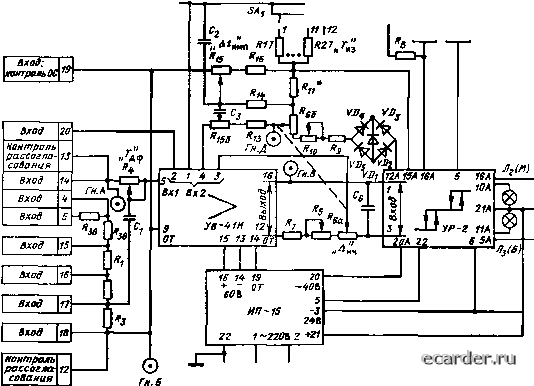

Рис. 4.28 Принципиальная электрическая схема регулирующего блока Р21 дежатором С\ и входным сопротивлением УР-2. Усилитель УВ-41И охвачен жесткой от-рица1ельной обратной связью, степень которой oпpeдeJrяeгcя положением движков резисторов R5 и Лба. Подстроенный резистор К,, включенный как переменное сопротивление, определяет минимальную зону нсчув-с1витепьности блока, а потенциометр («Зона») является opiaHOM статической настройки блока, позволяюищм ус г анавливать требуемую зону нечувствительнос1И. Напряжение на выходе усилителя УВ-4Ш може1 быть измерено па гнездах Ь, В блока. Нагрузка модуля УР-2, являющаяся нагрузкой блока Р21 в 11е:юм, 1юдключается к зажимам 7 - 9 блока, причем активное сопротивление каждой половины на1рузки не должно быть менее 72 Ом. Если сопро1Ивление нагрузки содержит индуктивную сосгавлягощую, нагрузка к блоку подключается чере! блок согласующих приставок В21, который обеспе-чиваег прерывание тока нагрузЕШ в конце каждою полунериода нанряжения сети. Для визуального определения направления срабатывания блока служат индикаторные лампы HL2 («Б» - больше) и HLj («М» -меньше), подсоедш1енные к модулю УР-2 и расположенные на лицевой панели блока. Усилители УВ-41И и УР-2 питаются от модуля источника пиания ИП-15, подключенного к сети через зажимы 7, 2 блока К усилителю УВ-4/И от модуля ИП-15 подводится сглаженное напряжение постояшюго тока, а к усилителю УР-2 - несглаженкое (пульсирующее) двухполупериодное напряжение 24 В постоянного тока и напряжение переменного тока, значение которого уточняется прн настройке блока и может быть равно 36, 39 или 42 В, На зажимы 10, 11 блока выведено напряжение импульсной формы, управляющее тиристорами релейного усилителя УР-2. Наблюдая форму этого напряжения с помощью осциллографа, можно судить о балансировке усилиеяей УВ-41И и УР-2. При срабатывании блока одновременно с появлением напряжения на нагрузке на выходе модуля УР-2 возникает напряжение обратной связи l (рис, 4.29) импульсной формы, с зажимов 15Л, 16А модуля УР-2 это напряжение нодаегся на цепь главной обратной связи, а с зажимов 15Л, 12А - нч цепь дополнительной обратной связи. Ферму этого напряжения можно наблюдать с помощью осциллографа на зажимах б, 1 блока. Напряжение обратной связи демодули-руется симметричным нелинейным сопротивлением, роль которого в цепи главной обратной связи выполняет неоновая лампа Рис 4.29. Изменение напряжения обратной связи на выходе усилителя УР-2 HLi, а в цепи дополнительной обратной связи - мост на диодах VD - О, в диз! ональ которого включен стабилитрон KOj. В тот момент, когда напряжение с превышает пороювое напряжение [/пор нелинейного сопротивления (рис. 4.29), 1Юследнее проводит и происходит заряд конденсатора Cj (рис. 4 2К) главной обратной связи и коиденсагора Cj дополнительной обратной связи, напряжения с koi орых подаются па входа усилителя УВ-4111 (зажимы 1-9 и 4-9 модуля УВ-41И). При срабатывании блока в другую сюрону амплитуды напряжения и а с а следова! ельно, и токи заряда конденсаторов меняют свой знак. Коэффициент передачи блока к„ определяется скоростью заряда конденсатора главной отрицательной обратной связи. Эта скорость зависит от емкости конденсатора и суммы сопротивлений резистора Kg и резистора переключателя 52, положение которого определяс! коэф-фицтнт передачи кп блока. Постоянная времени разряда конденсатора Cj, равная постоянной вр>емени изодрома регулятора 7"и1, определяется емкостью конденсатора Cj и сопрогивдепнем резистора переключателя SAy и ус1анавливается путем изменения положения последнего. Длительность интегрнруюгцих импульсов устанавливают движком потенциометра R (ручка «Импульс»), который определяет посюянную времени дополнительной обрат-ной связи 6j[OKa. При минимальной зоне нечувствительности напряжение, вызывающее заряд конденсатора С, определяется делителем, который образован сопротивлением резистора R, и суммой сопротивлений резисторов Rt, Rg и R,). При увеличении зонм нечувствительности пропорг1иона.ьно растет абсолютное значение зоны возврата блока. Чгобы при этом длительность интегрирую-гцих импульсов оставалась прежней, с помощью регулируемо! о резистора Лб, который соединен параллельно с резисюром бл, увеличивается напряжение, вызываюнее заряд конденсатора С. При включении блока на вход дополни1ельной обратной связи одноврсме1ню подается напряжение, пропорциональное току заряда конденсатора С2 главной обра i ной связи н снимаемое с резисторов К)5д и Либ- Это напряжение действует как положительная обра гная связь и компенсирует изменение длительности интегрирующих импульсов при изменении коэффициента передачи бдока. При увеличении длительности интегрнруюпщх импульсов должно увеличиваться действие положительной свя{и, для этого переменные решсторы Risa и R156 ззпараллелены. Наличие резисторов и К\4 позволяет уменьщать зависимость длительности интегрирующих импульсов б1шка от коэффициента передачи и зоны нечувствительности, вызванную неточностью компенсации. В блоке 1гредусмотрена возможность отключения главной и дополнительной обратных связей, что может быть осуществлено замыканием гнезд Г, Б к Д, Б блока соответовенно Предмонтажная проверка Схема проверки блока приведена па рис. 4.30. Для проверки необходимы следующие приборы и оборудование (в скобках приведете обозначения, шютветствующие обозначеииям на рис. 4.30)* регулируемый источник постоярнО о тока (ИТ), диапазон выходного сигнала О-г +6,5 мА; мшпЕиамперметр постоянного тока, класс точности - не хуже 0,5, шкалы 0,75; 7,5 мА; например гнпа М-253 (рл.у, миллиамперметр переменно! о тока, класс Т0ЧН0С1И -не хуже 2,5, шкала 0-150 мА; например гипа Ц-4312 (РЛ); вольтметр переменного тока, класс точности -НС хуже 1,5, шкала 0-250 В, например, типа Э-378 вольтметр постоянного тока, класс точ-нос1И-не хуже 1,5, шкалы 0-0,3, 0-30 В; например типа Ц-4312 (РКд); лабораторный автотрансформатор регулировочный, регулируемое напряжение - от 187 до 242 В, допустимый ток - ие менее 1 А (TVO; ключи, переходное сопротивление контактной пары - не более 0,02 Ом {SA-SAf,; 5д), реле, напряжение срабатывания - ие более 18 В; время срабатывания н отпускания - не более 0,015 с; активное сопрот ивле-ннс обмогки -не менее 400 Ом; например типа РЭС-9 {KV); электросекундомер, шкалы О- 1, О -10 с; иепэ деления - не более 0,01 с {PC); кон;1енсатор 4 мкФ + 10%. рабочее напряжение 160 В (С,), резисторы 500 Ом ±0,5%, мощность - не менее 0,1 Вг, 2 шт. (R, Л,); резистор 49 кОм ±0,5%, мощность - не менее 0,1 Вт (2). резисторы 80 ± 1 Ом, мощность 10 Вт, 2 шт. (R Д,). мехаяическнй секундомер, шкала 30 мни; пепа деления 0,2 мин, например типа С-1-2А; электронный осцичлограф, чувс1иитечь-ность - не менее 5 мм/В; например типа С1-19Б (Р), прибор для измерения сопротивлений, класс ючностм -ire хуже 0,5 (например, мост постоянного тока Р-333 или цифровой омметр В7-20), мегаомме! ры дчя определения сопротивления изоляции, класс точности - не хуже 2,5; испьпательное напряжение 500 и 100 В; например М-4100/1, М-4100/3; омметр для измерения переходного со-протнелепия, нача]!ьный участок шкалы с ценой деления не более 1 Ом; например Ц-4312 КмжВ КзатТ,! -If? Рис. 4.30. Схема проверки регулирующего блока Р21 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 [48] 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
