Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 [63] 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121  Рис. 5.4. Включение грехмембраниого элемента сравнения для схемы повторения СИ1 нала [а] и ее структурное изображение (б) герметичность, в режиме сравнения двух сигналов проверяют зону BOiBpaia, рассогласование и нелинейность paccoi ласовання. Проверка на iерметичносгь производится путем подачи воздуха под давлением 160 кПа (1,6 кгс/см) во все камеры элемента, периметр элемента и места соединений покрываются мыльным раствором. ViencK воздуха не должно наблюдаться. Прн подаче воздуха пол давлением 100 кПа (I кгс/см) в камеру Б или В (рис. 5 3) не ДО.Г1ЖНО бьпь утечек воздуха ш камер, расположенных с обеих сторон от проверяемой камеры. При негерме гичи ост и элемента или какой-гибо из мембраны необходимо разобрать э.-гемеит, прогереть детали от 1рязи. маага и ме1аллической пыли, заменить негерметичную мембрану, собрать элемент в той же последовательности и снова произвести проверку При сборке элемента необходимо обра-1ить особое внимание на то, чтобы расстояние между торцами сопл C и (см. рис. 5.3) было больше стержня мембранного блока 6. В противном случае при стяшвапии элемента крепежными гайками произойдет деформация соггл и выход элемента из строя. Проверка зоны возврата производи1ся по схеме, приведенной на рис 5.3,6. С помощью задатчика устанавливается давление Р; = 20; 60 и 100 кЛа. Для каждого значения давления Pj вторым задагчиком плавно изменяют дакление Pj иа такое минимальное значение, которое вызывает изменение Рнх от нуля (0-7 кПа) до давления питация Раш (ПО-140 кПа) и обратно. Диапазон измене-пия Р, соо1ве1СТвующий двум крайним значениям Рвых> является зоной возврша элемента. Зона Возврата не должна превышать 0,5 кПа (4 мм рт. ст.). Проверка рассогласования и ею нелинейности производится одновременно с проверкой зоны BOJBpaia путем определения рашости давлении Pj при появлении па выходе элемента максимально! о сигнала вых = ПО140 кПа. Рассогласование должно быть не 6()jiee 0,25 xJJa. Нелинейность paccoi ласовання определяется путем сравнения между собой значений рассогласований при = 20; 60 И 100 кПа. Макси.мальная нелинейность рассогласований ие лонжна превышать 0.125 кПа. Если элемент не укладывается в допустимые зоны B03Bpaia, рассогласовании или ие1Шнейиостн, иеобхочимо подрегулировать элемент подвижными соплами С, н (см. рис, 5.3). Рабочий зазор между соплами С, и и заогонками. торшши мембранного блока, составляе! всего 0,05 - 0,1 мм; в связи с этим все действия с соплами необходимо производить крайне осторожно. Подрегулировку элемента необходимо вести двумя соплами - если одно сопло отворачивается, то друюе заворачивается и наоборот; если погрешность рассогласования элемента плюсовая, то необходимо сопло приотвер-нуть, сопло Cj ввернуть; если порешность рассогласования элемента минусовая, необходимо сопло Ci приотвернуть. coпJЮ С 2 ввернуть. Если злемент дает большой недосброс на нуль {Р>1 кПа), сопло Сг при01Вернуть на 0,3-0,5 оборота Зона возврата регулируется изменением рабочею зазора: чем меньше рабочий зазор, тем меньше дифференциал и наоборот. Пооге окончания нас i ройки винты следует зафиксировать с помо1цью краски. Пягнчембршшый злемен! сравппня. На рис. 5.5 дана схема включения пятимембраи-ного элемента сравнення типа П2ЭСЗ в режиме мембрзнною сумматора. Условие равновесия сил мембранного сумма юра можно записать в виде + p„b.xa-i=")=o.  Рис. 5.5. Пятимембранный сумматор (а) и его изображение на структурных схемах (б) где Pi - Рз - давления суммируемых сигналов; PвьJ; - давление на выхо;(е сумматора; F и / ~ площади большой и малой мембран сумматора. Давление на выходе сумматора определяется по формуле Рбмх = Р, -Р2 + Р.- (5-2) Следовательно, с помощью элемента сравнения можно реализовать операцию алгебраическою суммирования. С учетом (5.2) структурная схема сумматора представлена на рис. 5.5,6. На рис. 5.6 приведены некоторые из наиболее распространенных схем включения пя-тимембранного элемента сравнения, реализующих следующие функции: сравнсиие (индикацию) четырех сит ншюв (рис. 5.6, а) по условию Рвых = sign [(Pi + Рз) - (Р, + PJ] Рвы.ч=0 при {Р,+Р,)>{Р2 + Ра); Рзых = 1 мри (Р. -1-Рз)<(Р2 + Л); сравнение двух сигналов (рис. 5.6,6) по условию " Рвых = 0 при Р2 >Рз; Ркых = I при <Рз; PB,.4=sign(P,-P.,)

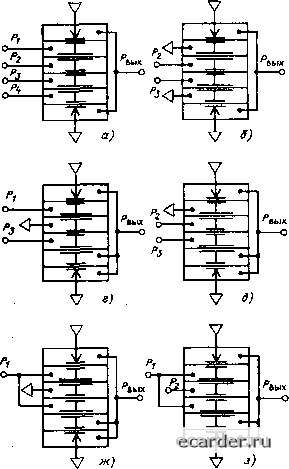

Рис. 5.6. Схемы включения пятимембранного элемента сравнения 7 Заказ 1546 алгебраическое сложение (рис. 5.6, в) по условию сложение (рис. 5.6, г) Рвых = 1 + з; вычитание (рис. 5.6,Рвых = ъ - Р2 вычитание (рис. 5.6, р) Рвы\ = 1~21 умножение на два (рис. 5,6, ж) Рвых = умножение на два и вычитание (рис. 5.6,3) Рвых = 2Р, -Р2; повторение (рис, 5.6, и) Рвык = Р1 Проверяется у элемента сравнения lep-метичность, зона возврата и основная ио-ipenjHOcTb при включении элемента по схеме сравнения сигналов, основная погрешность - при работе в режимах реализации алгебраических операций. Герметичность элемента проверяется подачей воздуха под давлением 160 кПа во все глухие камеры этемента и смачиванием мест соединений мыльным paci вором. Герметичность мембран проверяется поочередной подачей воздуха под давлением 100 кПа в камеры элемента; при этом ие должно быть утечек воздуха из камер, расположенных с обеих сторон от проверяемой камеры. При негерметнчности элемента или какой-либо нз мембран необходимо разобрать элемент, очистить (протереть) ею от грязи, масла и мегазлической пыли: заменить негерметичную мембрану и негодные резиновые уплотнительные кольца. После сборки элемент равномерно стягивают четырьмя крепежными винтами и снова проверяют. Проверка юны возврата и основной ио-i решности 3j[eMeH га в режиме сравнения ;вух си ншюв прои1води1ся по схеме на рис. 5 7,1:1. В ка.мере В элемен la ус1анаиливают постоянное давление поочередно 20, 40, 60, 80, 100 кПа. Затем при каждом значении постоянного давления плавно изменяют в обе стороны перемешюе давление Pj на такое минимальное значение, которое вызывает появление на выходе дискретных сит на- лов О или 1 (О соответствует давлению 0 - 7 кПа, а 1 - от ПО кПа до давления питания Рпит)- Если зона возврата элемента превышает указанные допуски, то его необходимо настроить. Настройка элемента производится перемешегшем сопл и регулировочными винтами. Зона возврата регулируе-!ся изменением значения рабочего зазора между соплами Cj, и торцами жесткого центра мембранного блока - заслонками. Чем меньше рабочий зазор, тем меньше зона возврата и наоборот. При регу.гировке элемента необходимо учитывать, что рабочий зазор между соплами С,, и жестким центром мембранного блока равен 0,05-0,1 мм, поэтому все действия с соплами, так же как и для трехмембранною элемен га сравнения, необходимо прои!водить крайне осторожно Элемент, настроенный по схеме сравнения, маркируется знаком , Если элемент не настраивается по схеме сравнения, то необходимо поменять местами «питание» и «сброс» или настроить его по схеме суммирования и исполыовать как сумматор. Проверка основной погрешности элемента в режиме повторения входного сит нала производится по схеме на рис. 5.7,6. В камере Д элемента устанав..тивают давление Р поочередно 20, 40, 60, 80, 100 кПа и определяют давление на выходе элемента Рцых- Погрешность повторения ± Д определяют как разность: вь.х-Р, = ± д. Погрешность не должна превышать ± 0,5 кПа (± 4 мм рт, ст.). Подрегулировку этемента необходимо вести двумя соплами: если одно сопло отворачивают, то другое заворачивают и наоборот. Направление вращения регулировочных винтов выбирают в зависимости от знака погрешности элемента. Если погрешность элемента плюсовая, то винт сопла необходимо немного вывернуть, а винт сопла С; ввернуть и наоборот. После настройки регу- < -о а) Р, О- ц - сравттение двух сишалов, ( - повторение входного сигнала; в CTIT налов Рис. 5.7. Схемы ттроверки пятимембранного элемента сравнения: суммирование трех 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 [63] 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 |
