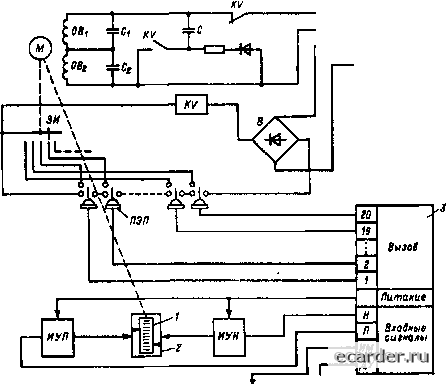

 Рнс, 5 60. Функциопальидя схема мне» откального прибора ППМ-20П Проверка н настройка схем регулировании установки «Режим-1Д» Проверка схем одноконтурного регулирования. К с001не1С[вую[11ему штуцеру разъема ХП (см, рис. 5,56) подключить пневматический задатчик. имнтируюший сигнал параметра «П» проверяемого контура, а к соответствующему штуцеру ра)ъема ХП (выходы регуляторов) - манометр типа МТ-40, Ус1анови1ь переключатель режимов ра-6oi в положение «А». Вставить ктюч вызова в соответствующее гнездо пиевмовызова Прн этом барабан со шкалами прибора [ШМ-20П должен повернуться и в смотровом окне прибора должна появиться шкала, соотве1С1вующая проверяемому контуру (см, рис. 5,60), Рхли барабан не повернется, проверить наличие напряжения 220 В на соогнетсгвующих контактах входного разъема прибора ИПМ-20П. Врашая ручки идатчиков Я, Я и ДУ. проверить правильность поступления этих сигншгов на прибор ППМ-20П, Сигнал Я должен перемещать в приборе ППМ-20п стрелку «Парамеф», Н - стрелку «Номинал», ДУ-С1релку «ДУ», Проверить работоспособность задатчи-ков Я и ДУ. Для этого нужно, врашая ручки задатчиков, следить за равномерностью изменения их выходных си1на;юв от 20 до 100 кПа. При резком прекращении вратцения ручки выходные сигналы задат>)Иков не должны плыть, т, е. должны оставаться такими, какими они были в момент мрекранюния вращения ручки. Кроме того, задатчики ие должны иметь большого расхода воздуха в атмосферу, т. е. их собственный расход во всем рабочем диапазоне пе должен превышать 0,1 mV. Если любой из задатчиков не удовлетворяет ука*анным требованиям, его следует заменить. проверить работу регулягора При Н< <П значение выходного си1на:га ИМ регулятора должно увеличиваться, при Я > > П - уменьшаться. Увеличение и уменьшение сигнала ИМ должно наблюдаться на приборе ППМ-20П и на техническом манометре МТ-40, подключенном к разъему ХЯд. Проверить герметичность линии сигналов Я, Н, ДУи ИМ. при проведении проверки герметичности сигналов П и И выходные СЙ1 налы э i их задатчиков должны быгь равны 100 к Па. при проверке герметичности сигнала ДУ сигнал ИМ должен быть равен О, а сигнал ДУ 100 кПа. При проверке герметичности сигнала ИМ сигнал ду должен быть равен О, а сигнал ИМ 100 к Па. При co6j!HvteHHH указанных выше ycjm-вий провести проверку repMei ичносги пугем пережатия выходных трубок соотвегсгвую-ших задатчиков (для сигнала ИМ - соотвст-С1вующе10 pel улятора) сразу после их штуцеров. При пережатых трубках патение давления всех этих сигналов на приборе ППМ-20П ие допускается. Повернуть переключатель режимов работ в положение «Р» и проверить работу контура в режиме дисганционного (ручного) управления. При вращении ручки задатчика ДУ стрстки им и ДУ прибора ППМ-20П должны двигаться вдоль всей шкалы, находясь друг против друга. Проверка схем каска/щого регулирования. Включить тумблеры ЯТ, й ЯТд модуля каскадного регулирования МКУ-6 (см. рис. 5.57), соответствующего проверяемому контуру. К соответствующим штуцерам разъема ХПу подключить два задатчика, имитирую-пщх сигналы переменных Я ДJlЯ главного и вспомогательного регуляторов. Допускается использовать для этой цели ОДИН задагчик, выход которого через тройник 1юдключают к выходным ш 1уцерам обеих переменных. При любом положении переключателя режимов работ проверить работу главного регулятора по методике, изложешюй выше для схемы одноконтурно! о регулирования, Так как в контуре главною pei улятора отсутствует задатчик ДУ, проверки, связанные с этим задатчиком, не проводятся. После окончания проверки контура главного регулятора установить переключатель режимов работ в положение «А» и про-вери i ь работу контура вспомогательного ре- 1 улятора по методике, изложенной для схемы одноконтурного регулирования. При проверке, koi да переключатель режимов работ находи i ся в положении «Р», следует иметь в виду, что в качестве си1нала Я на прибор ППМ-20П поступает выходной сигнал Им главного регулятора. Чтобы проконтролировать по прибору ППМ-20П сигнал Я задатчика номинала вспомогательного контура, нужно нажать кнопку «Контроль Н» При нажатой кнопке выходной chi нал задатчика И проходит на многошкальный прибор ППМ-20П, и врашеине ручки этого задатчика должно вызывать перемещение стрелки «Номинал» прибора ППМ-20П (см. рис. 5.57). Кнопка находится на панели управления установки. После проведения проверок отдельно главного и вспомогательного регуляторов проверить работу всего контура в каскадном режиме. Для 3iO[0 необходимо дроверить, чтобы сигналы Я контуров главного и вспомогательного регуляторов были равны 60 к Па; установить выходные сигналы ИМ главного и вспомогательного регуляторов равными 100 кПа (не менее); при положении «А» переключателя режимов работ вставить ключ вызова в гнездо пневмовызова вспомогательного контура При этом сигнал ИМ этого контура, как было указано выше, на приборе ППМ-20П должен быть равен не менее 100 кПа; 1юверну1ь переключа Iель режимов работ в положение «К». Это должно привести к падению значения сигнала ИМ вспомогательного регулятора с 100 кПа на нуль. При положении «К» переключателя на приборе ППМ-20П контролируется сигнал И. который является выходным сигналом ИМ главного регулятора. Чтобы вызвать иа прибор ППМ-20П сигнал Ног задатчика номинала, нужно, как и при проверке контура вспомогательного регулятора, нажать кнопку «Кон [роль Н» Проверка схем одноконтурного регулирования с внешними входами от программных устройств и от УВК через аналоговый ЭПП. К соответствующим штуцерам разъемов ХП2 и ХП подключить задатчики, имитирующие СИ! налы задания Яр от программною устройства и Нэп от УВК через аналоговый ЭПП (см. рис. 5.55,а и 5.56). Проверить работу контура. После проверки контура установить соотве тс гвуюищ-ми задатчиками сигналы Нцр = кПа и Нэп = 70 кПа. Вс i ави ть ключ вы ioaa в гнездо пнев- мовызова и при положении «А» или <Р» переключателя режимов работ нажать кнопку «Контроль ПР», а затем - кнопку «Контроль УВК». Кнопки находятся на панелн управления установки. При нажатой кнопке «Контроль ПР» стрелка Я прибора ППМ-20П должна занять положение, соответствующее давлению 50кПа, при нажатой кнопке «Контроль УВК» - 70 кПа. Повернуть переключатель режимов работ в положение «ПР» («Программа»). В результате этого выходной сигнал задатчика Япр должен поступить в прибор ППМ-20П. При положении «ПР» переключателя режимов работы нажать кнопку «Контроль И». При нажатой кнопке к прибору ППМ-20П должен поступать выходной сигнал задатчика Я, расположенного на мнемосхеме. Повернуть переключатель режимов работы в положение «М» («Машина»). Это должно вызвать поступление к прибору ППМ-20П выходного сигиала задатчика Яэп- При положении «М» переключателя нажать кнопку «Контроль Н». При нажатой кнопке к прибору ППМ-20П должен поступать выходной сигнал задатчика Я. Правильность ггосгуп-чения сигналов Япр, Яэп н Я к прибору ППМ-20П проверяется вращением ручек соответствующих задатчиков. Проверить герметичность линий сигна-лот Япр и Яэл. Для этого нужно установить значение этих сигналов равным 100 кПа. После этого сначала при положении «ПР», а затем «М» переключателя режимов работы пережать в поелefloaarejibном порядке выходные трубки задатчиков Япр и Яэп- При пережатых трубках падение давления этих сигналов на приборе ППМ-20П не допускается. Проверка схем одноконтурного регулирования с ннешни1ии входами от программных устройств и от УВК через блок связи. К соответствующим штуцерам разъемов ХП2 и ХПу подключить задатчики, имитирующие сигналы задания Япр от программных устройств и Явс от УВК через блок связи БС-1 (см. рис, 5.55,6 и 5.56). Кроме того, к разъему ХП3 подключить даа манометра МТ-40, контролирующие сигналы вызова В и Лет, поступающие к блоку связи. Проверить работу контура по изложенной выше методике. Прн проверке иметь в виду, что у кошу-ров, в которых внешний сигнал задания поступает от УВК через блок связи, задатчики Н на мнемосхеме отсутствуют. Функции за- датчика проверяемого контура выполняет задатчик Hsc, подключенный к разъему ЛЯз Кроме тою, при проверке обратить внимание на то, что при вставленном в гнездо пиевмовызова ключе вьпова сигнал, равный давлению питания, должен быть иа манометре МТ-40, контролирующем сигнал вызова к блоку связи, а при положении «А» переключателя режимов работ - и на манометре, контролирующем сигнал Лет. После проверки контура устагювить сигналы Япр =50 кПа и Ябг = 70 кПа. При вставленном в гнездо пиевмовызова ключе вызова и при положении «А» или «Р» переключатель режимов работ нажать кнопку «Контроль ПР». При нажатой кнопке стрелка И прибора ППМ-20П должна показать давление 50 кПа (т е. давление сигнала Яцр); при ненажа-т ой - 70 кПа Повернуть переключатель режимов работ в положение «ПР». В результате эюю выходной сигнат задатчика Япр должен поступить к прибору ППМ-20П. При положении «ПР» переключателя нажать кнопку «Контроль Н»>. Прн нажатой кнопке к прибору ППМ-20П должен поступать выходтюй сшнал задатчика Ябс- Повернуть переключатель режимов работы в положение «М» Это должно вызвать поступление к прнбору ППМ-20П выходнО! о сшнала задатчика Ябс- При положении «М» переключателя режимов работы нажать кнопку «Контроль Н». При нажатой кнопке к прибору ППМ-20П должен поступать выходной сигнал задатчика Ябс- Правильность поступления сигналов Япр и Ньс проверяется вращением ручек соответствующих задатчиков, Проверить герметичность линии сигнала Япр. Для этою нужно при положении «ПР» переключателя и при значении сигнала Япр =100 кПа пережать выходную трубку задатчика Япр сразу после ei о штуцера При пережатой трубке падение давления сигнала Япр на приборе ППМ-20П не допускается. При отсутствии у проверяемого контура внешнего сигнала задания Япр проверки, связанные с этим сигналом, не проводят. Провцжа схем каскадною peryjraposanHs с внешшш входами от программных устройств. Проверить работу схемы каскадною регулирования (см. рис. 5.57) по изложенной выше методике После проверки контура подключить к соответствующему штуцеру разъема ХП2 задахчик, имитирующий сигнал задания Япр. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 [82] 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 |
