Таблица 61. Hei ерметичность затвора безупорной поворотной заслонки

Рис. 6.5. Поворотная заслонка: а - безупорная: б - упорная

fO JO so 70° «

Рис. 6.6. Зависимость коэффициен га а от угла поворота а диска заслонки

твора для различных безупорпых заслонок. Под негерметнчностыо понимается расход среды через полностью закрытую заслонку в процентах расхода cpejjii через шслонку при ее полном открытии. Hei ерме1ичность уюрных зааюнок принимается меньшей в 3 - 4 раза. По конструкции опор вала поворотные заслонки подразделяются на двух-опорные и четырехопорцые. Двухопорные заслонки применяют дтя легких условий работы, че1Ырехопорнь)е - дJ[я тяжелых (при болыпнх перепадах давлений, повышенной температуре, агрессивных средах и др.). Для поворотной заслонки минимальный перепад опредедяе1ся прочностью оси и диска. При Этом наибольшая нагрузка, действующая на диск при закрытом проходе, равна [1роизве-дению [ерепала на площадь диска.

В положении промежуточного открытия диск заслонки разделяет поток на две неравные части, в результате этого расход среды и скорости потоков через верхнюю и нижнюю щели будут неодинаковы. При этом вследствие разного статического давления среды перед диском (вверху и внизу! на него действует реактивный вращающий мо-

Условный проход

80 100 150 200 250 300 400 500 600 800 1000

Условная пропускная способность

140 240 525 900 1400 2150 3750 5800 8300 15000 18000

Негерме! ичнос! ь затвора 2 макс 1 /о

8,2 5,8 4,0 3.0 3,2 2,7 3,0 2,4 2,0 1,5 1.3

мент, С!ремящиися повернуть его таким образом, чтобы закрыть проход.

Для определения вращающего момента можно воспользоваться следующей формулой:

Мнр = aДP)

где а - коэффициент, зависящий or угла поворота диска а (рис. 6 6); ДР - перепад давления на диске; D - диаметр диска.

Перестановочный момент, который должен создавать ИМ для вращения затвора, определяется реак! ивным вра[1[аю[[шм моментом и момен ЮМ сил трения в подшипниках. При открытии !1рохода Э1и моменты складываются, а при шкрытии вычитаются. Ввиду тою что момент сил трения трудно учигывать, обычно значение перестановочного момента выбирают в 2 раза больше реактивного вращающего момента.

МпогоАопастные julaohku (жалюзи) при одинаковых размерах с oднoJ!Oпacтными имеют существенно меньший реактивный вращающий момент. Однако в связи с более сложной конструкцией и очень большим пропуском в положении «ЗакрЬЕЮ» мноюло-пастные 3acJ!ohkh !1рименяют относительно ре; [КО.

В обычных поворотных заслонках, когда диаметр зат вора и седла примерно равны диаметру условного 1!рохода, 100%-ная пропускная способность достигается при повороте за!вора на 60°. В тех случаях, когда необходимо, чтобы при том же диаметре условного прохода корпуса пропускная способность заслонки при повороте затвора на 60° была меньшей, в кор!!ус вс1ав;!яю1 кольцевую вставку (производится сужение прохода) и затвор выбирают меньшего диаметра. Таким образом, поворотные заслонки при одном и том же ![роходе могу! иметь по-

чную условную и уменьшенную.

пропускную способность

Регулирующие клапаны

Pel улнрующие клапаны являются наиболее распространенным видом дроссельных Ро, Их применяют для регулирования расходов жидкостей, пара и газов при любых параметрах среды. Регулирующие клапаны различают по виду и числу опорных поверхностей, по конструкции плунжеров и корпусов.

В двухседельных РО (рнс. 6.7) корпус / имеет два седла 2 и 5, а затвор 4, проходящий через Эти седла, имеет два утолщения с дросселирующими и запирающими поверхностями. Перемещение затвора относительно седел изменяет площадь прохода. Основным преимуществом двухседельного регулирующею клапана является в значительной мере рацруженность затвора от одностороннего действия силы, создаваемой статическим давлением среды. Некоторая не-

уравновешенность усилий объясняется тем, что по условиям сборки диаметр прохода верхнего седла Dj делают больше диаметра нижнего седла Dc2- Кроме юю, в двухседельных регулирующих клапанах имеется возможность изготовления дросселирующих поверхностей различной конфигурации для получения нужной конструктивной и соответственно пропускной характеристик.

Дзухседельные регулирующие клапаны изготовляются нормального («Воздух закры-ваег.>, рис 6.7, а) и обратного («Воздух открывает», рис. 6.7,6) исполнения

Недостатком двухседельно! о pei yjm-рующего клапана является относительно большое значение допустимой иегерметично-сти затвора. Кроме того, при больших перепадах давления и обычных конфигурациях дросселирующих поверхностей движение среды создает большие усилия на клапан из-за ;щнамической неуравновещеиности затворов

По конструкции затворы двухседельных регулируюцщх клапанов разделяются на тарельчатые, пробковые и поршневые.

В тарельчатые затворах (рис. 6.8. а) запирающая и дросселирующая поверхности имеют плоскую (рис 6.8,6) или коническую (рис 6.8, в) форму. Тарельчатые клапаны с плоской опорной поверхностью как РО применяют редко. Это объясняется тем, что при малых Открытиях клапана вследствие больших скоростей среды в щели кромки та-

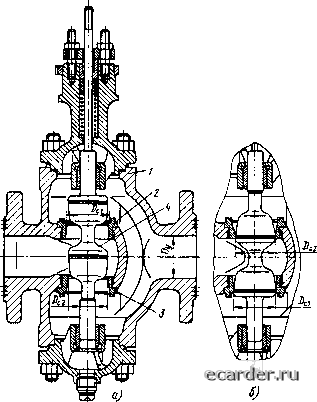

Рис. 6.7. Двухседельный пробковый РО нормального (а) и повернутого (б)

исполнеинй

Рис. 6.8. Тарельчатый затвор двухседельного регулирующего клапана

релки быстро изнашиваются и характеристика клапана сильно ухудшается Чаще нх нрн-меняют как запорные органы или при двухпозипионном регулировании Тарельчатые затворы с конической опорной поверхностью применяют при регулировани# больших расходов, однако они имеют ге же недостатки, что и клапаны с плоской опорной поверхностью, и поэтому широкого распространения ие получили. Конструктивные характеристики тарельчатых клапанов независимо от формы опорных поверхностей с достаточной для практики точностью можно считать линейными (рис 6.9).

В пробковых затворах (см. рис. 6 7) дросселирующая поверхность представляет собой поверхность вращения параболы - параболоид. Запирающая поверхность выг10лнена в внде конических кромок. Пробковые затворы рекомендуется применять для тяжелых условий *ксплуатации при регулировании расхода вязких жидкостей, коксующейся среды и среды, выдел яюпгей кристаллы. Конструктивные характеристтши клапанов с пробковым затвором могут быть любыми в зависимости от профиля дросселирующей поверхности. Подъем пробковых затворов обычно составляет 0,5-0,6 диаметра прохода De в седле.

К недостаткам пробковых затворов следует отнести быстрый износ дросселирую-

О 0,2 0,1* 0.S 0,8 S

Рис. 6.9. Конструктивные характеристики тарельчатых клапанов: I - линейная; 2 - близкая к линейной

щих поверхностей в положении, близком к закрытому. Однако благодаря возможности наплавки дросселирующих поверхностей твердыми сплавами и надежности работы в загрязненных средах регулирующие клапаны с пробковым затвором приняты как базовая Конструкция в двухседельных регу-лируюншх органах Государственной системы приборов (ГСП),

В поршневых затворах дросселирующие 1[Оверхности могут быть в виде шлицев (рис 6.10,(1) или резьбовых отверстий (рш;. 6.10,6). В поршневых затворах С дроссельными поверхностями в виде штицев площадь прохода между затвором и седлом является суммарной плоитадью отдельных шлицев. Обычно шлицы делают разной высоты с таким расчетом, чтобы они последовательно вступали й работу. При этом можно каждый шлип делать ббльших размеров и с меньшей точностью, чем шлицы одинаковой высоты. Такая конструкция затвора по1воляет избежать быстрого износа дроссельных поверхностей в положении, близком к закрытому. Поршневые затворы со шлнцевой дросселирующей поверхностью применяю! для регулирования невязких и некристаллизирую-!11ихся жидкостей.

Регулирующие клапаны с поршневым затвором могут иметь любые конструктивные и пропускные характерис1ики; кроме !ого, ЭТИ характеристики мотут быть легко изменены путем изменения профиля шлицев. Клапаны с порншевым затвором работают лучше, чем клапаны с пробковым затвором, в условиях кавитации. В клапанах, предназначенных для работы в условиях кавитации, поршневые затворы имеют большое число резьбовых отверстий на боковой поверхности Число и размеры резьбовых отверстий подбирают таким образом, чтобы по мере
