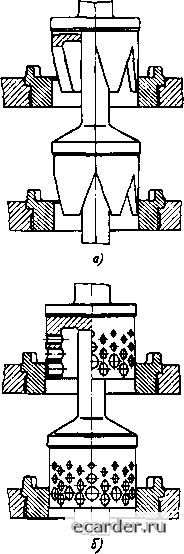

Рнс, 6.10, Порнжевые загворы; а - шлицсБон, б - резьбовой

подъема затвора увеличивалась и суммарная площадь.

Следует о i метить, что двухседельные РО системы исполнительных устройст в ГСП имеют ряд важных преимуществ по сравнению с дру)имн конструкциями. Основные из них следующие:

1) система исполнительных устройств предусматривает возможность замены в РО затворов и седел без дополнительной механической обработки, с небольшой взаимной притиркой на месте;

2) на затворе ширина запорной поверхности принята достаточно большой в зависимости от размера условного прохода, что позволяет уменьшить износ запорных по-EepvHOcreH;

3) двухседельный (атвор разгружен от динамического воздействия среды;

4) допустимый перепад дав.чения в двухседельных клапанах системы исполнительных устройств выше, чем в клапанах по ГОСТ 18893-83.

В табл 6.2 приведены сравнительные данные по допустимому перепаду давления.

Перестановочное уси:ше, необходимое для перестановки двухседельного клапана, слагается из силы неуравновешенности ста-тическо! о давления среды на затвор, силы давления на шток и силы трения штока о сальниковую набивку. Сила статической неуравновешенности затвора Pj определяется как [фоизведенис разное!и площадей верхне-[О и нижнею седел корпусов ДР на максимальный перепад давления ДРмакс до и после клапана

Значение ДРс может быть ориентировочно определено по табл 6,3.

Сила давления среды на шток определяется как произведение площади сечения штока в месте, 1ле он проходит через сальник, на максимальное выходное давление за клапаном Рп-

Рш = 0,785rf5iPKn-

Диаметр штока rfm (см, рис 6,7, б) может быгь определен из табл. 6.3.

Кроме того, на затвор действует сила, создаваемая динамическим воздействием протекающей среды, которая может достигать большого значения. Так как силу трения штока в сальнике и силу, создаваемую динамическим воздействием среды, трудно учитывать, то значение перестановочного усилия, onpeflej[BeMoe суммой сил статической неуравновешенности и давления на шток, выбирают с некоторым запасом.

Односедельные регулирующие органы, так же как и двукседельиые, по конст рукции могут быть с тарв-тьчатым, пробковым и порт-невьол затворами. Кроме того, к односе-дельным РО относятся клапаны с канав-чатыми и ступенчатыми затворами (рис. 6.11).

Односе.лельные РО могут быть проходными н угловыми. В проходных органах направление потока среды при входе и выходе не изменяется, а в упювых изменяется при выходе на 90° по отношению к напра-



Таблица 6.2. Допустимые перепады давлений в двухседельных регулирующих клапанах

Двухселельцое исполнительное устройство

Перепад давления АР, МПа, при условных проходах Dy, мм

до 50

70-80

100-150

200-300

Жидкая среда

Двухседельныс регулирующие клапаны по ГОСТ 18893-83

Двухседельные исполнительные устройства унифицированной системы исполнительных устройств (СИУ) ГСП но ГОСТ 14239-69

1,0 2,0

0,7 1,0

Газовая среда

Двухседельные регулирующие клапаны по

ГОСТ 18893-83 Двухседельные исполнительные устройства

(СИУ) ГСП по ГОСТ 14239-69

1,5 2,0

t,2 1.6

1,2 1,2

Таблица б.З. Зависимость разности площадей проходов верхнего и нижнего седел Afc и диаметра штока от ycJшвнoro прохода Dy

ЛГс мм

Dy, мм

ДГс, мм

d, мм

15, 20. 25 32, 40, 50 65, 80

t.2 2

8 10 12

100, 125. 150 200, 250, 300

5 20

14 16

влению на входе. Односедельные РО применяют в тех случаях, когда невозможно применение разгруженных двухседсньных РО. Важным преимуществом односедельных РО является то, что они могут обеспечить герметичность закрытия прохода. Кроме того, односедельные клапаны применяют при малых размерах проходов (до 15 мм), когда изготовление двухседельных клапанов связа-

но с большими трудностями, а также при бoJrьшиx проходах, если среда обладает большой вязкостью или содержит твердые частицы.

При регулировании сред с большим перепадом давления на клапане (ДР > 1,5 МПа) или когда объем регулируемой среды при выходе из шелн между затвором и седлом резко увеличивается, а также при регу-





Рис, 6.11. Затворы односедельных РО: а - тарельчатый; б - пробковый; в - поршневой; г - канавчагый; д - ступенчатый



лировании вязких сред и сред, содержащих твердые частицы, рекомендуется применять угловые односедельные клапаны, гак как в уиювых клапанах меньше мертвых пространств для оседания и кристаллизации твердых частиц

Тарел ьчат ые затворы (см. рис. 6.11, а) [[рименяются с плоскими и коническими дросселирующими поверхностями. При плоских дросселирующих поверХ1ЮСТЯХ высота подъема затвора составляет 0,3 -0,4Р, , где Dc - диаметр седла При этом линейность конструктивной характеристики обеспечивается при подъеме затвора до 0,250,. При конических дросселирующих поверхностях проходным сечением клапана является щель между коническими кромкой тарелки и опорной поверхностью седла. Клапаны этого типа изготовляют чаще с упом конусности СС = 90" и реже - с yi лом 120". В одно-седельных РО с небольшими условными проходами (игольчатых) дросселирующие и запираюЕцие поверхности загвора имеют форму конуса

Конструктивную характеристику тарельчатого клапана с коническими дросселирующими поверхностями с достат очной для [фактики точностью можно считать линейной

Односедельные РО с пробковым затвором (см рнс. 6.11,6) имеют такие же конструктивные характеристики, как н двухседельные.

Односедельные РО с поршневым затвором (см. рис. 6 И, в) имеют в зависимости от профиля вырезов различные конструктивные характеристики.

Регулирующие органы с канавчатым затвором (см рис 6.11, г) применяют при per у-лнровании небольших расходов, а со ступенчатым (см. рис. 6.11,д) -при pel улированни расхода влажного газа. При дросселировании влажного газа при помощи обычных РО понижается температура газа, влага может замерзать и препятствовать перемещению затвора.

Ступенчатые затворы уменьшагот нежелательное понижение температуры газа прн дросселировании.

Перестановочное усилие, необходимое для перемещения затвора в односедельном РО, слагается из сил давления среды на шток, трения штока о сальниковую набивку и силы, создаваемой статической неразгру-женностью затвора. Для односедельных РО, в которых среда прижимает затвор к седлу, ИМ должен подбираться с достаточным запасом перестановочного усилия, чтобы при работе иа узкой щели затвор не затягивался в 1фоход седла.

Диафрагмовые и шланговые регулирующие органы

Во многих случаях к РО предъявляют ряд дополнительных требований, связанных с особыми свойствами регулируемой среды и условиями протекания технологического процесса. В химической и в ряде других отраслей промышленности нередко приходится иметь дело с сильно агресс1/внымн жидкостями и 1 азами, с растворами, содержащими твердые взвеси н предрасположенными к отложению осадков, с токсическими и пожароопасными средами

Регулирование расходов аЕрессивных жилкостей и газов может осущесвляться только специальными РО, выполненными из химически стойких материаюв Прн наличии агрессивной среды не могут применяться регулирующие клапаны, выполненные из обы-чньЕХ материалов и имеющие обычные сальниковые уплотнения, так как они не обеспечивают [юлной герметизации и подвержены разрушающему воздействию среды Для регулирования агрессивных сред разработаны конструкции бессальниковых регулирующих клапанов, в которых в качестве уплотнения и подвижного дросселирующего ачемента используется гибкая мембрана (диафрагма), а внутренняя поверхность клапана фу1ерова-на специальными материалами. Для футеровки корпусов применяют кислотостойкую эмаль, резину, винигшаст. полиэтилен, фто-pOHjiacT и другие материалы, а для изготовления мембран - резииу, полиэтилен, фторопласт, пластикат полнвинилхлоридный,

Для регулирования среды, содержащей твердые и абразивные частицы, применяют шланговые РО Изменение проходного сечения шлангового канала производится путем пережима вставленного в корпус эластично-[ о шланга. Шланг изготовляют из качественной резины с тканевой армировкой, обеспечивающей высокую прочность. Затвор представляе г собой устройство, где два вала, между которыми расположен Епланг, сближаются или расходятся в плоскости, перпендикулярной оси прохода Шланговые клапаны применяют в качестве запорных н РО, В связи с тяжелыми условиями работы, особенно прн использовании клапана в качестве РО, срок службы шлангов ограничен. В конструкции клапанов предусмотрена возможность замены изношенных шлангов иа новые. Многие коиструктщи шланговых РО при определенных соотношениях давления среды, днамегра гЕрохода и усилия, развиваемого ИМ, могут обеспечить герметичное закрытие прохода.
