автоматически или вручную нажатнем кнопки «Нуль детектора», расположенной иа передней панели МИ-1. Выходящие из хроматографической колонки компоненты фиксируются системой детектирования по теплопроводности.

Для набора требуемой программы переключения элементов газовой схемы хроматографа программатор ПЭ-2 имеет специальное наборное поле (НП). Программатор собран на микросхемах.

Терморегулятор Т-4 является пропорциональным регулятором и предназначен для термостатирования датчика хроматографа. Он имеет указатель температуры и в случае перегрева свыше заданного значения температуры выключает нагрев.

Терморегулятор рассчитан на совместную работу с платиновым термометром сопротивления градуировки 21 {ГОСТ 6651-84).

Терморегулятор смонтирован иа унифи-пированном выдвижном шасси. На передней панели расположены прибор указателя температуры, кнопка «Сеть» и сигнальная лампочка «Нагрев». На задней панели расположены три предохранителя.

Все остальные элементы расположены на изоляционной плате.

Терморегулятор с задней стороны имеет разъем, через который он соединяется с блоком «Устройство регулирующее».

Принципиальная электрическая схема

терморегулятора Т-4 блока колонок представлена на рис. 10,22. Схема регулятора Т-4 испарителя принципиальных отличий не имеет.

Пропорциональный терморегулятор состоит из мостовой схемы, усилителя постоянного напряжения, схемы преобразования напряжения во временной сдвиг импульсов относительно нулевых значений сетевого напряжения.

Мостовая схема образована резисторами Ri-Ri, набором резисторов из рядов Р* - Р\ъ (зажимы колодки А) и R-Rii (зажимы колодки Б) и одним или двумя термометрами сопротивления градуировки 21, установленными в термостате; резисторы 4.-13 и R,4-Rs8 являются дискретными задатчиками температуры.

Для задания необходимой температуры следует установить перемычку между соответствующими зажимами на колодках А к Б.

Схема рассчитана на подключение одного или двух регулирующих термометров сопротивления, при подключении двух термометров сопротивления необходимо закоротить резистор соединяя контакты Оа и Ос разъема Ш8\ при этом соотношение двух плеч будет равно 2:1.

На мостовую схему подается стабилизированное напряжение с диодов VDy, VD2, включенных в прямом направлении.

При достижении внутри термостата установленной задатчиком температуры мост

зоо -о- Kg

?гл> -о

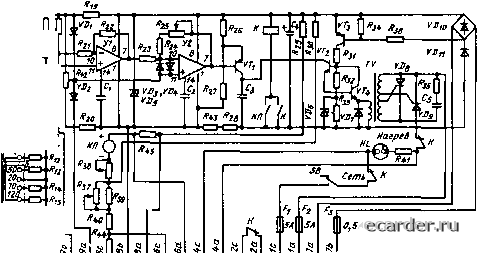

Рис. 10.22. Принципиальная электрическая схема терморегулятора Т-4

;ч ч 4 ч

уравновешивается и его выходной сигнал становится близким к нулю.

В целом вся схема сфазирована таким образом, что уменьшение температуры приводит к увеличению средней мощности, выделяемой в нагревателе, и наоборот.

Сигнал разбаланса моста усиливается усилителем напряжения, собранным на двух микросхемах, каждая из которых охвачена отрицательной обратной связью. Резистором 23 регулируется чувствительность термо-регуляюра. Резистор Ra,i предназначен для сдвига шкалы терморегулятора при нaJaдкe.

Усиленный сигнал разбаланса подается на управляемый генератор гока на транзисторе VTy. Коллекторный ток транзистора VTi, а следовательно, и время заряда Cj пропорциональны напряжению сигнала. Заряженный конденсатор Сд разряжается через транзисторы FTi, FT4, соединенные по тирис-торной схеме, и первичную обмотку трансформатора TV. Транзистор FT3 осуществляет синхронизацию начала заряда конденсатора Сэ и нулевого значения напряжения сети. Импульсы разряда конденсатора Сз через трансформатор ТУ поступают на запуск тиристоров KDg и VDr,, подключающих сеть к нагревателю термостата.

Таким образом, изменение напряжения разбаланса мостовой схемы в конечном счете приводит к изменению фазы отпирания тиристоров, а следовательно, и к изменению средней мощности, выделяемой в нагревателе.

Цепочка Cs и /35 является фильтром, уменьшающим импульсные помехи.

Запшта тиристоров по току осуществляется предохранителями F2, F3.

Лампочка HL сигнализирует о степени нагрева нагрузки терморегулятора.

Питание терморегулятора осуществляется переменными напряжениями 220 и 24 В.

Цепочка R31, R32, VDf, выбрана таким образом, что резкое изменение напряжения сети (220,з) В не вызывает заметного изменения средней мощности, выделяемой в нас рузке.

Схема измерения температуры с защитой от перегрева состоит из измерительно! о контактного прибора ИП, измерительного моста, источника питания и реле К.

Измерительный мост состоит из резисторов R29, fio, з ~ to и платинового термометра сопротивления, расположенного в термостате хроматографа.

Начало шкалы прибора М288К устанавливается резистором R37, конец - резистором Rjg. Схема защиты от перегрева работает следующим образом. При касании

стрелкой максимального упора, который ус га-навливаетсн по шкале на 20-50°С выше, чем на задатчике, срабатывает и самоблокируется реле К, которое отключает напряжение питания нагревателя.

Чтобы снова включить напряжение питания нагревателя, необходимо выключить и снова включить общий выключатель хроматографа (автомат АП-50).

В период наладки или отработки методики анализа терморегулятор может быть соединен с блоком «Устройство регулирующее» специальным удлинительным кабелем, входящим в комплект хроматографа. При этом необходимая температура устанавливается при помощи задатчика температуры.

Проверка терморегулятора на функционирование производится в комплекте с хроматографом.

При обслуживании терморегулятора следует соблюдать правила техники безопасности при работе с напряжением 220 В

Для приведения терморегулятора в действие необходимо выполнить следующее: вынуть терморегулятор из блока «Устройство регулирующее», проверить предохранители, установить задатчиком требуемое значение температуры, вставить терморе! у-лятор обратно, установить максимальный упор по шкале указателя температуры на 20 -50°С выше, чем на задатчике, и нажать кнопку SB «Сеть».

Правильность работы терморегулятора проверяется по показаниям указателя температуры и по сигнальной лампочке HL «Нагрев» (при достижении заданной температуры лампочка тускнеет).

Требуются периодические наблюдения )а работой терморе! улятора. Во время перерывов в работе необходимо просматривать состояние контактов реле.

Проверка параметров терморегулятора производится при температуре окружающего воздуха (20+2) "С, относительной влажности от 30 до 80%, напряжении питания (220+2,2) В, частоте напряжения питания (50±0,5) Гц и при отсутствии внешних магнитных полей, кроме земного магнитного поля.

Проверку предела термостатирования и погрешности установки температуры производят следующим образом

На задатчике поочередно устанавливают плюсовые значения температуры: 25, 70, 75, 125,175,225,275 °С. Подключают к контактам 9а и 9Ь разъема блока магазин сопротивлений типа МСР-63, контакты 9а и 9с замыкают между собой. К нагрузке (контакты 4а и 4с) подключают любой вольтметр

переменного i ока со шка-той 300 В. На каждом приведенном значении температуры при помоши магазина сопротивлений устанавливают минимальное значение напряжения на нагрузке. Расхождение полученных значений сопротивлений магазина с градуировкой 21 по табличным данным ГОСТ 6651-84 не должно бьиь более +0,09 Ом.

При большем расхождении полученных значений необходимо проверить резисторы -18- В случае исправности резисторов на задатчике установить температуру 50"С, на магазине сопротивлений - сопротивление 55,06 Ом и резистором Rjs установить минимальное напряжение.

После зтото следует повторить проверку предела термостатирования.

Проверку чувствительности производят следуюшим образом. На задатчике температуры устанавливают температуру 50 "С, на магашне сопротивлений - сопротивление 55,06 Ом и включают терморегулятор. Путем изменения сопротивления магазина сопротивлений устанавливают минимальное напряжение нагрузки, затем уменьшают сопротивление магазина сопротивлений на 0,05 Ом, напряжение нагрузки должно при этом увеличиться до 80% максимального, получаемого при уменьшении сопротивления на 1,0 Ом. Проверка производится при минимальном значении сопротивления резистора R42- При резком уменьшении чувствительности следует проверить номинальные значения сопроi ивлений резисторов схемы усилителя и режимы усилителя.

Проверка погрешности показаний тто информационной ттткате измерителя температуры производится следующим образом. Подключают магазин сопротивлений к контактам Ни и НЬ ра.зъема, контакт ы 8Ь и 8с соединяют между собой. Согласно таблице на платиновый термометр сопротивления градуировки 21 (ГОСТ 6651-84) устанавливают сопротивления на магазине сопротивлений, соответствующие следующим ттлюсо-вым значениям температуры: 50, 100, 150, 200, 320 °С. Показания прибора, определенные в i радусах по переводной таблице, не должны отличаться более чем на +5С. В случае большого расхождения с помощью резистора Л37 следует выставить начало шкалы, а с помошью резистора R - конец шкалы.

Совместно с проверкой погрешности показаний но информационной шкале измерителя температуры проверяют работу схемы защиты от перегрева. Для этого медленно увеличивают соттрогивление матазина сопротивления до момента, когда показывающая

стрелка коснется максимального контакта, установленного на нужном значении температуры. При касании ток в цепи нат рузки должен исчезнуть

Вторнчньн прибор КСП4, нормирующий усили1ель Ф70251С-1 и эле1сгропнев1чопреоб-разователь ЭПП-63. Вторичный прибор КСП4 служит для регистрации показаний концентрации измеряемых компонентов анализируемого вещества. В качестве вторичного прибора используется стандартный самопишущий потенциометр тина КСП4. Нормирующий усилитель Ф70251С-1 используется в хроматографах для передачи элтектри-ческого сит налта, пропорционального концентрации компонента, в автоматическую систему регулирования, а электропневмопре-образователь - для передачи пневматического сигиала.

В качестве эдектронневмопреобразова-теля используется стандартный электро-пневмопреобразователь тина ЭПП-63.

Схема соединений прибора КСП4, усилителя Ф70251С-1 и электронневмонреобра-зователя ЭПП-63 представлена на рис. 10.23

Панель подготовки аналшзируемого продукта. Панель анализируемого газа ПАГ-5 предназначена для стабилизации давления и расхода анализируемою таза, очистки его от примесей и контроля расхода.

На панели размещены соединенные последовательно фильтр, регулятор давления, манометр, вентиль сброса части потока, трехходовой вентиль, фильтр сероочистки, фильтр, клапан - прерыватель потока и индикатор, подключаемый к потоку газа на выходе из анализатора. Трехходовой вентиль позволяет подключать к анализатору поток анализируемого продукта или калшбровочной смеси. Клаттан-прерыватель предназначен для выравнивания давления пробы до атмосферного перед отбором пробы на анализ.

Принципиальная тазовая схема панели ПАГ-5 представлена на рис. 10.24.

Панель анализируемой жидкости ПАЖ-1 предназначена для подготовки анализируемой жидкости путем стабилизации давления и расхода ее, а также ох;таждения. Вы-ттолтнена в виде открытой напели, иа которой расположены фильтр, редуктор, мано-ментр, холодильник, трехходовой вентиль и ротаметр.

Трехходовой вентиль позволяет подавать к анализатору поток анализируемого продукта или калтибровочной смеси. Ручки управления всех перечислеиных узлов расположены на передней стороне панели.

Принципиальная i идравлическая схема ПАЖ-1 приведена на рис. 10.25.
