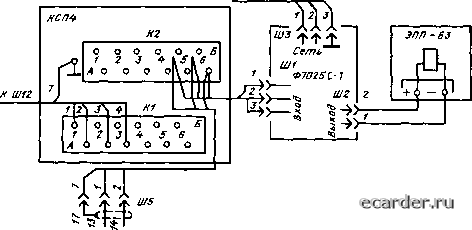

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 [109] 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 220 в  рис. 10.23. Схема соединений прибора КСП4, усилителя Ф70251С-1 и электропневмопреобразователя ЭПП-63 CSpoc L.Z t А нализируемь/й газ HajTuSpoBHa ч7 CSpoc ИГ Вн I-----1 f<JJ От анализатора <1 Н анализатору Воздух Рис. 10.24. Принпнпнальная газовая схема ПАГ-5: Ви - вентиль трсххоловой, Лр - дроссель газа переменный, ИГ - индикатор газовый; ИП - манометр, - клапан пневматический; РД - регулятор давления, Ф - фильтр сероочистки Вода Намидповна  Анализируемая cffpoc От анализатора -4 К анализатору -► Рис. 10.25. Приннипиальная гидравлическая схема ПАЖ-1: Р ~ ротаметр; (?Ж - охладитель жидкости; /*Д, ИТ1, Вн - ю же, чю на рис. 10.24 Газ-носитель лллл }<-LAA/*-1- -i-wv- -<1Р-лллл--- -> *a анализатор Рис. 10.26. Принципиальная газовая схема панели подготовки газа-носителя ПГН-4. Ф - фильтр металлокерамический, - РДз - ре.лукторь[ давления. К/7,-KJTj - капилляры; Них ИПе, - манометры Номанда дабмешя Сброс Н дозатору хроматограра Сброс Ч 1- Наманва управления ий технолоеичесний патан 4 2u технологичеснии потоп -<\- Рнс. 10.27. Схема крана переключателя двух потоков Следует иметь в виду, что задачи подготовки к анализу жидких продуктов требуют проведения ряда операций, которые могут быть выполнены только с применением специальных фильтров, очистителей и других средств, не входящих в комн-Лйст прибора Панель подготовки газа-носителя ПГН-4 предназначена для стабилизации давления и расхода газа-носителя в трех линиях: сравнительной, измерительной и продувкн. Принципиальная газовая схема панели ПОД! отовкн газа-носителя приведена на рис. 10.26. Переключатель потоков (кран) предназначен для поочередной подачи к прибору анализируемого газа от двух технологических потоков. Схема крана [юказана на рис. 10.27. Управление краном осуществляется сжатым воздухом. В случае падения дав--ления в линии сжатого воздуха кран прекращает доступ анализируемого газа в прибор и тем самым исключает отравление сорбента в колонке. При отсутствии команд давления или управления (см рис. 10.27) клапаны крана переключения закрыты, к дозатору хроматографа анализируемые продукты не поступают. Электрические и 1азовые схемы хроматографа Электрическая схема хроматографа состоит из электрических схем отдельных блоков, соединенных жгутами проводов с помощью щтепсельных разъемов Принципиальная электрическая схема выполняет следующие функции: установку рабочего тока измерительной схемы (ручная); установку нуля измерительной схемы (ручная или автоматическая); перею!ючение полярности измеряемого напряжения (ручное и-[и автоматическое); переключение пределов измерения (ручное или автоматическое); контроль нуля регистратора; включение механизма продвижения диатраммной бумаги; управление системой отбора пробы (ручное или автоматическое); регулирование температуры термостата колонок и испарите-тя; контроль температуры в термостате и аиз оматическое выключение напряжения питания в случае перегрева; измерение и регистрацию результатов анализа; выдачу непрерывного унифицированного электрического или пневматического сигнала в систему регулирования или управления. Перечисленные функции осуществляются следующим образом: установка рабочего тока детектора - переключением перемычек стабилизатора напряжения ТСН-3. Контроль тока - по миллиамперметру, расположенному на передней панелн блока; установка нуля измерительной схемы - измерительным механиз.мом МИ-1 вручную при нажатии кнопки КН-1, расположенной на передней панели блока, или автоматически по команде электронного программатора; переключение полярности измеряемого напряжения - при помощи тумблера, расположенного на передней панели блока переключений БП-13. или автоматически по команде электронного программатора; переключение пределов измерения - вручную или с помощью пфемычек А, Б и В блока переключений БП-13 по команде электронного программатора; контроль нуля регистратора - при помощи блока переключений БП-13 и электронного программатора; выключение механизма продвижения диаграммной бумаги - при помощи электронного программатора ПЭ-2; управление системой отбора пробы - при помощи электронного программатора ПЭ-2; pei улирование температуры термостата - пропорциональным терморегулятором Т-4, датчиком которого являются платиновые термометры сопротнвлгения градуировки 21 (ГОСТ 6651 -84), расположенные в анализаторе. С термометрами сопротивления терморегулятор соединен трехпроводной линией с одинаковым сопротивлением линий. Задание температуры термостатирования производится установкой перемычек на платах В2 и ВЗ, расположенных внутри терморегулятора Т-4; контроль температуры в термостате - При помоиш измерителя температуры терморегулятора Т-4. В состав измерителя темпера туры входит прибор М288К, имеющий максимальный и минимальный контакты, обеспечивающие выключение напряжения при перегреве термостата или обрыве линии измерения температуры; измерение и регистрация результатов анализа - потенциометром самопищущим типа КСП4, преобразование выходного сигнала хроматографа в унифнпироаанный электрический - с помощью усилителя Ф7025-С1, а в пневматический - с помощью преобразователя ЭПП-63. Принципиальная газовая схема хроматографа. Элементы принципиальной газовой схемы хроматографа размещены в следующих блоках прибора: кране-переключателе, панели подготовки анализируемого вещества (газа или жидкости), анализаторе, панели подготовки газа-иоси-теля ПГН-4. Кран-переключатель применяется при отборе пробы от двух потоков, как правило, I аза. Панели подготовки анализируемого вещества применяются при необходимости Их назначение и схема описаны выще. Принциннальная газовая схема анализатора содержит кран отбора и дсоироваиия пробы, четыре колонки, один или два переключающих крана, используемых для коммутации разделительных колонок, и детектор. Одна колонка устанавливается на линии газа-сравнения и компенсирует фон от уноса жидкой фазы, а три колонки совместно с переключающими кранами позволяют реализовать больщое число многоколоночных схем. В газовой схеме прибора может быть использована одна разделительная колонка лля полного анализа (см. рис. 10.10 и 10.11) или для анализа с обратной продувкой (см. рис. 10.12 и 10.13). Возможна также работа схемы с двумя разделительными колонками, переключаемыми в процессе анализа с последовательной работы на параллельную,- анализ с полуобратной продувкой (рис. 10.14 н 10.15). В зависимости от схемы анализа, реализуемой в приборе, в панели подготовки газа-носителя используются одна, две или три линии I аза-носителя В качестве примера на рис. 10.28 приведена принципиальная i азовая схема \ро-матографа «Нефтехим-СКЭП» для анализа газовой пробы от одной линии анализируемого газа с прямой продувкой. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 [109] 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
