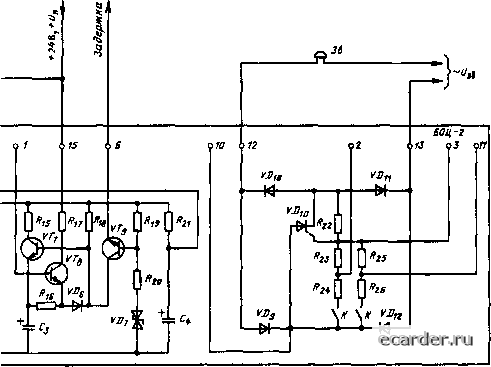

Слаботочка Книги Блок общих цепей БОЦ-2 Принципиальная электрическая схема БОЦ-2 представлена на рис. 11.4. Функционально блок БОЦ-2 выполняет функции управления звуковой сш нализа-цией и организации задержки. Рассмотрим работу блока в режиме аварийной сигнализации. Как было описано выше, при замыкании любою ТК (см. рис. 11.1) появляется ток в шнне Квитирование, звук АС, которая подключена к входу усилителя на транзисторах VTi - КТ4 узла звуковой сигнализации. Ток, протекающий через обмотку реле К, ограничен резисторами Л1 и R2 на уровне ниже уровня срабатывания реле К, (БАС), но достаточном для насыниния транзистора KTj и срабатывания усилителя на транзисторах KTj - В коллекторной цепн транзистора КТ4 включено реле Kj. Контакты реле К, запускают тиристорный ключ на тиристоре VDfa, который подключает источник звукового сигнала Зв к источнику переменного напряжения Г/,в- Конденсатор С, и резисторы Rs, Re образуют времязадающую цепь, определяющую задержку на включение источника звукового сигнала, необходимую для предотвращения ложных срабатываний звукового сигнализатора при кратковременных (менее 0,2 с) замыканиях ТК. При нажатии оператором кнопки SB Квитирование АС закрывается транзистор FT,, открывается VTj, происходит разря;1 емкости Cj через резистор Rf,, транзисторы VT н КГ4 закрываются и звуковой сигнал выключается. При отпускании кнопки SBi Квитирование АС шина Квитирование, звук АС остается обесточенной благодаря шунтирующему действию замыкающих контактов реле Kl в блоке БАС (см. рис. 11.1). Рассмотрим работу узла задержки в режиме аварийной сигнализации. Узел задержки обеспечивает задержку иа отпускание герконового реле Kj заквитировапного нндиаидуального канала аварийной сигнализации (блок БАС) при кратковременном (случайном) размыкании технологического контакта латчика. Время задержки определяется  временем разряда конденсатора Су Как описано выше, nocie квитирования катушка реде /Cj индивидуально! о канала сигналн-заиии (блок Бас, см. рис. П.1) получает питание но цепи шина + 24 В, +11 технологический контакг ТК - диоды КО-,, КОд -замыкающие контакты реле /С, - днод KD40 - шина -24 В (см. рис. 11.1). Диод VDj при зтом закрыт. При размыкании ТК диод VDz открывается. Кагушка реле подсоединяется к шнне +24 В по цепи- диод К1>2 - днод KDj 2 - шина Задержка - эмиттер - база VT (см. рнс. 11.4) - резисторы Лд h2i транзистор V% открывается, через нею начинает протекать ток разряда конденсатора Сз, при этом открывается транзистор VT%. Через открытый траншстор KTg проходит ток удержания реле (см. рис. 11.1) по цепи шина +24 В - (/т, Rn - коллектор - эмиттер KTg, VD(, - коллектор - эмнттер 79, VDi (БАС) - замыкаюшие контакты реле /С, - шина -24 В. Этот ток существует на время разряда конденсатора С?, пока открыт транзистор УТд. По окончании разряда конденсатора Сз транзистор УТ закрывается, транзистор VT открывается. Ток удержания реле Ki исчезает, pCjTC К отпускает и замыкающими контактами разрывает цепь на шину -24 В. Через резистор Л,5 и открытый тран-зисшр VT-, проходит гок заряда конденсатора Сз. Схема возвращается в исходное состояние. Рассмотрим работу блока БОЦ-2 в режиме позиционной си1 нализации. При раз мыкании любого БК (см. рнс. 11.2) ог шины +Ui, +24 В через размыкающие контакты кнопки Квитирование ПС (см. рис. 11.4)и вход усилителя иа транзисторе VIзашунтированный четырьмя диодами ЦШ, начинает протекать ток в щину Квитирование, звук ПС. Транзистор УТ этим током открывается н с помощью транзистора VT включает реле Ki, контакты которою включают цепь источника звукового сигнала Je. При нажатии оператором кнопки SB2 Квитирование ПС (см. рнс. 11.4) разрывается цепь питания реле Kj, замыкающие контакты реле Кх размыкаются, шина Квитирование, звук ПС обесточивается, транзисторы КГ;, КГ закрываются н звуковой сигнал Зв выключается. Дноды ДШ (рис. 11.4) необходимы д:гя предохранения входа усилит еля на i ран-зисторе КГ; от перегрузок. Онн должны быть рассчитаны на суммарный ток реле всех каналов позниионной сигнализации. В качестве таких диодов могут быть использованы, например, дноды выпрямительного моста БОЦ-3. Блок общих ценен БОЦ-3 Прииципнальная электрическая схема БОЦ-3 предсгавлена на рис. 11.5. Функционально блок БОЦ-3 выполняет функцию блоков питания для аварийной и позиционной снтна-тизации. Схема питания собрана по трехфазной двухтактной схеме (схема Ларионова), где с каждой фазной обмоткой одною из трех трансформаторов сочинены два полупроводниковых диода: о;шн - анодом, Дру1 ой - катодом. Первичные и вюричные обмотки трансформаторов соответственно соединены звездой. Второй выпрямитель для лампочек сиг на-лизацнн собран но однофазной двухконтактной (мостовой) схеме. кг7, f8 f9 <>16b5b2 6e 6ff 6 6 УЛ-1 Рис. 11.5. Блок общих цепей БОЦ-3 Наладка сясгсчы 1ехнологнческон СИ1нализации После проверки монтажа системы стггнализации производят ее проверку на функционирование. При нажатой кнопке Контроль лампочки аварийной сигншшзации должны гореть мигающим светом, лампочки позиционной сигнализации должны i ореть ровным светом, включается звуковая сигнализация. Не отпуская кнопки Контроль, нажать кнопку Квитирование АС. Все лампочки сигнализации должны юреть ровным свегом, звуковая сигнализация выключается. Отпустить кнопку Контро.1ь. Лампочки аварийной сигнализации гаснут, лампочки позиционной сигнализации горят мигающим Таблица 11.1. Состояния лампочек сигнализации и звукового сигнала прн проверке систем технологической сигнализации
светом, включается звуковая сигнализация. Нажать кнопку Квитирование UC. Все лампочки сигнализатши гаснут, звуковая сигпа.1изация выключается. Состояния лампочки сигнализации н звуково! о сигнала при проверке приведены в табл. 11.1. Правильно налаженные системы технологической ситнализации должны обеспечивать заданный алгоритм их работы. Аварийная сигнализация. В исходном состоянии (технологический контакт разомкнут) сигнальная лампочка, соответствующая данному технологическому параметру, погашена, звуковая сигнализация выключена. При нарушении техноюгического параметра (технологический контакт замыкается) сигнальная лампочка горит мигающим све-Ом в сопровождении звукового сигнала; при нажатии на кнопку Квитирование сшнальная лампочка горит ровным светом, звуковая сигнализация выключается. При восстановлении нормального значения техноло! ического параметра (рагшы-кается технологический контакт) сигнальная лампочка гаснет. При восстановлении технологического параметра до квитирования сигнальная лампочка гаснет, звуковая сигнализация выключается, схема переходит в исходное состояние. Позициою1ая сигнализация. При включенном (открытом) состоянии механизма, соогвегствующем нормальному протеканию технологического п роцесса (блок-конт акт замкнут), сигнальная лампочка торнт ровным светом, звуковая сигнализация выключена. При аварийном отключении (закрытии) механизма блок-контакт размыкается, сигнальная лампочка горит мигающим светом в сопровождении звукового сигнала. При нажатии на кнопку Квитирование ПС сигнальная лампочка гаснет, звуковая сигнализация выключается. 11.1.2. УСТРОЙСТВО МНОГОКАНАЛЬНОЙ СИГНАЛИЗАЦИИ (УМС) Усгройство предназначено для сигнализации coci ояния температуры объекта, обрыва и короткого замыкания термопреобразователя, а также для циклического преобразования активного сонротийдения тер-мопреобразовагеля сопротивления в напряжение постоянного тока. Устройство может быть использовано в металлургической, энергетической, газодобывающей и дру их отраслях промышленности для циклического контроля температуры подшипников воздуходувок, турбогенераторов. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 [115] 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
