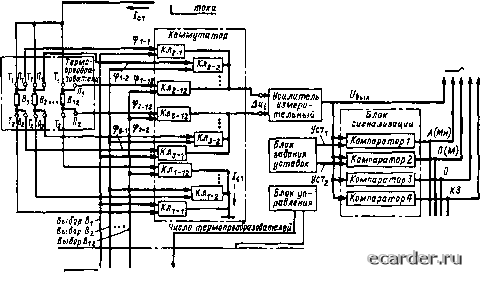

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 [116] 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 компрессоров, шаровых мельню!, прокатных станов и т. п Устройство работает в комплекте с термопреобразователями, подключенными по чезырехпроводной линии связи. Сопротивление каждого провода линии связи термо-преобразоватстей с устройствами не должно превышать 15 Ом. При необходимости измерения температуры объекта на выход устройства подключается измерительный прибор. Нагрузочное сопротивленне (сопротивление измерительных приборов и .чинни связи), при котором устанавливаются пределы измерения выходных сигншюв напряжения постоянного тока от О до 10 В, должно быть не менее 2.0 кОм. Устройство по сигнализации имеет контактный выход, цредусматрнваюший коммутацию активной нагрузки при напряжении до 220 В и токе до 0,1 А или индуктивной нагрузки (постоянная времени 0,015 с) прн напряжении постоянного тока 30 В и токе до 0,25 А со временем срабатывания не более 0,1 с. Устройство формирует; выходные сигналы об обрыве и коротком замыкании гермопреобразователя; выходные сигналы Предупреждение (П) и Авория (А) для исполнения с предупредительной и аварийной сигнализацией; выходные сигналы Мало (М), Норма (Н), Много (Мн) для исполнения с трех-познцнонной сигнализацией. Устройство обеспечивает световую индикацию на передней панелн: включения устройства; номера контролируемого термопреобразователя в цифровой форме, трехпознционной Мало (М), Норма (Н), Много (Мн) или предупредительной (П) и аварийной (А) сигнализации; короткого замыкания (КЗ) и обрыва (О) термопреобразователя. Устройство имеет два режима работы: Непрерывно, обеспечивающий непрерывную коммутацию термопреобразователей независимо от состояния сигнализации, Блокировка, обеспечивающий прекращение коммутации при срабатывании аварийной сигнализации. Устройство обеспечивает возможность прекращения коммутации термопреобразователей на любом канале оператором. Число подключаемых термонреобразователей - 12. Цикл контроля (время опроса 12 термопреобразователей): минимальное время - не более 12 с, максимальное - не менее 60 с. Структурная схема устройства (рис. 11.6) Выходные сигналы устройства г-  Распределитель импульсов Детфратор *-j С/етчик Генератор Время опроса Номер опрашиваемого термопреора зоЯснлеля блок индикации Рис. 11.6. Структурная схема устройства сигнализации УМС состоит из следующих функциональных узлов: стабилизатора тока, коммутатора, распределителя импульсов, измерительного усилителя и блоков сигнализации, )адания усгавок, индикации и управления. Термопреобразовате;ш fit - подключены к устройсз ву с помощью проводов Ti, Т2, П, и Л2 четырехпроводной линии связи. Опрос термопреобразователя В, осуществляется следующим образом. Провода Ti всех термопреобразователей В, - В, подключены к выходу 1 стабилизатора тока. Провод Г2 каждого термопреобразователя В( через ключ Kji , токовой группы коммутатора подключен к входу 2 стабилизатора тока. При открывании ключа Кл1-, через тер-мопреобра(Ователь протекает ток /р, создавая на термопреобразовагеяе падение напряжения, пропорциональное его сопротивлению. При открывании ключей K.12-, и Клз , потенциальной группы коммутатора потенциалы ф1 ( и (р2-1 проводов Hi и Л; термопреобразователя В, подаются на входы измерительного усилителя. Ключи Кл1 ,-Клз-, коммутатора управляются синхронно сигналами Выбор В, распределителя импульсов, состоящего из генератора, счетчика и дешифратора. Последовательность импульсов, формируемая генератором, поступает на вход счетчика с переменным коэффициентом деления, е выхода которого двоичный код номера опрашиваемою термопреобразователя подается на дешифратор и блок индикации, Изменяя част оту импульсов генератора и коэффициент деления счетчика, можно менять время цикла опроса и число опрашиваемых термопреобразователей. Выходной сигнал измерительного усилителя, нормированный до уровня от О до 10 В, подается на выход устройства и на вход блока снгиалнзацни. Блок задания уставок формирует две уставки Уст, и Устг, одинаковые для всех термопреобразователей: для устройств с предупредительной и аварийной сигнализацией формируются уставки Предупреждение и Авария с трехпозиционной сигнализацией - Мило и Много. Блок сигнализации, состоящий из четырех компараторов, формирует выходные релейные сигналы и сигналы для блока индикации, информирующие потребителя о состоянии опранщваемого термопреобразователя (норма, обрыв или короткое замыкание) и о температуре объекта. В завнснмоети от температуры объекта формируются сигналы Предупреждение и Авария - для устройств с предупредительной н аварийной сигнализацией; Мало, Норма, Много - для устройств с трехпозиционной сш нал изацией. Блок ин.дикации формируе г информацию о номере опрапшваемого термопреобразователя в цифровом виде, состоянии термопреобразователя и температуре обьекта в виде световых сигналов. Устройство с трехпозипионной сигнализацией имеет следующие органы управления и настройки: кнопку Сброс - для снятия сигнала об обрыве (О) или коротком замыкании (КЗ) термопреобразователей, кнопку Мн - для контроля Значения уставки Много; кнопку М - для контроля значения уставки Мало; кнопку Контроль МнО - для контроля цепей формирования сигналов Много, Обрыв; кнопку Kohmpo.ib КЗМ - для контроля цепей формирования сигналов КЗ, Мало; кнопку Стоп А - для выбора режимов Непрерывно (кнопка в положении Выключено) или Блокировка (кнопка в положении Включено); кнопку Стоп Р - для ручной остановки коммутации на любой точке; кнопку Сеть - для включения питания; резистор Установка Мн ~ для изменения значения уставкн Много; резистор Уставка М - для изменения значения уставки Мало. На блоке индикации (рис. 11.6) сигнализация производится еветодиодами, обозначенными М, Н, Мн, О, КЗ, что соответствует сигнализации Мало, Нор.-ла, Много, Обрыв и Короткое замыкание термопреобразователей (см. рис. 11.7). Устройство с предупредительной и аварийной СИ1 нал изацией имеет следующие органы управления и настройки кнопку Сброс - для снятия сигнала о предупредительной и аварийной сигнализации; кнопку А - для контроля значения уставки Авария; кнопку л - для контроля значения уставки Предупреждение; кнопку Контроль ПАО - для контроля трактов формирования сигналов Предупреждение, Авария, Обрыв. Кнопки Контроль КЗ, Стоп Р, Стоп А и Сеть имеют то же назначение, что и для устройства с трехпозиционной сигнализацией. Резистор Уставка А служит для изменения значения усгавки А Авария, а резистор Караткаа , звмыкамав Ммоза а Врыв - T TT T T T T T r ВыхоЗ ОГОЪ Общей Контроль аова-/rgg евв/юмазащш  АЗврвя Короткое i амыканае Рис. и.7. Схема внешних соединений устройства УМС: д-устройство с трехпозиционной сигнализацией; й - измененная часть схемы дая устройС1ва с предупредительной и аварийной еигнализапией; ХЬ. Х9 - разъемы РП14, V - предохранитель; I - диспетчерский пульт; II - TepMonpeo6pa30BaiejiH, Ы - (ермопреобразователь; G - hci очник питания Уставка П - для изменения значения уставки Я - Ярей упреждение. Индикация сигнализагщииа малом табло производится снетодиодами, обозначенными П, Л, О, КЗ, что соответствует сигнализации Предупреждение, Авария, Обрыв и Короткое замыкание epмoпpeoбpaзoвaeJreй. Схема внешних соединений устройства сигнализации представлена иа рнс. 11.7. Подготовка к работе и настройка устр(ства снгналнзацни Перед BKjiro4eHHeM устройства необходимо проверить правильность подключения внешних электрических цепей, соответствие типа подключенных термопреобразо- aspvd \Првмрежввнав вателей обозначению номинальной статической характеристики преобразователя и напряжению питания, при этом кнопка Сеть на передней панели устройства должиа быть выключена. Включить устройство, нажав кнопку Сеть на пере;шей паиачи, при этом должны включиться светодиод Сеть и большое табло, на котором поочередно нысвечн-вается номер опрашиваемого канала. Выбрать режим работы устройства, установив кнопку Стоп А в нужное положение. Установить значения уставок следующим образом: ттодключить цифровой вольтметр к контактам А6, Л7 выходного разъема Х9 (рис. 11.7); 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 [116] 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
