Слаботочка Книги Рис. 3.8. Структурная схема управления перемещением диаграммной ленты: / - задающий генератор; 2 - управляемый лели-тепь частоты; 3 - коммутатор; 4 ~ шаговый двигатель; 5 - лентопротяжный механизм ке AU и ее производной. Выходное напряжение корректирующего звена 5 преобразуется формирователем 6 в длительность импульсов, которые поступают на коммутатор 7 исполнительного механизма - электродвигателя 8. Электродвигатель 8 через редуктор 9 и преобразователь вращательного движения в поступательное 10 перемещает каретку II с пишущим узлом и гюдвижный контакт регулируемого резистора измерительного моста 3 до тех пор, пока измеряемое напряжение £, не будет скомпенсировано напряжением (Ум- Электронные устройства I, 2, 4, 5 и 7 конструктивно объединены в одном блоке - блоке следящего уравновешивания БСУ, Управление перемещением диаграммной ленты осуществляется по структурной схеме, представленной на рис. 3.8. £н12 - - - - Рис. 3.9 Структурная схема многоканального прибора: I - коммутатор входных сигналов; 2 - усилитель постоянного тока; 3 - регулируемый резистор; 4 - источник стабилизированного напряжения; 5 - корректирующее звено; 6 - формирователь импульсного сигнала; 7 - коммутатор; S - бесколлекторный двигатель; 9 - редуктор; 10 - преобразователь вращательного движения в поступательное; II - печатающая каретка, 12 - шаговый двигатель печати; /3 - преобразователь «угол-код»; 14 - блок управления, 15 - коммутатор шагового двигателя печати; 16 - формирователь импульсного сигнала; 17 - управляемый делитель частоты, 18 - коммутатор шагового двигателя лен гопротяжиого механизма; 19 - шаговый двигатель лентопротяжного механизма; 20 ~ лентопротяжный механизм Задающий генератор I формирует импульсы, поступающие на вход управляемого делителя частоты 2. С выхода делителя частоты 2 импульсы поступают на комму га-тор 3 шагового двигателя 4, который приводит в действие лентопротяжный механизм 5, В приборе предусмотрено управление лентопротяжным механизмом от внешнею генератора импульсов. Управление лентопротяжным механизмом от внешнего генератора производится при нажатой кнопке «Внешнее» переключателя «Управление ЛПМ», расположенных на панели управления прибором. В этом случае импульсы внешнего генератора поступают непосредственно на вход коммутатора шагового электродвигателя. По методу измерения многоканальные приборы являются автокомпенсаторами следящего уравновешивания циклического действия. Структурная схема многоканального прибора представлена на рис. 3.9. Входные си1налы Ei, £x2<--£ii2 через коммутатор I последовательно во времени поступают на вход следящей системы, отличающейся от следящей системы, показанной на рис. 3.7, только тем, что вместо каретки с пишущим узлом используется печатающая каретка. Циклическая регистрация входных параметров осуществляется с помощью шагового двигателя 12, который механически связан с печатающей кареткой 11 и преобразователем 13 угла поворота в 4-разрядный двоичный код, поступающий на устройство управления 14. С шаговым двигателем 12 связан также преобразователь угла поворота в последовательность импульсов, которые выдают сигналы готовности каретки к печати н окончания процесса печати. Управление продолжительностью циклов печати и перемещением диаграммной ленты осуществляется с помощью тактовых импульсов / с частотой 50 Гц, поступающих от силовой сети через формирователь 16 и управляемый электро-делитель частоты /7 на вход блока управления 14 и вход коммутатора 18 шагового двигателя 19, приводящего в действие лентопротяжный механизм 20. Работа прибора осуществляется следующим образом. После включения прибора в сеть шаговый *лектродвигатель 12 приводит во вращение диски преобразователей угла поворота в двоичный и чисдо-импульсный коды. Как только очередная литера печатающего колеса каретки II окажется над диаграммной лентой, с датчика положения преобразователя угла поворота в число-импульсный код на вход блока управления \4 nocryuaei импульс, являющийся командой, останавливающей врап(ение шагового двигателя 12. ) гот момен i на выходе преобразо-вате.1я Ii «угол - код» возникает кодовая комбинация, соответствующая номеру пуансона каретки и номеру подключаемо! о датчика. Код с выхода преобразователя Ii поступает на управляющие коды коммутатора i, в результате чего к входу следящей системы подключается очередной датчик и начинается пропесс уравновешивания следящей системы По истечении выдержки времени, дли-тель тость которой регулируется дискретно с помощью переключателей «Цикл печати», расположенных на панели управления прибором, с платы управления nocrynaei команда печати, шаговый двигатель начинае! вращаться в противоположном направлении, благ.>даря чему осуществляется прижатие пуансона неча1аюп1его колеса к диаграммной лент; и прои1водится отпечатыванис точки с индексом датчика. Качество печати регулируется положением датчика конца печати, входящего в преобразователь «угол - число-импульсный код», на выходе которого в конце печати возникает импульс, реверсирующий направление вращения шагового дви1а1еля, благодаря чему происходит подъем печатающего колеса и начинается его переход к следующей точке. После поворота печатающего колеса на 30 весь процесс повторяется. Таким образом происходит циклическая регистратшя значения входных сигналов датчиков. Если необхо;шмо исключить регистрацию параметров одного или нескольких датчиков по выбору оператора, следует отключить соответствующие кноггки переключателя «Включение рет истрации». Проверка и настройка приборов Определение соответствия основной по-ipenihocth по показаниям допускаемым значениям проводят по схемам на рис. 3.10 - 3.12 в зависимости от исполнения прибора
Мера напряжения

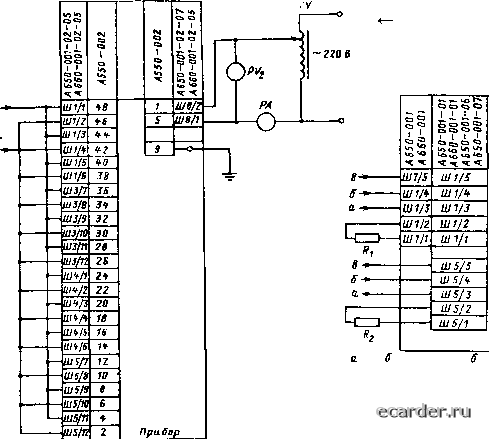

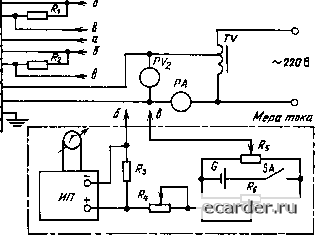

 Рис 3 10. Схема включения для поверки приборов А550-001: «1 и «2 - катушки типа Б-1763145 или Б-17613 45-01; Rj - образцовая катушка сопротивтения, R*-maiaihh сопротивлений на 100 Ом, К, - резистор 100 Ом, Rg - резистор 100 Ом, РА-амперметр переменного тока; G - аккумулятор 6 В, S/ - выключатель ТВ2-1: PKi - цифровой вольтметр, Г - та.1ьианомегр, ИП - потенциометр постоятнюю юка, ИРВ - источник регулируемого напряжения. О-10 В, TV - автотраисформаюр; PV - вольтметр переменно! о юка, Гн - генераюр нримоу! ольных импульсов; PF - частотомер  Рис. 3.11. Схема включения для поверки многоканальных приборов А550-0О2: РА, Pfj, TV - JO же, что на рнс. 3 10, мера тока и мера напряжения - то же, чго на рис. 3.10
Мера, иапрямемия Мера тока •220 В Г А Рис. ..12, Схема включения для поверки приборов А650-0О1. А660-001, А650-001-01 и А660-001-01: РА, PV. 71, Гч, PF-то же, чго иа рис 3 10; - катушка Б-17.633,45 при диапазоне и1ме-11С1П1Я входного сигна-ia 0-5 мА, БИ7.63.3.45-01 - при диапазоне изменения входного сиг]1ала 0-20 мА 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [15] 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
