Слаботочка Книги таюг в нейтральной и окислительной средах, но неприменимы в восстановительной атм1>сфере, особенно в прису1ствии окислов металла и кремнезема. Вредно действую! на платину пары металла и углерод (осо-бенг о окись углерода). Науглероживание пластины приводит к изменению гермо-ЭДС тер\[Опары и придает хрупкость ее электродам. Термоэлектрические [треобразователи из хромель-алюмеля хорошо работают в восстановительной и нейтральной средах. В окислительной среде па поверхности электродов образуется окисная ттленка, в результате ч:го снижае1Ся термо-ЭДС Для измерения высоких температур, особенно температур расплавленных металлов, применяют вольфрамрениевые термоэлектрические преобразователи. Их можно исполь-зова гь в инер i ной атмосфере и кра гко-Бре>/ снно - в окислительной. Номинальные статические характеристики термоэлектрических преобразователей в зависимости от температуры рабочего когша в соответствии с ГОСТ 3044 - 84 приведены в [триложении 1. 1ормулы для вычисления пределов допускаемых отклонений термо-ЭДС термо-злек -рических преобразователей от номинального значения приведены в табл. 4.1. Рассчитанные по формулам, приведенным в табл. 4.1, пределы допускаемых отклонений термо-ЭДС термоэлектрических преобразователей от номинального значения должны соответс вовать ГОСТ 3044 - 84. Конструктивно одинарный термоэлектрический преобразователь состоит из двух 1ермоэлектродов, имеюпшх обший горячий спай, и защитной арматуры, служащей для предохранения термоэлектродов и их выводных зажимов от загрязнений и механических повреждений. Термоэлектроды но всей длине изолированы друг от друга н от металлической, метал л о керамической или керамической части защитной арматуры. Для изоляции тер МО электродов применяют асбест (при температуре до 300 °С), кварцевые трубки и бусы, шамот (при температуре до 1000 "С), фарфоровые трубки или бусы (прн температуре 1300-1400С) При более высоких гемпературах электроизоляционные свойства фарфора ухудптаются, поэтому используют трубки из окиси алюминия, окиси магния, окиси бериллия, двуокиси торня или двуокиси циркония. Показатель гепловой ннерции термо-преобразова гелей, определенный при коэф-фитщенте теплоотдачи, практически равном бесконечности, в газовой или возд>ншой Таблица 41 Формулы для вычислешя пределов допускаемых отклонений терчо-ЭДС iермоэлектрических преобразователей от номкиальи(Но значения

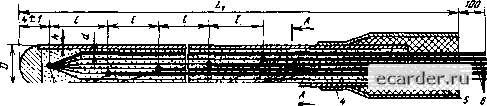

4,2. Средства ишерения температуры контактным методом   Рис, 4,2, Капельный однозонный термопреобразователь: л - термопрсобразователь с изанированным рабочим спаем; - термолреобразователь с неизолированным рабочим спаем; в - выводы гермоэлектродов для кабельных 1ермопреобразователей; 1 - рабочий спай; 2 - 1ермоэлектроды; 3 - оболочка; 4 - втулка; 5 - герметик; 6 - выводы термоэлектродов; 7 - сборное соединение  Рис. 4.3. Кабельный многозониый термопреобразователь: 1-6 см. рис 4.2; / - расстояние между рабочими спаями среде должен соответствовать следующим значениям: д;[Я термопреобразователей ма-j[OH инерционности - не более 10 с; средней инерционности - не более 60 с; больщой инерционности - свыше 60 с. Термоэлектрические преобразователи монЕируются па трубопроводах, технологических аЕшаратах и т. п. В защитной арматуре термоэлектрических преобразователей различают: длину монтажной частм термоэлектрических преобразователей с неподвижным штуцером или фланцем - расстояние от рабочего конца защитной арматуры до опорной плоскости штуцера или фланца; длину монтажной части термоэлектрических преобразователей с подвижным штуцером или фланцем, а также термо- Хромель  электрических преобразователей без штуцера или фланца - расстояние от рабочего конца защитной арматуры до головки, а при отсугствии ее - до мест заделки выводных проводников. В промышленности находят применение также преобразователи термоэлектрические кабельные типов КТХАС, КТХАСП и КТХКС, предназначенные для измерения температуры от -50 до +800 "С газообразных, жидких и твердых сред, не агрессивных к материалу оболочек термопреобразователей. Технические требования к указанным [[реобразователям изложены в ГОСТ 23847-79 «Преобразователи термоэлектри- ческие кабельные типов КТХАС, КТХДСП, КТ>:КС. Технические условия». Кабельные термопреобразователи изготавливаются следующих типов; КТХАС - кабельный термо преобразователь хромель-алюмелевый в стальной оболочке; КТ> АСП - кабельный термонреобразова-тель хромель-алюмелевый в оболочке из жаропрочного сплава; КТХКС - кабельный термопреобразователь хромель-конелевый в стальной оболочке. На рис. 4.2 показан кабельный одно-зонный, а на рис. 4.3 - кабельный много-зонный термопреобразователь. 4.2.2. ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ Основной частью термопреобразователя сопротивления является чувствительный элемент, действие которого основано на использовании зависимости электрического сопротивления от температуры. Чувствительные элементы термопреобра-зова гелей сопротивления изготавливаются из платины или меди и позволяют измерять температуру в пределах от -260 до --1100"С. Промышленность выпускает термопреобразователи сопротивления типа ТСП (платиновый) и тем (медный). Термопреобразователи сопротивления выпускаются с классами допуска А, В н С. Тол классом допуска понимается об-общЕНная характеристика термопреобразователя, определяющая допускаемые отклонения сопр тивления Rq при температуре О "С, Hioc (отношение сопротивлений прн 100 и О "С) и погрешности измерения температуры Al от номинальных значений. Класс точности определяется чистотой платины или 1еди и качеством изготовления термо-прео15разо вателя Номинальные статические характеристики преобразования рассчитываются по уравнению где R, - сопротивление ТС при температуре Г, Ом; tf, - отношение сопротивлений при температуре t и 0°С. Значения W, выбирают из таблиц ГОСТ 6651 -84. В приложении 2 даиы рассчитанные значения сопротивлений термопреобразовате-!пей сопротивлений, соответствующие определенным диапазонам температур. Пределы допускаемых значений основ-гюй погрешности термонреобразователей сопротивлений в обшем случае не должны превышать значений At, приведенных в табл. 4.2, Отклонения сопротивлений AR„ соотвег-ствующие значениям, приведенньпм в табл. 4.2, определяются из уравнения AR, = At{dRJdt), (4.7) где dRJdl - чувствительность термопреобразователей, рассчитываемая для температуры t по следуюгцим уравнениям: для платиновых термопреобразователей-. dRJdt = Ro[a + Ibl + 4cf((- 75)] 0°C; для диапазона температур от -200 до dRjdt = Ro(fl + 2bt) для диапазона температур от О до 1100Х; для медных термопреобразователей с №i 00 = 1,428: dR,/dt = aRo Таблица 4.2. Пределы допускаемых значений основной погрешности термопреобразователей сопротивлений
