Слаботочка Книги  Рис, 4.15. Принципиальная электрическая схема измерительного моста МИ-! (см. рис. 414) с внешними соединениями Принципиальная электрическая схема измерительного моста МИ-1 с внешними соединениями представлена на рис, 415 Измерительный мост МИ-1 (-41) осуществляет преобразование изменения сопротивления термопреобразовагеля в напряжение постоянного тока. Для периодического контроля работо-спосэбности преобразователя служит кнопка SB «Контроль», при нажатии которой вместо датчика в плечо моста подключается контрольное сопротивление. При этом значение выхсдного сигнала преобразователя равно половине номинального значения с допуском ±10%. Напряжение питания измерительного моста поступает с источника питания П41С4/4 через барьер искробезопасности F5 (см также рис 4.14). •Регулировка стабилизированного напряжения питания моста осуществляется с по-мош->ю резистора Rj. Напряжение с выхода моста подается чере: барьеры искробезопасности F5, F4 на вход усилителя А2 Последний осуществляет преобразование выходного напряжения постоянного тока измерительного моста в переменное, усиление переменного напряжения, выпрямление и усиление напряжения постоянного тока Для преобразования постоянного напряжения в переменное используется модулятор, выполненный по мостовой схеме на транзисторах К П304А. Усиление переменного напряжения осуществляется микросхемой К553УД1В Усиленное переменное напряжение выпрямляется мостовым демодулятором, выполненным на транзисторах КПЗОЗД, фильтруется и поступает на усилитель постоянного тока на микросхеме К553УД1А, Номинальное значение выходного напряжения усилителя А2 равно 1 В Для обеспечения линейной зависимости выходного напряжения усилателя А2 от изменения измеряемой температуры усилитель и .мост охвачены положительной обратной связью (Ri, Ri). Для обеспечения требуемого масштабирования А1 и А2 охвачены отрицательной обратной связью [R, Ri). Обе петли обратной связи подаются с выхода А2 на А1 через барьер искробезопасности F2. С выхода А2 через барьеры F2 и F1 сигнал поступает на вход устройства гальванической развязки A3. Электрическая схема АЗ состоит из модулятора и демодулятора, выполненных на транзисторах КТП8Б, и трансформатора. Управление ключами модулятора и дсмодуля- Щ 2 5 а)-У -о 4 О  Рис. 416. Принципиальные электрические схемы барьеров искробезопасности (см. рис. 4.14): а - схема БИ-1; б - схема БИ-2; и - схема БИ-3 тора осуществляется генератором прямоугольных импульсов. С выхода A3 сигнал поступает на выходной усилитель А4 (см, рнс. 4.14), выполненный по схеме с непосредственной связью каскадов. Усилитель А4 обеспечивает унифицированный выходной сигнал 5 мА или 10 В и состоит из предва- рительного усилителя на микросхеме К553УД1А и оконечного каскада, выполненного на Транзисторах КТ361Д и КТ315В. Усилитель А4 охвачен глубокой отрицательной обратной связью по току или напряжению в зависимости от вида выходного сигнала. Принципиальные электрические схемы барьеров искробезопасности даны на рис. 4,16. Принципиальная электрическая схема входных цепей преобразователя Ш-7] представлена на рис, 4.17. Определение основной погрешности измерительного преобразователя должно производиться путем сравнения показаний образцового прибора, включенного на выходе измерительного преобразователя, с расчетным значением выходного сигнала Схема поверки измерительного преобразователя приведена на рис. 4.18, Суммарная погрешность приборов, контролирующих входные и выходные сигналы, не должна превышать 1/3 допускаемой основной погрешности. Перед поверкой преобразователь должен быть включен в течение 30 мин для прогрева. Основная погрешность проверяется при значениях выхоЯнот о сигнала О, 20, 40, 60, 80 и 100% предела изменения выходного сигнала. За основную погрешность у принимается выраженная в процентах наибольшая (по абсолютному значению) разность между действительным средним значением /4 выходного сигнала, измеренным при прямом и обратном изменениях входного сигнала, и

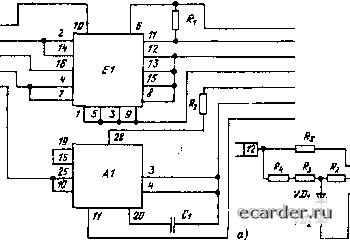

Рис. 4.17. Принципиальная электрическая схема входных цепей преобразователя Ш-71: а - схема со стабилизатором на микросхеме; 6 - измененная часть схемы МИ-1 со стабилизатором нз стабилитронах  Х2*1

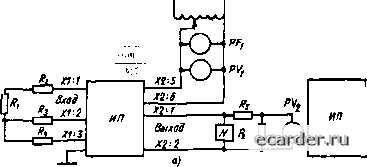

Рис. 4.18 Схема поверки преобразователя Ш-71: я-с выходом по юку; б -с выходом по напряжению (см рис 418,а); PJi - частотомер, например Ф5043, класс точносш не хуже 0,5, дилпачон измерений 45 - 63 Гц, ~ осцнлло! риф, например С1-68, PV -вшьтмеф переменною тока, например Э5153, класс точности не хуже !,0, прслел измерения 0 - 3000 В, PV2 - вольсмеф иостояпного тока, например цифровой вольтметр Ш1513, класс точности не хуже 0,05, Кн\10 МОм; К; - - магазин сопротивлений, например МСР-60М, класс точности не хуже 0,02, разрешающая способность 0.01 Ом; Я,, - магазин сопротивлений, например РЗЗ (класс точи1Лсти не хуже 0,05); RRp - две последовательно соединенные катушки эле<трического сопротивления, например РЭ21, измерительные с номинальным сопротивлением 100 Оч, класс ГОЧНОС1И не хуже 0,01. ГК - автотрансф011матор, например РНО 250-2, предел регулирования 0-250 В, ток нагрузки - до 2 А расчетным значением p (табл. 4.18) выходною сигнала, отнесенная к нормируюп1ему значению Аг выходного сигнала: У-(х-/1расч)100 1. (4 17) Вариация выходного сигнала опрсде-ляе гся как наиболыная по абсолютному значению разность выходных сигналов, полученная при подходе к одному и тому же значению входного сигнала сверху или снизу прн заданном его значении. Вариация определяется при тех же значениях выходного сигнала, что и основная погрешность. 4 6.2. ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ Ш-72 и Ш-72И Преобразователи предназначены для преобразования сигналов термозлектрнческих преобразователей типов ТХК, ТХА, ТПП, ТПР, ТВР в унифицированные сигналы постоянного тока 0 - 5 мА или иапряжепия постоянного тока О-Ю В. Соединение термоэлектрических преобразователен типов ТХК, ТХА, ТПП, ТВР с преобразователем осуществляется термоэлектродными проводами. Общее сопротивление линии связи с измерительным прибором, включая сопротивление самою термоэлектрического преобразователя, не должно быть более 150 Ом. Принципиальная электрическая схема измерительного преобразователя нредстав.г1е-на на рис. 4.19. Преобразователь состоит из измерительного моста Л1, усилителя входно! о 2, устройства гальванической развязки A3, устройства функционального А4, усилителя выходною А5 и барьера искробезопасности F1 типа БИ-4. Измерительный мост А1 осуществляет компенсацию термо-ЭДС свободных концов термопары с помошью медного резистора, включенного последовательно в одно из плеч моста и установленного вблизи места подключения концов термоэлектрического преобразователя. Напряжение с выхода измерительного моста подается на усилитель А2, выполнегшый по схеме «модуляция - демодуляция». Модулятор выполнен по мостовой схеме на полевых транзисторах КП304А. Далее напряжение, снимаемое с модулятора, усиливается усилителем переменного тока, выполненным на ин i ei ральной микросхеме К553УД1 В, и выпрямляется демодулятором, собранным по мостовой схеме на палевых транзисторах КПЗОЗД Дальнейп1ее усиление сигнала постоянного тока осуществляется усилителем, выполненным на микросхеме К553УД1В, Усилитель входной A3 охвачен общей отрицательной обратной связью по напряжению, обеспечивающей необходимое усилепие. С выхода усилителя А2 сигнал поступает на устройство гальванической развязки A3, которое состоит нз модулятора, разделительного трансформатора, демодулятора и генератора прямоугольных импульсов. Модулятор 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 [32] 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
|||||||||||||||||||||||||||||||||||||||||||||
