Табпица 418. Расчетные значения входных и выходных сигналов преобразователей Ш-71

Тип 1ермопреобра-зователя сопротивления, ус ювное обозначение номинальной статической характеристики	Предел измерения, "С		Диапа-он изменения входного сигнала, Ом	Расчетные значения сигналов, Ом, в точках
	Предел измерения, "С
					прн выходном		сигнале,	мА(В)
				0(0)	1(2)	2(4)	3(6)	4(8)	5(10)
теп, 10П			11,38	10,00	12,36	14,68	16,95	19,19	21,38
теп, 10П			14.94	10.00	13,14	16,20	19,19	22,10	24,94
			18,38	10,00	13.91	17,70	21.38	24,94	28.38
			23,31	10.00	15,06	19,92	24,59	29,05	33.31
			11,93	21,38	23,88	26,33	28.71	31,04	33,31
теп. гр.21	-200		25,13	7,95	13,14	18,24	23,25	28,19	33,08
теп. гр.21	-120		27,82	23.63	29,33	34,94	40,50	46,00	51.45
			44,91	33,08	42,34	51,45	60,43	69,28	77,99
			17,99	46,00	49,64	53,26	56,86	60.43	63,99
			26,78	46,00	51,45	56,86	62,21	67,52	72,78
			35,43	46,00	53,26	60,43	67,52	74,52	81,43
			52,34	46.00	56,86	67,52	77,99	88,26	98,34
			68,72	46,00	60,43	74.52	88,26	101,66	114,72
			84,55	46,00	63,99	81,43	98,34	114,72	130,55
			49,12	81,43	91,64	101,66	1П,48	121,11	130,55
теп, 100П	-200		54,57	17.31	28,56	39.64	50,53	61,27	71,88
	-200		102,40	17,31	38,80	59,62	79,98	100,00	119,71
	-120		60,50	51,36	63.72	75,94	88,03	100,00	111,86
			55,99	63,72	75,13	86,42	97,62	108,71	119,71
			97,66	71,88	92,02	111,86	131,39	150,61	169,54
			19,86	90.03	94,03	98,01	101,98	105,94	109,89
			19,71	100,00	103.97	107,92	111,86	115,79	119,71
			39,11	100,00	107,92	115.79	123.61	131,39	139,11
			58,22	100,00	111,86	123,61	135.26	146.79	158,22
			77,03	100,00	115,79	131.39	146.79	162.01	177,03
			113.78	100,00	123,61	146,79	169,54	191,87	213,78
			149,36	100,00	131,39	162,01	191,87	220,99	249,36
			183,76	100,00	139,11	177.03	213,78	249,36	283,76
			106,73	177,03	199,22	220,99	242,84	263,26	283,76
тем, гр. 23			11,29	41,71	43,97	46,23	48.48	50,74	53.00
тем, гр. 23			22,58	41,71	46,23	50,74	55,26	59.77	64.29
			33,87	41,71	48,48	55,26	62,03	68,81	75,58
			11,29	53,00	55,26	57,52	59,77	62,03	64,29
			22,58	53,00	57,52	62,03	66,55	71,06	75,58
			33,87	53,00	59,77	66,55	73,32	80,09	86,87
			40,64	52,00	61,13	69.26	77,38	85,51	93,64
			11,29	64,29	66,55	68,81	71,06	73.32	75,58
		60.4	13,64	53,00	55,73	58,46	61.18	63,91	66,64
тем, юом			21,52	78,48	82,81	87.12	91,42	95,72	100.00
			42,92	78,48	87,12	95,72	104.28	112,84	121,40
			64,32	78,48	91,42	104,28	117,12	129,96	142,80
			21.43	89.27	93,57	97,86	102,14	106,42	110,70
			10.70	100,00	102,14	104,28	106.42	108,56	110,70
			21,40	100,00	104,28	108,56	112,84	117.12	121,40
			42,80	100,00	108 56	117,12	125.68	134,24	142,80
			63,19	100,00	112,84	125,68	138.52	151,36	164,19
			21,40	121,40	125,68	129,96	134,24	138.52	142,80
			77,03	100,00	115,41	130,82	146,22	161,63	177,03

If/Hfmnn пи


	Цепь
	Выхв9
	Bbixoff
	ггоъ
	220 й

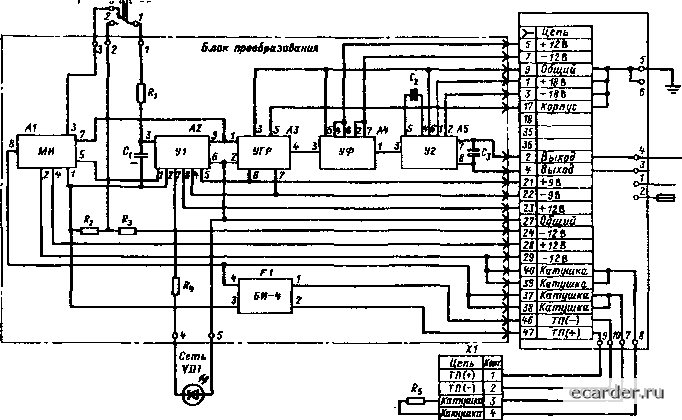

Рис. 4.19. Принципиальная электрическая схема измерительного преобразователя Ш-72 M/f - мост измерительный, У/, У2 -усилители входной и выходной (соответственно), УГР - устройство гальванической развязки, УФ - устройство функциональное, ТМ{ + ), 7/7(-) - цени « + » и «-» от термоэлектрического преобразователя, ЙИ-4 - барьер искробезопасности

0+«В

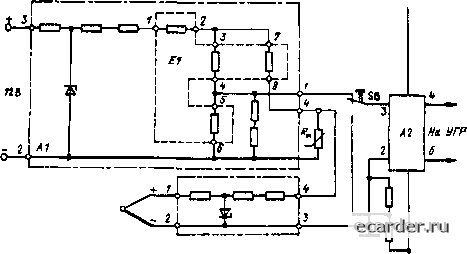

Рис. 4 20. Принципиальная электрическая схема измерительного моста преобразователя Ш-72



выход 1
-Г2Ь
Натушиа
вход
ifvmm
Овший

Рнс. 4.21. Принципиальная электрическая схема входных цепей преобразователя Ш-72

и демодулятор выполнены по двухполу-периодной схеме иа транзисторах КТ118Б. Генератор прямоугольных импульсов управляет ключами модулятора и демодулятора.

Напряжение с выхода демодулятора фильтруется ЛС-фнльтром и подается на функциональное устройство А4.

Устройство А4 осуществляет линеаризацию сигнала термопары и состоит из

суммирующего усилителя и прецизионных выпрямителей, выполненных иа микросхемах К553УД1А, в цепи обратной связи которых включены диоды.

С выхода А4 сигнал поступает на выходной усилитель А5, выполненный по схеме с непосредственной связью каскадов. Усилитель AS обеспечивает унифицированный выходной сигнал измерительного прибора 5 мА или Ю В и состоит из предварительного усилителя на микросхеме К553УД1А и оконечного каскада, выполненного на транзисторах КТ361Д и КТ315В. Усилитель AS охвачен глубокой отрицательной обратной связью по току или по напряжению в зависимости от выходного сигнала.

П рипципиальная электрическая схема измерительного моста приведена на рис. 4 20.

Принципиальная электрическая схема входных цепей измерительного преобразователя представлена на рис. 4.21.

Схема 1юверки измерительного преобразователя дана на рис, 4.22 Методы поверки преобразователей Ш-72 аналогичны методам поверки преобразователя Щ-71.

Основная погрешность опртделяется по выражению (4,17).

Расчетные значення выходного сигнала для измерительного преобразоватепя Ш-72 приведены в табл. 4,19,
