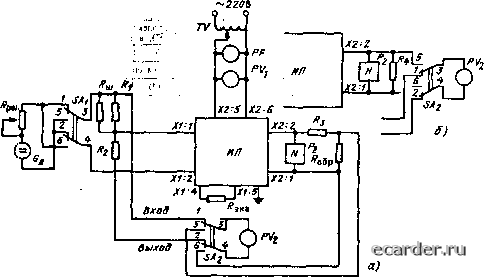

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 [34] 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131  Рис, 4.22. Схема поверки преобразователя Ш-72: а -с выходом по току; б -с выходом по напряжению; Gg -исючкик постоянного напряжения 6,5 В, не связанный с сетью, например сухой элемент 165-У (четыре аемента, соединенных параллельно); PF - частотомер, например Ф5043, класс точности не хуже 0,5; диапазон измерений 45 - 65 Гц; - осциллограф, например С1-68; PV; - вольтметр переменного тока, класс ючяости не хуже 1,0, прелел измерений - ЗОО В, например Э515/3; РК - вольтметр постоянного тока, на-прим! цифровой волыметр Ш1513. класс точности не хуже 0,05; Явх 10 МОм; Яр, - магазин сопротивлений, например P3i, класс ючиости не хуже 0,2; Rjg - магазин сопротивлений, напру мер Р4831, класс точности не хуже 0,02; Ящ - резистор, нэиример МЛТ-0,125, 100 кОм + + 5%; Я, - катушка электрического сопротивления измерительная, например Р331, номинальное сопрс гивленне 1 кОм, класс ючности не хуже 0,01; R - катушка Jлeктpичecкoro сопротивления измерительная, например Р321, номинальное сопрошвление 10 Ом, класс ючности не хуже 0,01; Яз, Я - магазины сопротивлений, например Pii, класс точности не хуже 0,2; R(,gp - две по-следовагельно соединенные катушки электрического сопротивления измерительные, например Р321, номинальное сопротивление 100 Ом, класс точности не хуже 0,01; SAj, - двухполюсный персктючатсль, например ТП1-2: 7У - автотрансформатор, например РНО 250-2, предел регулирования 0-250 В, ток нагрузки - до 2 А Таблица 4.19. Расчетные эиачення входных и выходных сшиалов 11р1н>браэователЁЙ Ш-72
Продолжение табл. 4.19
Расчетные значения сигналов, МВ (при температуре свободных кондов термоэлектрического преобразователя 20 "С), в точках. при выходном сигнале, мА (В) 0(0) 1(2) 2(4) 3(6) 4(8) 5(10) -0,798 -0.798 -0,798 -0,798 -0,798 -0,798 7,339 7,339 15,597 24,104 28,330 -0,113 -0,113 4,103 9,437 0,443 0,443 4,916 4.916 -0,250 15,886 -0,252 16,038 -0,248 15.733 2,468 4,121 5,741 6.540 8,140 9,762 10,583 15,597 19,842 28,330 33,297 1,842 2.385 5,722 10,837 0,983 1,596 6 094 6,487 5,281 18,310 5,341 18,483 5,221 18,141 5,741 8.947 12,241 13,914 17,290 20,695 13,914 24,104 24,104 32,479 38,177 4,301 5,515 7,422 12,271 1,710 3.367 7,349 8.203 11,356 20,606 11.477 20,795 11,245 20.436 8.947 13,914 18.990 21,548 26,647 31.657 17,290 32,479 28,330 36,527 42,787 6.988 8,979 9,207 13,720 2,616 5,680 8.674 10.027 17,114 22,789 17,278 22,994 16,950 22,590 12.241 18,990 25,801 29,167 35,726 42,019 20.695 40,471 32,479 40,471 47,297 9,898 12.752 11,074 15,160 3,690 8,427 10,027 11,897 22,255 24,838 22,456 25.061 22,060 24.627 15,597 24,104 32,479 36,527 44,310 51,600 24,104 48,030 36,527 44,310 51.600 12 924 16.572 12,994 16,572 4,916 11.429 i 1,429 13.778 26.749 26,749 26,975 26,975 26 520 26,520 4.7. НАЛАДКА И ВКЛЮЧЕНИЕ В РАБОТУ СИСТЕМ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ Наладка систем измерения температуры н включение их в работу выполняются наладочным персоналом после окончания монтажных работ. В первую очередь проверяется правильность монтажа первичных измерительных преобразователей, каналов связи и вторичных измерительных приборов Затем выполняются работы но нaлaJкe первичных измерительных Преобразователей в комплекте с каналами связи. После зтого система измерения включается в работу, Рассмотрим более подробно вопросы наладки и включения в работу систем измерения температуры. 4.7,1. ПРОВЕРКА МОНТАЖА И НАЛАДКА ТЕРМОЭЛЕКТРИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ С КАНАЛАМИ СВЯЗИ При наладке термоэлектрического преобразователя прежде всего обращают внимание на правильность монтажа и соотве i ствне 1 ипа преобразователя и ;(лины его монтажной части данным проектной документации, Рабочий конец термоэлектрического преобразователя (горячий спай) должен располаг аться в середине измеряемого потока. Конец погружаемой части преобразова 1еля должен выступать за ось потока на 5-10 мм. При установке преобразователя в рабочем пространстве печей, в топках, газоходах и т.п. активная часть термоэлек1рн-ческого преобразователя должна выступать на 20 - 50 мм в измеряемую среду. Прн наладке необходимо проконтролировать фазироаку самого термоэлектрического преобразователя (термопары). Следует помнить, что термоэлектрод алюмель - «минус» термопары ХА обладает магнитным свойством и притягивается магнитом. Тер voэлeктpoд копель - «минус» термопары ХК имеет более светлый цвет, чем термо-злеитрод хромель. В затруднительных случаях полярность термоэлектродов может быть определена с помошью контрольного прибора (милливольтметра, переносного потенциометра). При соединении «плюса» контрольного при1эора с «плюсом» термопары стрелка контрольного прибора отклоняется вправо. С учетом того, что у всех термоэлектрических преобразователей промышленного изготовления должен маркироваться положительный термо электрод, следует проверить соо"ветствие маркировки и действительной пол1рности электродов. Следующая операция на.1адки преобраэо-ватЕЛЯ заключается в проверке сопротивления электрической изоляции между термо-эле* трода.ми и металлической частью защитной арматуры, а также между термоэлектродами многозоииых и двойных Преобразователей - с помощью тестера (омметра). При низком сопротивлении изоляции cлe.yeт проверить изоляцию испытательным нан]}яжением с помощью мегаомметра на 5(Ю В. Электрическая изоляция должна вы-дер1ч:ать это напряжение в течение 1 мин при одних и тех же параметрах температуры н влажности окружающей среды. Термоэлектродный провод доджей быть подключен к зажимам в головке преобразователя в соответствии с полярностью жил (см, табл, 4.7). При необходимости перед подключением термоэлектродного провода к преобразова-телгэ необходимо произвести прозвонку жил прозода до прибора или сборки зажимов. После указанных операций следует закрыть крышку на головке преобразователя, проверить наличие уплотнительиой прокладки, сальника на вводе провода в головку, обеспечить мероприятия по взрывозащите, если преобразователь во взрывозащищен-иом исполнении, и т.д. Термоэлектродный провод должен быть про.южен в защитных стальных трубах или коробах; не допускается совместная про-кла;1ка цепей управления, сигнализации и питания переменного тока с термоэлектрод-иы№ проводом (кабелем). При сращивании термоэлектродного пронола жилы соответствующей полярности должны быть скручены, обязательно сварены и тщательно изолированы. Для автоматических потенциометров комплекса КС сопротивление линии связи не должно превышать 200 Ом. Сопротивление линии связи и термоэлектрического преобразователя милливольтметров Лвн должно иметь определенное значение (5 или 15 Ом), указанное иа шкале прибора. Допускаемое отклонение сопротивления катушки должно быть не более +0,1 R. Сопротивление линии связи и преобразователя измеряют мостом постоянного тока типа МО-62 или универсальным прибором типа Р4833 и подгоняют до нужного значения с помощью манганиновой катушки. После перечисленных операций иаладка термоэлектрического преобразователя и линии связи считается законченной. Перед подключением линии связи к измерительному прибору полезно измерить термо-ЭДС на термоэлектродных проводах у Прибора. После измерения термо-ЭДС, например, с помощью переносного потенциометра ПП-63 в полученное значение напряжения вводят поправку на температуру свободных концов термоэлектродного провода в месте замера. Поправка (в милливольтах) суммируется с показанием переносного потенциометра, если температура окружающей среды положительная, и вычитается, если отрицательная. Значение температуры окружающей среды контролируют стеклянным лабораторным термометром. Пользуясь таблицами приложения 1, для соответствующей градуировки термоэлектродов находят действительное значение температуры в месте установки термоэлектрического преобразователя. Если имеется какая-либо информация о значении измеряемого параметра (например, по местному ртутному термометру), то можно сопоставить значение термо-ЭДС, полученное от термоэлектрического преобразователя, со значением, полученным по местному ртутному термометру. Пример 4.7. Напряжение, измеренное с помощью потенциометра ПП-63 на свободных концах термоэлектродногс провода марки ХА, равно 8,52 мЗ. Температура окружающей среды в месте замера термо-ЭДС равна + 23 °С. Из табл. 4.7 термо-ЭДС для + 23 °С равна 0,919 мВ. Суммарная термо-ЭДС равна 9,44 мВ, что соответствует температуре 232,5 °С. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 [34] 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
