2 ¥

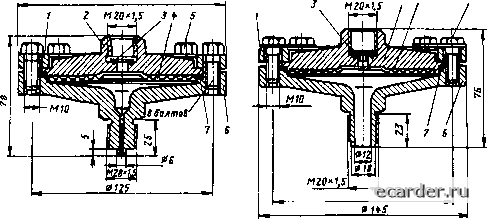

Рис. 5.10. Разлелитель мембранный типа РМ модели 5319

Рис. 5.11. Разделтель мембранный типа РМ модели 5497

Место......устанобки. ра-зделитеяя

Z 112

Z1QS,7

eiZS

В отв.

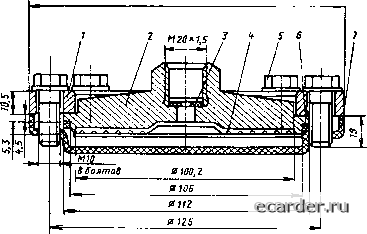

Рис. 5.12. Разделитель мембранный тила РМ модели 5320

5 Наладка средств измерений

Герметичность установки манометра обеспечивается прокладкой 3.

В конструкции разделителя модели 5320 (рис. 5.12) с открытой мембраной в отличие от разделителей моделей 5319 и 5497 (см. рис. 5.10 и 5.11) отсутствует нижний фланец.

Открытая мембрана не дает возможности кристаллизующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или соверщен-но прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки.

У разделителя модели 5320 детали 1 - 4 те же, что у разделителей моделей 5319 и 5497. Кожух 7 служит для предохранения мембраны от повреждения при транспортировке и одновременно предохраняет от выпадании болты 5 и прокладки 6.

Присоединение разделителя к месту отбора давления осуществляется фланцами, соединяемыми болтами 5. Конструктивные размеры места установки разделителя показаны на рис. 5.12.

Перед монтажом внутренний объем пружины (снльфона) измерительного прибора и иадмембранный объем разделителя должны быть заполнены разделительной жидкостью.

Заполнение осуществляется по схеме, представленной иа рис. 5.13.

Мембранный разделитель или прибор 1 подсоединяется гибкой трубкой 3 к сосуду 4 с разделительной жидкостью. Закрывается кран 7, соединяющий сосуд с атмосферой, и открывается кран 6, соединяющий сосуд с вакуум-насосом.

Откачка воздуха из разделителя или прибора вакуум-насосом производится до полного прекращения появления пузырьков,

S атмосферу

		1

0(П компрессора.

К Вакуум-насосу

Рис. 5.13. Схема установки для заполнения

разделителя мембранного и прибора: } - разделитель или прибор; 2 - термостат; 3 - трубки соединительные; 4 - сосуд с заполннтель-ной жидкостью, 5-7 - краны

пробулькивающих из трубки, погруженной в жидкость.

Желательно, чтобы температура прибора или разделителя при откачке была несколько выще температуры жидкости в сосуде 4 и находилась в пределах от 30 до 50 °С

После прекращения появления пузырьков закрывается кран 6 и открывается кран 5, в результате чего под действием давления 150 кПа, обеспечиваемого компрессором, жидкость заполняет внутренний объем разделителя.

Затем открывается кран 7 и избыточное давление снижается до нуля, после чего кран 7 закрывается и открывается кран 5,

Снова включается вакуум-насос.

Операция по заполнению повторяется несколько раз до тех пор, пока совершенно не прекратится появление пузырьков при повторной откачке.

Заполненный прибор ввертывается в заполненный разделитель, в резьбовое отверстие которого предварительно добавляется некоторое избыточное количество жидкости.

Проверяется погрешность собранного комплекта.

В случае расхождения действительного давления и показаний проверяемого прибора необходимо частично разобрать прибор, сняв циферблат в показывающих приборах или крышки в бесшкальных, и произвести перерегулировку прибора.

В унифицированных датчиках ГСП, погрешность которых без разделителей не лревышает допускаемую, установка разделителей не должна существенио влиять на выходной сигнал и поэтому перерегулировка прибора ие требуется, вылолияется только корректировка нуля.

При установке прибора измерения давления с разделителем на объекте (рис. 5,14) категорически запрещается разъединение

Рис. 5.14. Пример монтажа маноме мембранным разделителем РМ: 7 - манометр; 2 - разделитель; 3 - трубоп

манометра с i РМ: трубопровод

прибора / с разделителем 2 во избежание вытекания жидкости.

Для очистки мембраны и замены прокладок разрешается снимать нижний фланец разделителя. Прн этом следует проявлять осторожность, не допуская повреждения или деформации мембраны.

При прочих равных условиях система измерения, заполненная разделительной жидкостью, имеет примерно в 100 раз большее время запаздывания, является колебательной

системой и требует дополнительного демпфирования.

Так как колебательный характер в большее время запаздывания измерительных систем не всегда приемлемы в системах регулирования и противоаварийной зашиты, при использовании разделительных жидкостей и сосудов в таких системах следует стремиться уменьшать количество используемой разделительной жидкости, сводя к минимуму расстояние между разделительными сосудами и приборами.

Раздел б

НАЛАДКА СРЕДСТВ И СИСТЕМ ИЗМЕРЕНИЯ РАСХОДА

6.1. ОБЩИЕ СВЕДЕНИЯ

Расход вещества характеризуется количеством вещества (массовым или объемным), проходящего через определенное сечение канала (трубопровода, потока, водослива и т. п.) в единицу времени.

Объемными единицами измерения расхода Qv могут быть, например, м/с, м/мин, м/ч, а массовыми Q„, - кг/ч, т/ч.

Для пересчета массового расхода в объемный можно использовать зависимость Qv = Q™/p. где р - плотность среды в рабочих условиях.

В зависимости от конструкции преобразователя расхода, т. е. устройства, непосредственно воспринимающего измеряемый расход вещества, расходомеры делятся на соот-ветствуюияие виды. Наиболее распространенными из них являются расходомеры переменного перепада давления.

Принцип измерения расхода расходомером переменного перепада давления основан на том, что в зависимости от расхода вещества изменяется перепад давления на неподвижном сужающем устройстве, установленном в трубопроводе или элементе трубопровода.

В качестве указанного неподвижного устройства используется один из типов су-жаюияих устройств:

расходомерная диафрагма (диафрагма), представляюияая собой диск с отверстием;

расходомерное сопло (сопло), представляющее собой устройство с круглым отверстием, имеюншм плавно сужающуюся часть на входе и цилиндрическую часть на выходе, а в особых случаях - только

сужающуюся илн только цилиндрическую часть;

расходомерная труба, представляюияая собой устройство, имеющее на выходе диффузор, обычно в виде расходящегося конуса, предназначенного для возможно полного восстановления потенциальной энергии потока;

труба Вентури, представляющая собой устройство, имеющее входной цилиндрический участок, переходяияий в сходяияуюся коническую часть, цилиндрическую горловину и длинный (угол 7-15) диффузор.

6.1.1. ИЗМЕРЕНИЕ РАСХОДА ГАЗОВ И ЖИДКОСТЕЙ СТАНДАРТНЫМИ СУЖАЮЩИМИ УСТРОЙСТВАМИ

С 01.01.1983 г, распоряжением Госстандарта введены в действие «Правила измерения расхода газов и жидкостей стандартными сужающими устройствами» РД 50-213-80.

В дополнение к этим правилам разработан «Методический материал по применению» РД 50 - 213 - 80, в котором указаны опечатки, уточняется РД 50 - 213 - 80 и даны примеры расчета сужающих устройств для различных сред.

К стандартным (нормализованным) сужающим устройствам согласно РД относятся диафрагмы, сопла и трубы Вентури, удовлетворяющие требованиям этих Правил и применяющиеся для измерения расхода вещества без их индивидуальной градуировки.
