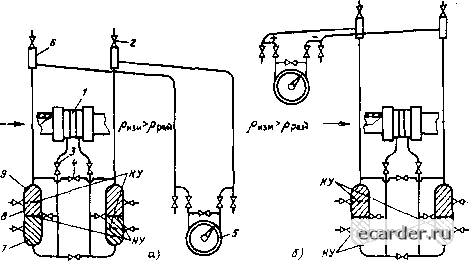

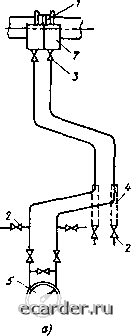

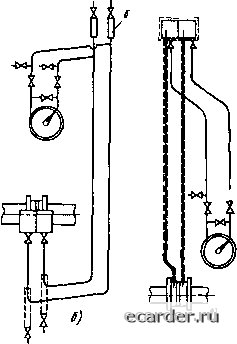

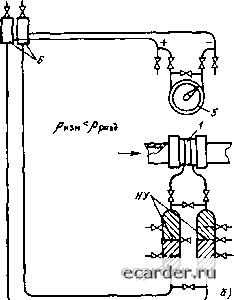

Слаботочка Книги На рис 6.6,6 показан случай, ко1да дифманометр расположен выше сужающего устройства В iiHx случаях в высших точках импульсных линий необходимо устанавлива[ь i азосборники. Газосборники устанавливают также в том случае, если неосуществим односторонний уклон линий (рис. 6.6, в). Уклоны линий, показанные на рис 6.6, в, должны способствовать скапливанию воздуха (газа) в высших точках обвя1ки. Перед диф манометром рекомендуется устанавливать отстойные сосуды. Измеряемая среда ~ жйдкосгь с температурой выше 120 °С. В этом случае обязательным является применение уравнительных сосудов. Отбор давления от сужающего устройства, расположенною на горизон 1альном (нак зонном) участке трубопровода, ;юлжсп выполняться в средней части трубы горизонтально или наклонно к уравнительным сосудам. Импульсные проводки далее к дифма-иометру выполняют так же, как в рассмот-ренюм выше случае. Измеряемая среда - газ. При измерении расхода таза дифманометр рекомендуется устанавливать выше сужающего устройства, так как при этом предотвращается возможность попадания конденсата из трубопровода в импульсные трубки и дифманометр. Отбор давления от сужающего устройства, находящегося на горизонтальном (нак тонном) трубопроводе, должен выполняться в верхней части 1рубы.  Рис. 6.7. Схемы измерения расхода таза; и - ддфманомсгр выше сулаютего устройства, б - дифманометр ниже сужаюшет о устройства, i -5 - см. рис 6 6 Импульсные линии на всем протяжении должны иметь односторонний уклон, как показано на рис. 6 7, а. Если это осуществить невозможно, то в нижних точках отельных участков линий следует установить отстойные сосуды. Отстойные сосуды необходимо применять в нижних точках линий и при расположении дифманометра ниже сужающс! о устройства (рис. 6.7,6) с целью улавливания конденсата, образующе! ося в импульсных трубках. Измеряемая среда - водяной пар. При измерении расхода пара дифманометр желательно располагать ниже сужающегося устройства. Отбор давления от сужающего устройства, расположенно! о на горизонтальном трубопроводе, должен выполнят ься в средней части трубы Поскольку в импульсных линиях при измсре!ши расхода пара будет образовываться конденсат, уклоны импульсных линий при расположении дифманометра ниже hj!h выше сужающего устройства аналогичны уклонам для схем импульсных проводок при измерении расхода жидкости. Примеры вьнюднения импульсных проводок при измерении расхода пара показаны на рис. 6.8. На рис. 6.8, в приведена схема импульсной проводки, которая може i применяться при давлении пара менее 0,2 МПа и расстоянии между трубопроводом и сосудами не более 4 м. При этом трубки, соединяющие сужающее устройство с сосудами, должны иметь внутренний диаметр не менее 25 мм Соблюдение при давлении пара < < 0,2 МПа указанных значений диаметра импульсных трубок, расстояния между трубопроводом и сосудами, а также наличие теплоизоляции (показана н1триховыми линиями) обеспечивают нормальный режим конленса-тообразования Измеряемая среда - агрессивньш газ или жидкость. Измерение расхода в этом случае осуществляется с помощью разделительных сосудов и разделительной жидкости, находящейся в сосудах и импульсных линиях. Отбор давления от сужающего устройства прн измерении расхода газа в горизонтальном (наклонном) трубопроводе должен выполняться в верхней части трубы, а для жидкости ~ в нижней части. Примеры выполнения импульсных проводок при измерении расходов агрессивной жидкости или газа приведены на рис. 6.9 - 6.11.   (XJ- Рис 6 8 Схема измфения расхода пара ii - лифманометр ниже сужающего устройства, й - лифманометр выше сужаюшего устройства, в- дифмаиометр и > равнительиыс сосуды выше сужаюшего устройства. 7-6-см рнс 66, 7 - уравни- Te.Jbj!bie конденсационные сосуды    Рис 6 9 Схемы измерения расхода ai рессивной жидкости при рнзм < Рразд (1 - дифманоме1р ниже сужающего ус1ройства б - дифман омет р выше сужающего устройства, / 5 б - см рнс 6 6, 4 - разделительный сосуд, 7 - уравнительный вентиль, 8 - агрессивная жидкость, 9 - разделительная жидкость, НУ начальный уровень разделительной жидкости КУ- конечный уровень разделительной жидкости  Рис. 6.10. Схема измерения расхода агрессивной жидкости при Ритч > Рразд-а - дифманометр ниже сужающего устройства; 6 - дифманометр выше сужающего устройства, I -i, 5, 6 - см рис. 6.6, 4 - уравнительный сосуд, 7 - агрессивная жидкость; 8 - разделительная жидкость, 9 - разделительный сосуд; ЯУ, ЛГУ -см. рис. 6.9   Рис. 6.11. Схема измерения расхода агрессивного газа при плотности его конденсата Ркокд "- Рразл- а - дтфманометр ниже сужающего устройства. 6 - дифманометр выше сужающего устройства, 7 - 5, 5 - см. рис 6.6; - ypaвнитeJтьный вентиль; б - разделительный сосуд; 7 - разделительная жидкость; S - агрессивный газ (конденсат); ЯУ, КУ - см рис. 6.9 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 [46] 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
