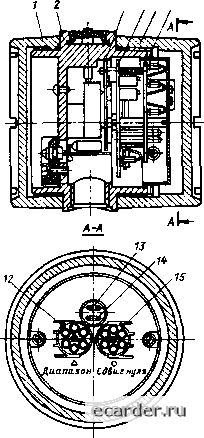

Слаботочка Книги S 5 S   i. Воздействия измеряемой разности давлений (большее давление подается в «плюсовую» камеру 7, меньшее - в «минусовую» камеру (2) вызывают прогиб мембран 8, изгиб мембраны тснзопреобразова [еля 4 и изменение сопротивления тензорезисторов Электрический сигнал от тензопреобра-зователя передается из измерительного б[Ока в элек1ронное устройство i по проводам через вывод 2. Измерительный блок выдерживает без разрушения воздействие односторонней перегрузки рабочим избыточным давлением. Это обеспечивается тем, что при такой пере-[рузке одна из мембран 8 ложится на профилированную поверхность основания 9. Схема преобразователей «Сапфир-22ДД» мо;елей 2450, 2460 показана на рис. 6.13. Мембранный гензопреобразователь 4 размещен внутри корпуса 8 и отделен от измеряемой среды мегаллическими гофрированными мембранами 7. Внутренние полости 6 и 10 заполнены кремнийорга-ничсской жидкостью. Фланцы 9 уплотнены Рис. 6.14 Элек! ройный блок преобразователя «Сапфир-22ДД» прокладками 3. Измеряемая жидкость через «плюсовую» камеру 5 и «минусовую» камеру воздействует на мембраны 7 тензопреоб-разователя, вызывая изменение сопротивления тензорезисторов. Измерительные блоки выдерживают одностороннюю перегрузку давлением до 16 МПа для преобразователей модели 2450 и до 20 МПа - для преобразователей модели 2460 Электрический сигнал от тензопреобра-зователя подается из измерительною блока в электронное устройство ( по проводам через вывод 2. Электронный преобразователь смонтирован на платах 4, 6, 3 (рис. 6.14), размещенных внутри специального корпуса 2. Корпус закрыт крышками / и 5, уплотненнь[Ми резиновыми кольцами. Преобразователь имеет сальниковый кабельный ввод 9, колодку зажимов (( для подсоединения жил кабеля и болт W для заземления корпуса. Корректоры 7 и S служат соответственно для плавной настройки диапазона и нуля выходноео сигнала. Перемычки 12. 15 служат для грубой настройки нуля и диапазона выходного сигнала. Зажимы 3 и 4 ко;юдки зажимов / / предназначены для контроля выходного сигнала. Эти зажимы могут быть использованы ддя подключения миллиамперметра постоянного тока, который должен иметь требуемую точность и падение напряжения на котором не должно превышать 0,1 В. Проверка преобразователей. Преобразователи измерительные типа «Сапфнр-22» (например, «Сапфир-22ДД». «Сапфир-22ДИ», «Сапфир-22ДГ» и др.) поверяются в соот- ветствии с требованиями методических указаний по поверке МИ 333 - 83. При поверке преобразователей типа «Сап-фнр-22ДД» номинальное значение измеряемого параметра устанавливают при сообще-HH1 «минусовой» камеры с атмосферой и подаче соответствующего избыточного давления в «плюсовую» камеру. Средства поверки должны быть выбраны в соответствии с формулой (6.5). За нормирующее значение для преобразователей типа «Сапфир-22 ДД», «Сапфир-22ДД-ВН» принимается верхний предел измерений входного параметра. Пример 6Л, Требуется определить воз-мсжность поверки преобразователя типа «Сапфир-22ДД» модели 2420 класса точности 0,25 с верхним пределом измерения 2,5 кПа, с выходным сигналом 4 - 20 мА с использо-ватием для измерения входного сигнала Mi-KpOManOMCTpa типа МКВ-250 класса точности 0,02 и прибора комбинированного цифрового типа Щ68014 класса точности 0,02/0,01 на поддиапазоне 100 мА, контролирующем выходной сигнал. Предел допускаемой основной погрешности прибора МКВ-250 составляет Адбр! = = 0,0002 2,5 = 0,0005 кПа. Предел допускаемой основной ногреш-нс сти (1.6) прибора Щ68014 на нижнем предельном значении выходного сигнала составляет Добр2 = 0.02 + 0,01 ( /н - 1) = = 0.02 + 0,01 (100/4 - 1) = 0,26, где h = = 100 мА - ток на конечной отметке шкалы прибора; /н = 4 мА - ток на нижнем предельном значении входного сигнала. В единицах тока Добр2 = 0,0026 -4 = ±0,0104 мА. Тогда условием поверки (6.5) будет (0,0005/2,5 + 0,0104/16)- 100 < (1/4).0,25, т. е. 0,08 0,06. Таким образом, условие не выполняется, н<) при согласовании с местным органом Госстандарта коэффициента С = 1/3 оно выполняется и указанные средства поверки п1шгодны. Далее собирают поверочную схему, при-в£-денную на рис. 6.15, и проводят операции поверки. Преобразователи типа «Сапфир-22» о1)ычно комплектуются с блоками питания 2.;БП-36, технические характеристики которых и схемы соединений приведены далее. Преобразователи типа «Сапфир-22ДД» («Сапфир-22ДД-Вн») могут работать с блоком извлечения корня типа БИК-1, который олисаи ниже.
Рис. 6.15. Схемы поверки преобразователей «Сапфир-22ДД»: я - с предельными значениями выходного си1 нала преобразователя 0-5 и 0-20 мА; б - с предельными значениями выхолното сигнала преобразователя 4-20 мА: G - источник питания посюянного тока, например 22БП-36; магазин сопротив- лений РЗЗ; R2 - магазин сопротивлений, например Р4831 или образцовая катушка сопротивления Р331. ИП - вольтметр цифровой, например Щ1516 или потенциометр РЗЗЗ Рассмотрим вариант, когда преобразователь типа «Сапфир-22ДД» соединен с блоком питания 22БП-36 и имеет выходной сигнал, пропорциональный перепаду давлений, К операдням проверки от носятся: внешний осмотр, опробование, определение основной погрешности и вариации выходного сигнала. После сборки схемы следует проверить герметичность системы, состоящей из соединительных линий и образцовых приборюв, давлением, равным верхнему пределу разности давлений проверяемого преобразователя. При определении герметичности систему отключают от устройства, создающего давление. Систему считают герметичной, если после 3 мин выдержки под давлением, равным верхнему пределу измерений, в течение последующих 2 мин в ней не наблюдается падения давления. Внешним осмотром преобразователя устанавливают наличие илн отсутствие повреждений и соответствие маркировки его паспортным данным. С особой тщательностью осматривают преобразователи взры-воэащищенного исполнения. При опробовании проверяют работоспособность преобразователя и функционирование корректора нуля. Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего. При этом должно наблюдаться изменение выходного сигнала. Функционирование корректора нуля проверяют, задав одно (любое) значение измеряемого давления. Корректор нуля поворачивают по часовой стрелке и наблюдают изменение выходного сигнала. Затем корректор нуля поворачивают против часовой стрелки и наблюдают изменение выходного сигнала в противоположную сторону. Основную погрбЩность определяют не менее чем на пяти значениях измеряемой величины, достаточно равномерно распределенных в диапазоне измерения, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала. Для преобразователей разности давлений одно из промежуточных значений должно составлять (10±2)% верхнего предела измерений. Основную погрещность определяют при прямом и обратном ходах. Расчетные значения выходных сигналов в зависимости от измеряемого перепада давле1щи и допуске на отклонение выходных сигналов для преобразователей различных классов точности приведены в табл. 6.21 - 6.23. При определении расчетных значений выходных сигналов приборов, измеряющих разность давлений, следует пользоваться данными табл. 6.21, увеличив табличные расчетные значения на 10% диапазона измерения выходного сигнала. Так, например, для преобразователей «Сапфир-22ДД» с диапазоном изменения выходного сигнала 0-5 мА данные табл. 6.21 следует увеличить на 0,5 мА, с диапазоном 0 - 20 мА - на 2 мА, с диапазоном 4 - 20 мА - на 1.6 мА. При нулевом перепаде давления значение выходного сигнала должно быть равно нижнему предельному значению. Вариация выходного сигнала определяется при каждом поверяемом значении измеряемого параметра, кроме значений, соответствующих нижнему и верхнему пределам измерений. На практике принято вместо определения действительных значений погрещности и вариации устанавливать соответствие расчетных значений входных (выходных) параметров их допускаемым значениям. Допускаемое значение (допуск) рассчитывают, исходя из класса точности и нормирующего значения (в данном случае верхнего значения предела измерения нли максимального значения выходного сигнала). При определении основной погрешности абсолютное значение разности действительного и расчетного значений выходного Таблица 6.25. Положение перемычек ..для смещения нуля и изменения диапазона нэмеретшн раз.шчных молелен преобразователей типа мСапфкр-22ДД» Значения смешения нуля выходного сигнала в процентах наибольшего диапазона измерений модели Положение перемычки 12 {рис 6,14) для требуемого диапазона измерений в пропевтах наибольшего диапазона измерений модели Положение перемычек 13 и }4 для преобразователей с возрастающей характеристикой выходного сигнала 10-г +1 7-24 24-41 41-58 58-75 75-90 10-г -27 -27-г -44 44-=- -61 61 -г -78 78 -г -100 6 или 5 6 или 5 6 нли 5 5 или 4 5 или 4 5 нли 4 5 или 4 4 или 3 4 или 3 4 нлн 3 4 нлн 3 4 или 3 3 или 2 3 или 2 3 или 2 3 нли 2 или или или или или 5 или 5 или 5 или 5 нли 5 нли или или или или нли или нли или или илн или или АА и ВВ АА и ВВ АВ н АВ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 [49] 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
||||||||||||||||||||||||
