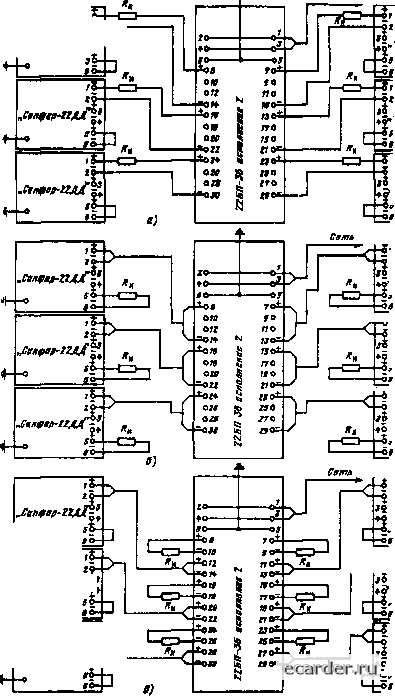

Слаботочка Книги  ,lh-o Рис, 6.18, Схема соединений блока питания 22БП-36 исполнение 2, с «Сапфир-22ДД» с выходным сигналом 4 - 20 мА: а - нагрузка включена в разрыв провода питания; 6 - нагрузка подключена .. вателя; е - нагрузка подключена к блоку питания  Резербмое питание Рис. 6.19. Функциональная схема блока швлечения квадратного корня БИК-1 (мо;уль питння кондуктнвного разделения). В основе операции извлечения корня лежит принцип преобра ювания сигнала ryieM двойной модуляции (время-импульсной и амплитудной) с последующей фильтра-нией импульсного сигнала активным фильтром. Функциональная взаимосвязь в работе >злов блока заключается в следующем. Резистивный преобразователь i осуществляет преобразование входно! о токового сигнала 0-5 или 4-20 мА в сигнал нанря-яения, который затем подается на инвертирующий вход операционного усилшеля с сбра1Ной ЯС-связью, работающего в режиме фильтра нижних частот 3. Сигнал, снимаемый с выхода фильтра 3, т.оступает иа щиротно-импульсчый модулятор (ШИМ) 5, который преобразует сигнал напряжения постоянного гока я однополяр-ные импульсы прямоугольной формы, сле-;,уюп1ие с переменной скважностью, зависящей от амплитуды сигнала, подаваемого г[а его вход. Выходной сигнал ШИМ 5 подается на один из входов амплитудного модуля-1 ора 2, выполненного по схеме однополу-периодного выпрямителя и собранного на операционном усилителе. На другой вход амплитудного мо.гулятора nociynaeT выходной сигнал фильтра 3. Во время формирования импульса модулятором 5 выходной СИ1 нал фильтра 3 не проходит через амплитудный моду;гя10р 2, а во время паузы .между импульсами указанный сигнал проходит через него Сигнал с амплитудного модулятора 2 поступает па вход фильтра 3. Фильтром 3 осуществляется выделение Средней составляющей преобразованного входного (информативного) сие najEa. Сформированный фильтром 3 сигнал напряжения постоянного гока далее поступает на узел 9 для преобразования в унифицированный выходной сигнал тока 0 - 20 или 4-20 мА. При выходном сигнале 0 - 5 мА сформированный на фильтре 3 сигнал напряжения постоянного тока преобразуется в сигнал тока в узле /О и далее поступает на выход БИК-1, минуя узе-е 9. Для исключения i альванической связи При питании блока от резервного исючника включен ЕЕреобразовагель 7 постоянного тока в переменный, выполненный но схеме генератора Роэра, на выходе которою установлены выпрямители б и 8. В узле 6 осуществлена доЕЮлнительная стабилизация выпрямленного напряжения. Преобразователь 7 ЕЕИЕзется от стабилизированного источника 4 постоянною гока. Внещние соединения блока вьеееолняют-ся проводами сечением 0,2-3 мм с учетом входного сопротивления и сопротивлепия нагрузки, значения которых бьEJШ указаны ранее. Схемы виещних соединений блока показаны на рис. 6.20 - 6.23. Зажим иа корпусе блока, lEpejназначен- ZZAA"  Рис. 6 20. Схема соединений блока ЕИК-1 с преобразователем «Сапфир-22ДД» с вых ным сигналом 0 - 5 мА прн питании блока от сети переменного тока: а -~ при выходном сигна.ге 0-5 мА; 6 - при выходном сигнале 0-20 или 4-20 мА Сеть  Рис. 6.21. 6 Каладка средств измерений 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 [51] 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
