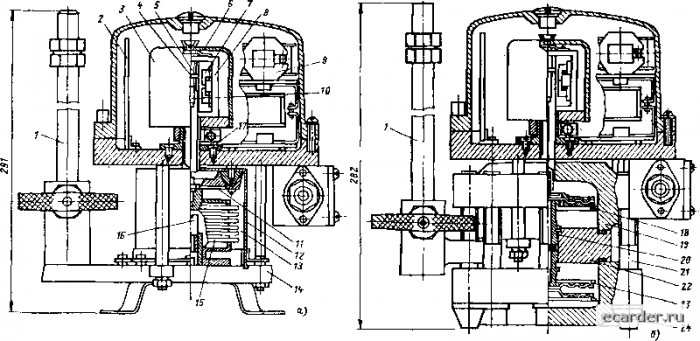

Слаботочка Книги иитного потока и потока обратной связи в электрический сигнал рассогласования в виде напряжения [7, усилительное устройство УП-МКР, предназначенное для усиления сигнала рассогла-сованая и получения выходного сигнала постоянного тока /ых пропорционального расходу; элемент обратной связи ОС. предназначенный дтя создания магнитного потока обратной свя ш Фо с при протекании в нем выходного сигнала /выи- Принцип работы дифманометров заключается в следующем. Измеряемый параметр преобразуется чувствительным элементом ЧЭ в пропорциональное перемещение постоянного магниi а М. который создает управляющее воздействие в виде магнитного потока Фм и вызывает изменение намагниченности сердечников Mai нитомодуляпионно-го преобразователя ММ/7. При этом возникает си[ нал рассогласования U, который управляет выходным си налом усилителя. Усиленный и преобразованный сигнал nociy-пает в линию дистанционной передачи и одновременно в обмотку связи ММЯ, которая создает магнитный поток, компенсирующий воздействие управляющего маг-ннтното потока. Рассмотрим подробнее конструкцию и взаимодействие элементов, входящих в схему дифманометров На рис 6 25 показаны конструкции измерительных блоков дифманометров ДСЭР-М и ДМЭР-М- Измерительный блок дифманометра ДСЭР-М состоит нз силь-фонпого чувствительного элемента 75. И }мерительный блок дифманометра ДМЭР-М состоит из мембранного блока 20, крыщек ]9 и 24, стянутых болтами 27. Мембранный блок и крышки образуют две камеры:«плюсовую»(нижиюю) - между нижней крышкой и подушкой мембранного блока и «минусовую» (верхнюю) - между верхней крышкой и подушкой. Мембранный блок состоит из двух мембранных коробок IS и 23, ввернутых в подушку 22. Каждая из мембранных коробок сварена роликовой сваркой из двух мембран, профили которых совпадают. Внутренние полости коробок заполнены дистиллированной водой. На ниппель силь-фониого чувствительного элемента 15 и верхней коробки 18 навертывается магнитный плунжер 70. Плунжер находится внутри разделительной трубки 17. Подвод давлений осушествляется через штуцеры / и каналы в подушке 22. В конструкции дифмаиометров-расходо- меров предусмотрено 12 типоразмеров измерительных блоков. В идеальном виде ММП можно рассматривать как магнитный мост (рис. 6.26, й и б), два плеча которого составляют постоянный Mai нит /, а остальные два - вспомо! ательный магнитопровод 2. В диагонали этого моста находится индикатор магнитных потоков 3, представляющий собой мат ни гопровод специальной формы. Для обеспечения возмоЖ1юсти воздействия внешнего магнитного поля он представляет собой плоскую спирШ1ь, собранную из пластин пермаллоя, разделенных немагнитными прокладками (рис. 6.26,в}. На спиральном магнитопроводе индикатора помещены обмотки возбуждения, питаемые напряжением переменного тока, и обмогки o6pai ной связи, в которой нротекае1 1юстоян-ный ток обратной связи Магнитные потоки постоянного магнита Фм н обмотки обратной связи Ф. всегда должны быть направлены навстречу друг другу, а переменный магнитный поток обмотки возбуждения Фв может быть направлен по отношению к магнитному потоку постоянного магнита в одну (магнитопровод /) или дру1ую (магнитопровод ) сторону в зависимости от фазы питающего напряжения Основной Mai нитный поток постоянного Mai пита (рис. 6.26, а) замыкается через вспомогательный магнитопровод. Однако благодаря наличию сравнительно больших воздушных зазоров некоторая часть магнитного потока в виде потоков рассеивания ответвляется в диагональ моста, т.е. в индикатор магнитных потоков В нейтральном положении магнита ответвляемые в индикатор магнитные потоки имеют противоположное направление и равны по значению Результирующий магнитный поток практически отсутствует. При смещении магнита из нейтрального положения в ту или другую сторону симмерия магнитного моста нарушается и в его диагонали (по спиральному Mai ни i онроводу индикатора магнитных потоков) протекает магнитный поток определенно! о направления в зависимост и от направления перемещения и полярности магнита. Реальный ММП (рис. 6.27) состоит из двух вспомогательных магнито проводов (поз. 8 на рис. 6.25) - левого и правого, которые соединены между собой винтами. На каждом вспомо! ательном магнитопроводе размещен спиральный магнитопровод (см. рис, 6.26, в), выполненный в виде набора пластин с немагнитными прокладками. На  Рис. 6.25. Дифманометры сильфонные ДСЭР-М (а) и ДМЭР-М (б): / - ниппель полвода давления. 2 - плата усилигеин, 3 - ММП; 4 - феррома! нитный ползун; 5 - вин1 корректировки нупя. 6 - экран, 7 - катушки; S - вспомогательные магнитопроводы ММП; 9 - блок питания; /О - магнитный плунжер, -плоская пружина; 72-кожух; - измерительный Gjfok, ?4 - основание кож>ла J2, /5 - сильфонный ЧЭ, У6 - регулируемая опора oi раничения хода сильфона, /7 ~ разделительная трубка плунжера 10; 18 23 - мембранные коробки; 19 и 24 - крышки мсмбранно[о бпоки: - мембранный блок; 2/- болты, стигнваюшие мембранный бюк, 2" - попушка, в которую ввернуты мембранные коробки 18 и 23   Рис. 6.26. Магнитные потоки в ММП дифманометра-расходомера ДМЭР (ДСЭР): а - распределение магнитных потоков при нейтральном положении магнита, 6 - распределение магнитных потоков при смешении магнита, в - направление магнитных потоков в магнитопроводе индикатора при изменении фазы питающего напряжения, J - постоянный магнит; 2 - вспомогательный магнитопровод; 3 - индикатор магнитных потоков d а) 6 о 5 f S  Рис. 6.27. Магнитомодуляциоиный преобразователь: а - схема соединения обмоток; б - принципиальная электрическая схема каждом спиральном магнитопроводе установлено по две катушки 4 (см. рис. 6.25). В каждой катушке имеются две обмотки: первичная tvi = 300 витков (половина обмотки обратной связи) и вторичная Wj = 750 витков (половина обмотки возбуждения). Механизм преобразователя закрыт экраном б для защиты от внешних магнитных полей. Концы обмоток катушек выводятся на колодку зажимов. Корректировка нуля осуществляется вращением винта 5, при этом ферромагнитный ползун 4 совершает поступательное движе- ние, за счет изменения положения которого обеспечивается настройка нулевого значения выходного сигнала. Электрическая схема соединений обмоток ММП показана на рис. 6.27. й. На каждом (левом и правом) спиральном магнитопроводе размещены обмотки возбуждения ОВ и обратной связи ООС. Эти обмотки образованы за счет последовательного соединения соответствующих полуобмоток катушек / и . Принципиальная электрическая схема ММП приведена на рис. 6.27,6 На рисунке 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 [53] 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
