Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 [54] 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 показаны две обмотки ОВ и две обмотки ООС, которые расположены на разных спиральных магнитопроводах. Обмотки ОВ вкльзчены в два противоположных нлеча измерительного моста, а двумя другими плечами служат постоянные балластные резисторы. Схема на рис. 6.27,6 является входной цепью усилительного устройства типа УП-М-МКР (см. рис. 6.24). Схема усилительного устройства содержит кроме входной \lqnv измерительного моста также усилитель постоянного тока, усилитель мощности, квадратор и блок 1штания (рис. 6.28). Входная цепь, состоящая из балластных резисторов Ry и Rj, выпрямительных диодов микросхемы ЭМ1 и фильтрующей емкости Ci, вместе с обмотками возбуждения ММП образует измерительный мост. К одной диагонали этого моста подводится напряжение питания в виде прямоугольных импульсов с частотой 400 Гц. которые формируются с помощью специального генератора, выполненного на интС! раль-  Рис. 6.28. Принципиальная схема усилительною устройства УП-М-МКР дифманометров ДСЭР-М и ДМЭР-М ной микросхеме ЭМЗ, с другой диагонали снимается сигнал разбаланса в виде напряжения постоянного тока. Этот сигнал поступает на выход усилителя постоянного тока, вьпшлненного на интегральной микросхеме ЭМ2. Усиленный сигнал постоянного тока через ограничительный резистор Кг поступает на усилитель мошности, выполненный на транзистор>е VT. ДJ[Я обеспечения устойчивой работы ММП с усилителем и уменьшения пульсации выходного сигнала в усилителе имеется динамическая обратная связь, осуществляемая с помощью цепочки Сз, RR2-В выходную цепь включена емкость Cg, Генератор для питания ММП прямоугольными импульсами выполнен на интегральной микросхеме ЭМЗ с резис горами R3 и на входах. Положительная обратная связь подается с выхода микросхемы через резистор 1 на неинвертирующий выход микросхемы, а отрицательная - через резисторы Rg и Лю и емкость Элементы Cj и определяют частоту генерации генератора. Источник питания усилительного устройства состоит из силового трансформатора Тр с двумя вторичньЕми обмотками для раздельного питания усилителя и генератора. К одной обмотке подключены выпрямительный мост на микросхеме ЭМ4, фильтрующая цепочка С4, Тр и стабилитроны К другой обмотке подключены выпрямительный мост на микросхеме ЭМ5, фильтрующая цепочка Cs, R-, и стабилитроны Стабилитроны служат в качестве делителей напряжения: VDi, /0з - для питания Ж\ VD, К05-Для пиания ЭМ2; УО. KDg - для VT,. Резистор Rs служит для компенсации температурной погрешности прибора, резистор Ri6 ~~ для уменьшения влияния изменения сопротивления нагрузки Квадратор состоит из автогенераторно! о регулирующего импульсного устройства с широтно-импульсной модуляцией (АРУ -ШИМ). функционального делителя и источника питания. Устройство АРУ -ШИМ собрано на интегральной микросхеме, его входная цепь состоит из делителя напряжения R-j, Rg и фильтрующей емкости С, служащей для уменьшения пульсации в выходной цепи усилительного устройства от наличия напряжения в квадраторе. Положительная обратная связь в АРУ-ШИМ осуществляется с помощью резистора Rig и перехода база - эмиттер транзистора VT2 функционального импульсного делителя, а отрицательная обратная связь - с помощью делителя напряжения на резне юрах R20, и усредняющей ем- кости С7. Выходными сигналами АРУ-ШИМ являются прямоугольные импульсы постоянной амплитуды, частота и коэффициент заполнения импульсов определяются амплитудой выходного сигнала. Для настройки необходимой кратности коэффициента заполнения импульсов мин/Амако при минимальном и максимальном входном токе служит переменный pte-зистор Кц. Функциональный импульсный делитель собран па транзисторе КТг- Послгедовательно с ним включены ограничительный резистор Rii и обмотка обратной связи ММП, которая шунтируется фильтрующей емкостью С. Для настройки максимального значения выходного сигнала днфма/юметров-расходомеров служит переменный резистор R7, установленный на плате квадратора и соединенный последовательно с резистором Rs-Питание квадратора осуществляется от стабилитронов VDg, VDq. Резисторы R23, Rn служат для 1Юлучения необходимого тока стабилизации стабилитроиов УОд, VDk,. Для компенсации нелинейности прибора в квадратор могут быть введены нелинейные цепочки: для компенсации «отрицательной нелинейности» - цепочка, состоящая из диода VDb и резистора Rg; для компенсации «положительной нелинейности» - цепочка, состоящая из диода VDi и резистора Rq. Номинальные сопротивления резисторов Re и Ri6 подбираются при настройке прибора. Усилительное устройство представляет собой конструкцию в виде двух узлов: усилителя и квадратора, выполненных на отдельных платах кольпевой формы Схема внутренних и внешних электрических соединений дифманометров типов ДСЭР-М и ДМЭР-М показана на рис. 6 29. Для подключения линий питания и входного сигнала техническим описанием и инструкцией по эксплуатации рекомендован кабель г ипа КНРГ с сечением жил 1,5 мм. Кабели ВВОДЯ1СЯ в дифмаиометр чере! два кабельных ввода. Нйладка средств и систем измерения расхода Разд. 6 в S я г I о о о о о о о 6 Q Q ф 9 X9IX Ц-ГЗ . . . . бдбдЬоООО ООО) tTUISWfrn \ в * J 2 1 ГЖ-7ТП-1

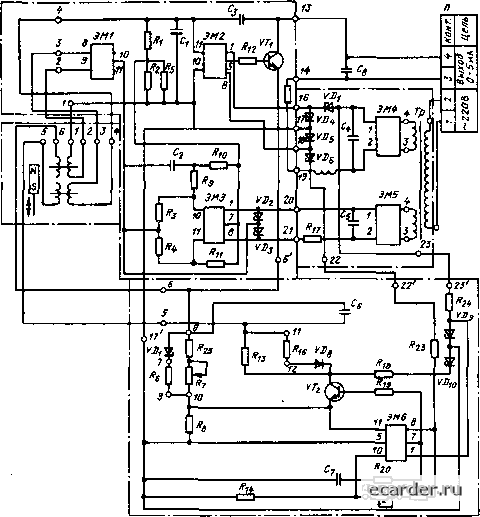

Рис 6.29. Схема электрических соединений дифманометров ДСЭР-М и ДМЭР-М: / - тлата блока питания; 2 - плата квадратора; 3 - колодка ММП; 4 - плата усилителя. 5 - колодка внешних соедИ1гений  Рис 6,30. Схема поверки дифманомет ров ДСЭР-М и ДМЭР-М: Д - дифманометр, М - образцовый манометр, тА - миллиамперметр 0-5 мЛ Для заземления прибора на корпусе имеется специальный зажим; заземление осуществляется проводом сечением не менее 2,5 мм. Рассмотрим проведение предмомтажнон проверки на примере дифманометра типа ДМЭР-М. Пр»едмонтажная проверка дифманометра должна начинаться с внешнего осмотра. Если внешний осмотр дал положительный результат, то дифманометр устанавливается в рабочее положение. Собирается поверочная схема (рис. 6.30) с соответствующими образцовыми приборами на входе и выходе и с учетом сопротивления нагрузки не более 2,5 кОм (вместе с линиями связи) Пример 6.2. Требуется определить воз-можност ь поверки дифманометра типа ДМЭР-М с номинальным перепадом давления 0-100 кПа класса точности 1 и диапазоном изменения выходного сигнала 0-5 мА при помощи миллиамперметра М2020 класса точности 0,2 на поддиапазоне 6 мА, установ-леииого иа выходе дифманометра, и образцового манометра на 100 кПа класса точности 0,15 - на входе. Для (6.5) находим Добр! = 0,0015-100 = 0,15 кПа, Добр2 = 0,002 6 = 0,012 мА, Условием пригодности (6.5) будет следующее: (0,15/100 -Ь 0,012/5)-100 < (1/4)-1, т. е. 0,39 0,25. Условие не соблюдается и, следовательно, необходимо выбрать более точные образцовые средства измерений и повторить расчет. Если ЛГИ (лабораторией государственного надзора) Госстандарта СССР согласован коэффициент С =1/3, то условие пригодности будет достаточно близко равенству 0,39 5:0,33 и выбранные средства поверки можно считать подходящими Вторым вариантом, более точным, является использование на выходе образцового магазина сопротивлений типа МСР-60М и цифрового вольтметра типа Щ1413. Тогда Добр! =0,15 кПа. На магазине типа МСР-60М установим сопротивление 2{Ю Ом. Переключатель цифрового вольтметра типа Щ1413 установим lia поддиапазон 1 В. Предел допускаемой основной относительной погрешности (1.6) вольтметра бвм = 0,05 -Ь 0,02(1/1 - 1) = 0,05, или в единицах напряжения Дди = +0,0005 1 = 0,0005 В = = ±0,5 мВ. П1эедел допускаемой основной относительной погрешности магазина сопротивлений 5маг = 0,02, или в единицах сопротивления Дмаг= ±0,0002-200 = ±0,04 Ом. Максимальное значение напряжения, измеряемого на магазине сопротивлений, 1мякс = /макс 200 = 5 200 = 1000 мВ. Погрешность максимального выходного сигнала на магазине сопротивлений Д(маг = 5 0,04 = ±0,2 мВ. Суммарная средняя квадратическая ин- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 [54] 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
