Слаботочка Книги типа P50I7/1 (для диапазона 10 - 0-10 мГн). При выборе образноБото прибора для задания тюминального перепада давлений при 01реде;[ении погрешности поверяемого дифманометра должно быть соблюдено следующее условие: Добр1-100/Лс-Ьб<;р2Су„в, (6.19) где YiioB " предел допускаемой основной погрешности поверяемого дифманометра, выраженный в процентах нормируемого значения; 6одр2 - предел допускаемой основной погрешности магазина комплексной взаимной индуктивности, выраженный в процентах диапазона выходного параметра М; Дрбр! - предел допускаемой абсолютной погрешности образцового прибора при давлении, равном предельному номинальному перепаду давлений поверяемого дифманометра; С - коэффициент запаса точности: С = 1/3 - для дифманометров класса точности 1, С=1/4 - для дифманометров класса точности 1,5 и хуже; Лакс - предельный номинальный перепад давления 1юверяемого дифманометра. Величины /ipjKL и Добр должны быть выражены в одних и тех же единицах давления После выбора образцового средства для контроля задаваемого перепада давлений собирают поверочную схему. Дифмаиометр должен быть установлен в рабочее положение. Подают электрическое питание на измерительные устройства. Ток питания при поверке должен быть равен (0,125±0,025) А для дифманометров с диапазонами выходного парамет ра О - 10 мГн, частота тока питания (50 + 0.5) Гц. Среда, передающая измеряемте давление, - воздух или газ. При использовании грузопоршнево! о манометра тина МП-6 или МП-60 между ним и поверяемым дифманометром должен быть установлен разделительный сосуд, предохраняющий поверяемый дифмаиометр от попадания в него масла. Уровень жидкости в разделительном сосуде должен находиться в плоскости торца поршня. Проверяют герметичность системы, состоящей из соединительных линий и образцового прибора, давлением, равны.м предельному номинальному перепаду давленнй поверяемого тифманометра. При определении герметичности систему отключают от устройства, создающего давление. Систему считают герметич!Юй, если после выдержки в течение 3 мин пол давлением, равным предельному номинальному перепаду давлений, в течение по- следующих 2 мин в ней не наблюдается падения давлешя. При проведении проверки должны выполняться следующие операции: установка начального значения выходного параметра дифманометра; проверка i ерметичности между «плюсовой» и «минусовой» камерами измерительного блока (при выпуске из производства ее не проводят); определение основной погрешности и вариации выходного параметра. Начальное значение выходного параметра М (взаимная индуктивность при отсутствии перепада давлений) устанавливают равным: О (для дифманометров с диапазоном выходного параметра 0-10 мГн) - по магазину типа Р5017; -10 мГн (для дифманометров с диапазоном выходного параметра - 10 + О +10 .мГн) - по магазину тина Р5017/1. Погрешность установки начального значения выходного параметра но Mai азину комплексной взаимной индуктивности не должна превышать 0,25 абсолютного значения предела допускаемой основной погрешности поверяемого дифманометра. Проверка герметичности между «плюсовой» и «минусовой» камерами изме{И1тель-ного блока. Прн проверке герметичности в «плюсовую» камеру измерительного блока дифманометра подают давление, равное предельному номинальному перепаду давлений. Допускается проводить проверку герметичности в процессе поверки при определении основной погрешности, выдерживая дифмаиометр тюд предельным номинальным перепадом давления в течение 5 мин. При этом дифмаиометр должен быть отключен от устройства, создающего давление. Дифмаиометр считают герметичным, если после выдержки в течение 3 мин под давлением, равным предельному номинальному перепаду давлений, в течение последующих 2 мин не наблюдается изменение выходного параметра М. Основную погрешность дифманометра определяют не менее чем при пяти значениях перепада давлений, в том числе при предельном номинальном перепаде. Поверку дифманометра при этих значениях перепада давлений проводят вначале при плавно возрастающем перепаде, а затем после выдержки под предельным номина.чьным перепадом давлений в течение не менее 5 мин -при плавно убывающем перепаде давлений. Предел допускаемой основной погрешности (допуск) дифманометра в процентах диапазона изменения выходного параметра М численно равен оассу точности дифманометра. Поверка основной погрешности дифманометра заключается в установке перепада давлшия и сравнении выходного параметра, соот1*етствуюшего заданному перепаду дав-леии!1, с расчетным значением выходного параметра. Разность между действительным и расчетном значениями выходного параметра не доля:на превышать предела допускаемой основной погрешности поверяемого дифманометра. Расчетные значения выходного параметра Мрасч. мГн, для номинальных значений перепада давлений определяются по фор?луле Wpac4 = МдЛ/Лмаи. (6.20) где Ма, - коэффициент, равный 10 мГн; h - заданный номинальный перепад давлений. Данные расчета выходных параметров взаимной индуктивности Мрасч н значений доп)ска для дифманометров различных классов точности приведены в табл. 6.30. Вариация выходного параметра дифмано-MCTjja определяется при каждом значении перепада давлений, кроме нулевого и предельного номинального. Предел допускаемого значения вариации дифманометра не должен превышать абсолютного значения предела допускаемой основной погрешности. Предмонтажная проверка дифманометров обычно связана с юстировкой нулевого значения выходного параметра и диапазона изм1;рения. Таблица 6.30. Расчетные зна-.ення выходного параметра взаимной индуктивности для дифманометров pa3jiH4HMX классов точности

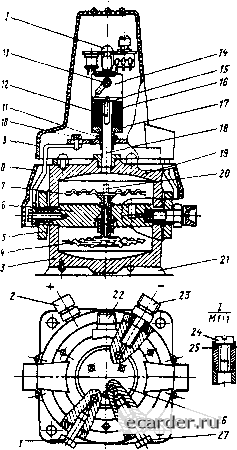

В качестве примера рассмотрим устройство, принцип действия и особенности поверки мембранного дифманометра типа ДМ-3583М. Дифманометры типа ДМ-3583М предназначены для преобразования измеряемого перепада давления в выходной унифицированный сигнал взаимной индуктивности. Дифманометры применяются в том числе и для измерения расхода жидкостей или газов, неагрессивных по отношению к сталям марок 12Х18П10Т, 40ХУЗ, сплавам 36ПХТЮ, 36П и 40КХНМ. Принцип действия дифманометра основан на деформации чувствительного элемента при воздействии на него перепада давления, вследствие чего перемешается плунжер дифтрансформаторного преобразователя, жестко связанный с чувствительным элементом. Перемешение плунжера в свою очередь преобразуется в пропорциональное значение взаимной индуктивности между первичной обмоткой возбуждения и двумя секциями вторичной обмотки, включенными встречно. Конструкция дифманометра показана на рис. 6.34, Чувствительным элементом дифманометра является мембранный блок, состоящий из мембранных коробок 4 и 7, ввернутых с обеих сторон в перегородку 6, зажатую между двумя крышками 5 и /9 с помощью натяжной муфты 5. При этом образуются две камеры - «плюсован» (нижняя) и «минусовая» (верхняя). Каждая из мембранных коробок сварена из двух или четырех мембран, профили которых совпадают. Внутренние полости мембранных коробок сообщаются между собой. Через ниппель 20 обе полости заполняются водным раствором этиленгликоля. после чего ниппель заваривается. Перепад давления подводится через штуцера 2 и 23. Штуцер 2 подводит давление к «плюсовой» камере, а штуцер 23 ~ к «минусовой». Под воздействием перепада давления в камерах нижняя мембранная коробка сжимается н жидкость нз itec перетекает в верхнюю коробку, раздувая ее, что вызывает перемешение плунжера дифтрансформаторного преобразователя и приводит в свою очередь к изменению взаимной индуктивности между его первичной и вторичной цепями. Деформация мембранных коробок происходит до тех пор, пока силы, вызванные перепадом давления, уравновесятся упругими силами мембранных коробок, В зависимости от предельного номинального пере-  Рис. 6.34. Дифмаиометр ДМ-3583М: 1 - клапан; 2, 23 - штуиера; 3, 19 - крышки; 4,7 - мембранные коробки; 5 - натяжная муфта; 6 - перегородка; Л - шитки; 9 - колпак; -траверса; И - контргайка; 12 - плунжер; 13 - винты; 14 - подвижный ко.шачок; 15 - неподвижный корпус; гб - дифтрансформаторный преобразователь; 17 - резьбовой перскодник; 18 - разделительная трубка; 20 - ниппель; 21 - лапки; 22 - тлтепсель-ный разъем; 24 - пробка; 25 - кольцо; 26 - табличка; 27 - уравнитстьис-продувочный клапан пада давления в приборе устанавливаются иембранные коробки определенной жесткости. При воздействии односторонней перегрузки коробка не повредится, так как обе 1ембрапы сложатся но профилю, вытеснив зсю жидкость во вторую коробку. При JTOM деформация мембраны останется в пределах упругости. С ниппелем 20 верхней мембранной коробки связан плунжер 12 дифтрансфор-маторного преобразователя 16. Плунжер находится внутри разделительной трубки 18, т. е. полости «минусовой» камеры. На разделительную трубку насажена катушка дифференциального трансформатора преобразователя, который резьбовым переходником 17 сопрягается с траверсой 10. На траверсе переходник стопорится контргайкой . Для защиты траверсы от случайных механических ударов, изменяющих показания прибора, служат щитки 8. Катушка закрыта колпаком 9, на котором крепится штепсельный разъем 22. Для дифманометра ДМ-3583М применяется дифференциальный трансформатор, состоящий из первичной и вторичной обмоток, размешенных на общем каркасе и закрытых экраном. Экран состоит из неподвижного корпуса 15 и подвижного колпачка 14. Такая конструкция позволяет обеспечить настройку дифманометра с MHHHMajTb-ной нелинейностью выходной характеристики, что достигается плавным перемешением колпачка 14 вдоль оси катушки. При положении колпачка, обеспечивающем минимальную нелинейность выходной характеристики дифманометра, он фиксируется винтами 13. Пример 6.5. Требуется выполнить пред-монтажную поверку дифманометра ДМ-3583М класса точности 1 на предельный перепад давления 100 кПа с помощью манометра образцового на 100 кПа класса точности 0,15 и магазина комплексной взаимной индуктивности типа Р5017. Условие выбора образцового манометра для поверки определяется выражением (6.19). Предел допускаемой основной noi решности образцового манометра Добрт = = ±0,00015 100= ±0,15 кПа. Предел допускаемой основной погрешности магазина комплексно-взаимной индуктивности 6o6p2 = 0,25. С учетом этого условие (6.19) запишется как 0,15-100/100 + 0,25 (1/3)-1, т. е. 0,4 4 0,33, Условие выбора ие выполняется, следовательно, необходимо подобрать более точный прибор контроля перепада давления, например 1рузопоршневой манометр типа МП-2,5. Вместе с тем неравенство между правой и левой частями невелико, поэтому с достаточной степенью точности можно остановиться на образцовом манометре. После этого собирается поверочная схема (рис. 6.35) и выполняются операции поверки. В процессе предмонтажной проверки 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 [57] 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
||||||||||||||||||||||||||||
