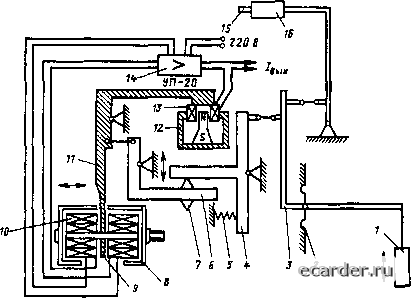

Слаботочка Книги  Рис. 7.1. Принципиальная схема датчика уровня УБ-Э матики, позволяющие передавать усилия от чувствительного элемента и блока обратной связи. Перемешение буйка /, вызванное изменением уровня жидкости, через мембрану выхода 2 и рычаг вывода 3 передается Т-образному рычагу и через подвижную опору 7 - Г-образному рычагу 6, далее рычагу , на одном из концов которого находится плунжер 9 индикатора рассогласования 8. Электрический индикатор рассогласования дифференциально-трансформаторного типа состоит из двух катушек /О, каждая из которых имеет первичную и вторичную обмотки. Питание первичных обмоток осушествляется от усилителя типа УП-20. В установившемся состоянии плунжер 9 находится на равных расстояниях от вторичных обмоток W и сигнал рассогласования, поступающий к усилителю УП-20, равен нулю. В результате незначительного перемещения плунжера 9 возникает сигнал разбаланса, снимаемый со вторичных обмоток, который 1гоступает в усилитель УП-20. Усилитель УП-20 преобразует входной сигнал переменного тока в сигнал посюяи-ното тока. Сигнал постоянного тока с выхода усилителя УП-20 подается в блок обратной связи 12. Блок представляет собой магнитоэлектрический механизм с подвижной рам- кой 75, находящейся в кольцевом зазоре и укрепленной на другом конце подвижного рычага . Через рамку проходят магнитные силовые линии постоянного магнита стержневого типа. Прн изменении выходного сигнала постоянного тока от усилителя УП-20, который проходит через обмотку подвижной рамки, ее положение в кольцевом за юре изменяется Перемещение рамки передается рычагу а следовательно, плунжеру 9 и направлено в противоположную сторону от его первоначального перемещения, вызванного изменением уровня. В результате действия обратной связи плунжер опять устанавливается в среднее положение и новому установившемуся состоянию усилий соответствует определенное значение выходного токового сигнала. Начальная масса буйка уравновешивается специальным трузом 16, навинченным на плечо дополнительного рычага 15. Корректором ну:гя, предназначенным для установки требуемого значения выходного сигна-ча, является пружина 5, изменением натяжения которой с помощью винта (на рисунке не показан) добиваются необходимою значения выходного сигнала. Схема внешних соединений датчика уровня типа УБ-Э и электрических связей мeжJy измерительным блоком и усилителем УП-20 приведена на рис 7.2. Нйладка средств и систем измерения уровня Разд. 7 Усилитель уп-го 13 fz 7f fO 3 е ? 6 53 г i Датчан уробня УБ-3 В 7 в S Ч 3 Z 1 •ZZOb выход Q-S(0-20)*\f< Рнс. 7.2. Схема соединений датчика уровня УБ-Э  Рис. 7.3. Конструкция датчика уровня УБ-Э: i - кожух; 2 - Т-образнын рычаг, 3 - фланец; 4 - рычаг; 5 - буек, 6 - подвижная oiiopa, 7 - пружина корректора нуля, 5-колодка; -bhhi корректора нуля, /О - заглушка; - Г-образныи рычаг Выходной токовый сигнал 0-5 мА снимается с зажимов усилителя 2 и 9 прн сопротивлении внеишей нагрузки менее 2 кОм и с зажимов 2 и i - при сопротивлении внешней нагрузки, равном или более 2 кОм. Выходной токовый сигнал 0-20 мА снимается с зажимов уси.1ителя 2 и 9 при сопротивлении внешней нагрузки менее Ш) Ом н с зажимов 2 н J - при сопротивлении внешней нагрузки, равном hjth более 600 Ом. Конструкция измерительного блока датчика уровня типа УБ-Э показана па рис. 7 3. Усилитель тина УП-20 представляет собой электронный блок для электрических унифицированных компенсационных дат- чиков ГСП. Он обеспечивает получение напряжения питания индикатора рассогласования дифференциально-трансформаторного типа, преобразование фазы напряжения питания индикатора рассогласования, усиление мопшости СИ! кала ин;[икатора pai.-corjtacoBaHHH, коррекцию динамических характеристик датчика и г1реобра)ование усиленного сигца.ла переменно! о тока н сигнал постоянного тока 0 - 20 мА. УcиJШтвль предназначен для работы в 1ак рытых помешениях при температуре окружающей среды от -fS до +50 "С (н тропическом исполнении - от -10 до + 55 С) и oтнocитeJTьнoй влажности не более 80% (в тропическом ис!юлнении - до 95%  чинн X  Кант рель Рис. 7.4. Принципиальная электрическая схема усилителя УП-20 Усилитель не может быть использован во взрывоопасных помещениях Принципна-ньная электрическая схема усилителя показана на рис 7.4. Схема включает в себя предварительный усилитель напряжения, фазочувствительный выпрямитель, корректирующие цепи, усилитель постоянного тока, цени пиЫния Предварительный усили1ель напряжения (на 3 ран 1ИСi орах УТ\, VT-i) предстdBj[яет собой два непосредственно связанных каскада, выполненных по схеме с общим эмиттером. Отрицательная обратная связь по постоянному току параллельного типа R4; Rs, С2, С4) стабилизирует режимы транзисторов VTi, ИГ;. Включение стабилитрона VDi в цепь эмиттера КТ, увеличивае! глубину отрицательной обратной связи по постоянному току между каскадами. Подбором резистора R5 осуществляется регулировка коэффициента усиления усилителя при его настройке. Колебательный коитур, включенный в коллекторную цепь транзистора УТ, корректирует фазовую характеристику усили- Уеиленный предварительным усилителем сигнал переменного тока через согласующий 1рансформатор TV-i поступает на фазочувствительный выпрямитель, в качестве которого используется типовая схема кольцевого демодулятора Коммутирующее напряжение на диоды VD2 - VDi подается со вторичной обмотки трансформатора ТУ. После необходимой фильтрации и обработки СИ1 нала коррек i иругощими цепями R, о - 13, 5-1 напряжение постоянного тока поступает на двухкаскадный усилитель постоянного тока. Первый каскад (на транзисторе УТ) собран по схеме с общим коллекюром, второй (на транзисторе УТ4) - по схеме с общей базой. Смещение на базу УТ3 подается со стабилитрона УО, обеспечивающего необходимую стабильность при изменении напряжения, температуры или нагрузки. При отсутствии СИ1нала значение выходного тока равно {10±3) мА, начальное значение которо!о устанавлинается подбором сопротивления резистора R6. Осгаючный ток транзистора УТ. протекающий через нагрузку, компенсируется то- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 [63] 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
