Рис 7.22. Сдемы измерения уровня жидкости в открытом резервуаре дифманомет-ром-уровнемером:

а - с уравнигельным сосудом в «плюсовой» импульсной линии: о - с уравнительным сосудом в «минусовой» HMnyjjbCiioH линии, 1 - дифманометр; 2 - нижний предельный уровень; 3 - верхний предельный уровень; 4 ~ уровень жидкости; 5 - пробка; 6 - уравнительный сосуд, 7 -- запорный вентиль; 8 - продувочный вентиль

Рис. 7,23. Схемы измерения уровня жидкости в закрытом резервуаре дифманометром-

уровиемером: а - уравнительный сосуд в плюсовой импульсной линии; й - уравнительный сосул в минусовой импульсной линии, г-3 - см. рис. 7.23; - уравни-тельный сосул; 5 - вентиль для контроля уровня; 6 - вентиль продувки

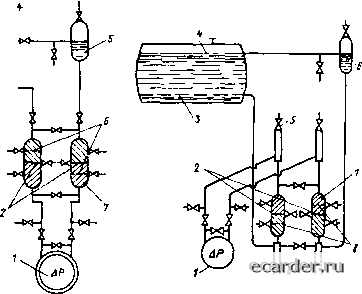

Рис. 7.24. Схема измерения уровня агрессивной жидкости в закрытом резервуаре дифманоме тром-уровнемером при рн;, < рразл-! - дифманометр; 2 - начальный уровень разделительной жндкос1и с плотностью рразл ~ нижний предельный уровень жидкости в резервуаре с плотностью Рнзч. 4 - верхний предельпьЕЙ уровень. 5 - уравнительный сосуд; б - предельные уровни разделительной жидкости; 7 - разделительный сосул

Рис. 7.25. Схема измерения уровня агрессивной жидкости в закрытом резервуаре дифманометром-уровнемером при ризм >

Рразл-

i-4 ~ см. рис. 7.24; 5 - газосборннк; 6 - уравни-(ельный сосуд; 7 - paздeJTИтeльный сосуд; И-предельные уровни разделительной жидкости. 9-отстойник

Рис 7.26 Схема измерения уровня агрессивной жидкости в открытом резервуаре при

pMJM Рразт-I - лифманометр. 2 - предельные уровни разделите 1ьнои жидкости, 3 - нижний предельный уровень жидкости в резервуаре, 4 - верхний предельный уровень жидкости в резервуаре. 5 - уравнительный сосуд, 6 - начальный уровень разделительной жидкости, 7 - разле-тительиый сосуд

газовую подушку и будет значительно от-(ичаться от истинного значения

В том случае, когда имеется значительная пульсация уровня жидкости или по условиям эксплуатации аппарата датчик уров-11Я не может быть установлен непосредственно в нем, применяют выносные камеры (см. рис 7 21, г). Уровень жидкости в аппарате и камере одинаков, как в сообщающихся сосудах

Следует обратить внимание на соответствие диапазона измерения датчика (а следовательно, длины буйка) высоте аппарата Отсюда вытекает требование правильно! о выбора высоты подвески буйка (с точки зрения технологии). Нижний конец буйка при этом должен находиться выше нижнего уровня всасывающей линии насоса, как показано на рис 7.21, е.

В месте установки датчика уровня не должно быть вибрапии, влияющей на его работу

Дифманометрические датчики уровня. Как

отмечалось выше, осмотр монтажа дифманометрических датчиков уровня наладчик дол-

Рис. 7.27, Схема измерения уровня агрессивной жидкости в открытом резервуаре дифманометром-уровнемером при рим >

Рразд

J - 7 - см рис 7 26, 8 - газосборник, 9 - отстой-пик

жен выпозщять, четко представляя проектную схему компоновки

Если схема измерения предусматривает Применение уравнительных или разделительных сосудов, то полезно еще на этапе под-i отовительного периода сравнить ее со стандартизированными схемами компоновки систем измерения уровня, которые приведены в ОСТ 25-1160-84.

Примеры компоновки систем измерения уровней в открытых резервуарах и резервуарах под давлением с применением уравнительных и разделительных сосудов различных исполнений показаны иа рис. 7 22 - 7.27.

При осмотре мест монтажа дифманометров необходимо проверить расстояние меж;[у отборами давления и сравнить их с проектными данными.

В процессе обвязки дифманометров необходимо проверить правильное! ь выбора материала импульсных труб применительно к измеряемой среде.

Соединительные линии от мест отбора к дифманометру должны быть проложены по кратчайшему расстоянию вертикально или с уклоном к горизонтали не менее 1:10.

Длина соединительных линий должна быть не более 15 м и должна обеспечивать остывание измеряемой жидкости, поступаю-

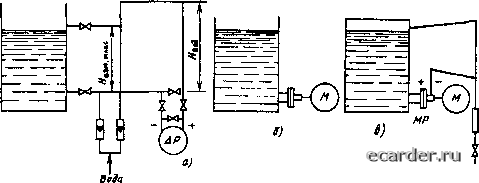

Рис. 7.28 Монтаж дифманометрических и гидростатических датчиков уровня; а - дифманометрнческий датчик уровня с подачей промывочной воды; б - гидростатический дагчн!; уровня жидкости в открытом резервуаре; е - то же в закрытом резервуаре, находящемся под

избыточным давлением

щей в дифманометр, до температуры окружающей среды.

Внутренний диаметр соединительных линий должен быть не менее 8 мм, а внутренний диаметр трубок, соединяющих уравнительные илн разделительные сосуды с отборами давлений,-не менее 12 мм

Соединительные линии должны быть герметичными, изгибы импульсных труб - плавными, без карманов («уток»), в которых в дальнейшем, после заполнения жидкостью, могут оставаться пузырьки воздуха, искажающие результат измерения.

При осмотре монтажа дифманометрических датчиков уровня с подачей в импульсные линии промывочной воды прежде всего проверяют расстояние между врезками отборов и правильность монтажа импульсных линий.

На рис. 7.28, а показана схема обвязки датчика уровня с подачей промывочной воды. Определим требования к монтажу импульсной трубки, заполняемой промывочной водой, когда плотность p,з, измеряемой жидкости больше плотности рвод воды.

Предельный перепад датчика уровня

макс - Я„у „аксРизмЙ-

Предельный перепад, создаваемый столбом воды,

вод макс ~ вояРео.чЗ

При обвязке, показанной на рис. 7.28, й,

Рнэм Рвол-

Зная плотность измеряемой жидкости и диапазон измеряемого уровня, можно найти Требуемую высоту столба воды:

яод - нэм.максРшм/рвод

Например, если Янзм „акс = Ю Ризч = = 1,2 г/см\ рвол=1 г/см\ то Явод = = {101,2)/1 = 12 м.

При осмотре монтажа дифманометрических датчиков уровня на оборудовании теплоэнергетического назначения следует особое внимание обратить на правильность установки уравнигельных сосудов.

Двухкамерные ypaBHHTCjibHbie сосуды должны быть установлены строго вертикально, причем линия среднего уровня в барабане должна проходить посредине диапазона изменения уровня в сосуде, С барабаном уравнительный сосуд соединяется двумя трубками с внутренними диаметрами 20-25 мм. Верхняя трубка должиа иметь уюшн в сторону барабана, а нижняя должна быть проложена горизонтально. Установка в этих трубках запорных вентилей не допускается. Для уменьшения теплоотдачи двухкамерные уравнительные сосуды на барабанах котлов и трубки покрываются теплоизоляцией.

Однокамерные уравнительные сосуды, устанавливаемые при измерении уровня на барабанах котлов среднего давления (до 4,0 МПа) и на вспомогательном теплосиловом оборудовании, теплоизоляции не подлежат. «Плюсовая» импульсная трубка уравнительного сосуда, подсоединяемая к аппарату, должна иметь уклон в сторону последнего.

Гидростатические дат<шкн уровня. При осмотре мест монтажа гидростатических датчиков уровня, которые должны измерять уровень загрязненных, вязких и подобных сред, необходимо убедиться в отсутствии застойных зон, патрубки с ответными флан-
