ли шкафа имеется окно для наблюдения за снгиализаиией включения БУС, облегчающее доступ к потенциометрам «Уст. нуля Нг» и «Уст. нуля СОг», а также к предохранителям и выклН5чателю блока.

На дне шкафа закреплен стабилизатор напряжения С-0,09. \

Внутри шкафа на панели установлены регулятор расхода РР, вентиль Вн и два блока фильтрации У2 и УЗ.

Анализируемый газ от щита вспомогательных устройств поступает в шкаф через штуцер IUti «Вход пробы».

Контрольный газ поступает в шкаф через штуцер ZWTj «Вход газа».

Сброс анализируемого и контрольного газа осуществляется через штуцер ШГд «Выход пробы»,

Щит вспомогательных устройст в устанавливается на расстоянии не более 30 м от точки отбора анализируемого газа. Расстояние между щитом вспомогательных устройств и шкафом анализаторов должно быть минимальным - не более 1 м.

При монтаже газовой линии должен быть обеспечен угол наклона газопровода от фильтрующего устройства (у точки отбора) до холодильника не менее 10 в сторону холодильника.

Газоанализатор может работать в двух режимах: измерения и контроля, -

В режиме измерения анализируемый газ проходит через устройства пробо-полготовки щита вспомогательных устройств. Щит вспо.могательных устройств служит для предварите.1ьной очистки (фильтр Ф,), ох.таждения (холодильник О) и понижения давления (устройство У1) анализируемого газа.

Затем газ поступает на вход шкафа анализаторов через штуцер Шт, проходит последовательно через блоки фильтрации У2 и УЗ, регулятор расхода РР, открытый вентиль Вн2 (Внэ закрыт), контрольный фильтр Ф4, ротаметр Ип, приборы ОА2109М, ОА2209М, ТП1120. Вентиль Вн служит для сброса избыточною давления,

В режиме контроля газовая смесь из контрольного баллона подается непосредственно в шкаф анализаторов через штуцера ШТ2, Шт и проходит последовательно через открытый вентиль Bhj (вентиль Bhi закрыт), контрольный фильтр Ф4, ротаметр И«2, У5 (ОА2109М), У6 (ОА2209М) и газоанализатор иа водород У7.

Наличие в анализируемой газовой смеси одновременно СО, СО2 и Н; вызывает дополнительную погрешность в показаниях ОА2109М, ОА2209М иТП1120. Для уменьшения этой погрешности введены коррекции: коррекция по влиянию изменения содержания СО и СО2 в анализируемой тазовой

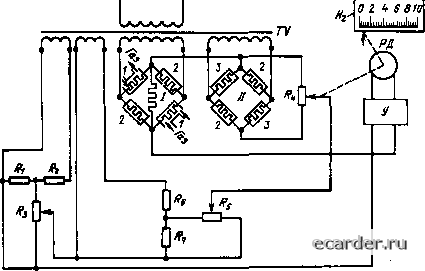

Рис. 8.31. Принципиальная электрическая схема канала анализа газа на водород газоанализатора ГАК-1:

У - электронный усилитель; РД - реверсивный двигатель; - шкала прибора КСУ2 на водорол

Рис, 8.32, Структурная схема блока унифицированного сигнала (см. рис. 8.28):

НП - измерительный преобразователь; ПН ~ преобразователь напряжения; ВУ - вычислительное устройство; УУ - устройство умножения

смеси на показания ТП1120 и коррекция по влиянию содержания Hj в анализируемой газовой смеси на показания ОА2209М.

Принципиальная электрическая схема канала анализа газа на водород газоанализатора ГАК-1 (схема приемника газоанализатора ТПЦ20 с коррекцией) представлена на рис. 8,31.

Для коррекции в самопишущий прибор КСУ2 на СО встроен дополнительный регулируемый резистор Кз, а в КСУ2 на СО2 - дополнительный регулируемый резисюр На регулируемые резисторы напряжение подается через специальные делители напряжений на резисторах К,, R2 и К, К? от дополнительных обмоток тримсформатора Тр. Напряжения с корректирующих резисторов Кз и Ri суммируются с напряжением измерительного регулируемого резистора Ri на водород, и тем самым производится коррекция показаний содержания водорода.

Коррекция показаний ОА2209М производится при помощи блока унифицированного сигнала БУС (см. рис. 4.30).

Структурная схема блока унифицированною сигнала показана на рис. 8.32.

Блок БУС выполняет две функции: преобразует нелинейный выходной сиг нал ТП1120 в линейный унифицированный сигнал постоянного тока и осуществляет коррекцию ОА2209М по водороду,

В БУС входят следующие устройства; измерительный преобразователь, вычислительное устройство, устройство умножения, стабилизаторы напряжения.

Измерительный преобразователь решает две задачи: преобразует сопротивление регулируемого резистора в постоянное напряжение (Увык н осуществляет линеаризацию показаний ТПП 20.

Линеаризация показаний осуществляется за Счет того, что сам измерительный преобразователь имеет нелинейную характеристику преобразования.

Преобразователь напряжения выполняет две функции преобразует постоянное напряжение в ток и служит для электрической установки нуля.

Д1Я коррекции показаний ОА2209М необходимо реализовать функцию

W = fctCO,lH,, (8.7)

Где к - эквивалентный коэффициент передачи вычиоштельного устройства, устройства умножения и преобразователя; Uqq - напряжение, пропорциональное концентрации СО2 в анализируемой смеси; 11 - напряжение, пропорциональное концентрации Н2 в ана ш-зируемой газовой смеси.

Вычислительное устройство служит для уси.ения СИ1 налов UcOj " н,-

В качестве устройства умножения использована компенсационная схема, в которой один из элементов с управляемым коэффициентом передачи входного напряжения охвачен отрицательной обратной связью. Принципиальная электрическая схема устройства умножения представлена на рис. 8.33.

Полевые транзисторы VTi и УТ2 в схеме на рис. 8.33 работают в режиме резисторов, сопротивления которых определяются напряжением (Утв поданным на их затворы Если Л, :» Ri/г] и /(2 fi/f"! (где fej, /сг - коэффициенты передачи операциоиных усилителей Ai, А2 при разомкнутой обратной связи; г] и г2 ~ сопротивления сток - исток полевых транзисторов VTi, VTi соответственно), то можно записать

t/Bb,x = VxiRzIri); (8.8)

и со, + Д1го, = iARJr,), (8.9)

где Д1У(702 - напряжение между входами схемы л3. Если коэффициент усиления к схемы Ai достаточно большой, то величиной С02 ~ затв/к можно Пренебречь. Тогда

(CO,/(eb,x = (ll/lH,)(?l/?2)(-2/-i), (8.10)

i« о-

-о г/со,

Рис. 8,33, Принципиальная электрическая схема устройства умножения (см. рис. 8.31)

откуда

fBb,x = ((CO,lH,/t/l)(K2/«.)(-l/-2). (8.11)

Так как

R2/R] = const, ri 2 - const и (7 = const,

(8.12)

где л, = R2i/{R 1211) - постоянный коэффициент.

Опорный сигнал Vf, = 100 мВ обеспечивается высокостабильным источником.

Под1 ш овкя i азоанали tai ора к работ к.

Если газоанализатор ранее находился в условиях, резко отличающихся от рабочих, его iTojTi отовку к работе следует вести после выдержки в нормальных условиях в течение 24 ч.

При подготовке необходимо ныттолнить следующие оттератщи:

заполнить фильтры газоанализатора соответствующими наполнителями:

фильтр предварительный - ватой;

фильтры-осушители - хлористым кальцием;

фштыр химический - бологной рулой;

ттровериз ь ттравил ьност ь мот ажа и соединения блоков, входящих в ra3oaHajiH-затор;

подготовить к работе приемники ОЛ2109М, ОА2209М и самопишущие приборы КСУ2, КСМ2 сотласно техническим описаниям и инструкциям тто KCTTjTya т аттии на данные ттриборы:

такрыть вентиль «Анал. газ» и при открытом вентиле «Контр, газ» продуть через штуцер «Вход газа» азот. Установить расход газа 0,5 л/с (расход газа устанавливается с помошью вентютя точной регулировки, pacттOJтoжeннoт о на 6ajTJTOHe). Без продувки технолот ической смесью приемник газоанализатора Till 120 включать не реко.мендуется;

включить т азоанализатор тумблером «Сеть»,

включить приемники OA2I09M, ОА2209М;

включить приемник газоанализатора ТП1120, установив ручку выключателя приемника в (толожение «Вкл.»;

прогреть газоанализатор в течение 3 ч;

произвести настройку ттрием пиков ОА2109М и ОА2209М при отключенном БУС;

произвести установку нуля ТП1120 с тто-мощью потенциометра «Уст. нуля», распо-

ложеииого на передней панели газоанализатора;

включить БУС;

продуть гачоана-тизатор азотом;

проверить, что отклонение показаний самотшшущет о миллиамгтерметра КСУ2 на СОз от нудевот о ттоложения ттри продувке не превытттаег 1 % нерхнет о npe;ieJTa измерения. Если отклонение показаний превышает 1 %, то потенциометром «Уст. нуля СО2», расположенным на передней гтанели БУС, установить нулевое положение КСУ2;

потенциометром «-Уст. нуля Н2» установить нулевое значение выходного унифицированного сигнала ТП1120 по миллиамперметру М42100, расттатоженному на ттередней панели шкафа анализаторов;

открыть вентиль «Анал. газ», при этом вентиль «Контр, газ» должен быть закрыт;

осуществить подачу анализируемого газа на вход щита вспомогательных устройств, соедитшв трубопровод со штуцером «Вход ттробы»;

ротаметром, расположенным в блоке контроля, установить расход анализируемого таза 8,3-10-" мс (0,5 л/мин).

При работе газоанализатора необходимо:

один раз в сутки производить проверку нулевых показаний ОА2109М, ОА2209М и ТП1120: отклоне1ше показаний от ттулево-го не должно превышать i % верхнего ттре-дела измерения. В процессе работы тазоанализатора отключение и замена самопишущих приборов запрещается;

регулярно проверять подачу воды в холо-дилышк ХК-1 (см. рис 8.30) и производи1ь слив конденсага не реже одного раза в сутки;

регулярно, по мере загрязнения, но не реже одттого раза в месяц, заменять фильтр Фа. в блоке контроля У4;

одновременно с заменой фильтра Ф4 произво.шть замену наполнителя фильтрую-тпего стакана фильтра Ф,;

не реже однот о раза в пять дней производить замену наполиитедя фильтра осушителя;

не реже одного раза в семь дней производить смену наполнителя химического фильтра;

следить за нормальным расходом анализируемой тазовой смеси. Проверять расход анализируемой смеси не реже одного раза в смену;

тгериодически (один раз в сутки) проверять показания газоанализаторов ТП1120, ОА2109М, ОА2209М на азоте и на одной ИТ контрольных газовых смесей.
