Для поверки промышленных рН-метров следует применять образповые рН-метры 3-го разряда, используя метод непосредственного сличения.

Пределы допускаемых погрешностей промышленных рН-метров должны составлять от 0,01 до 0,3 ед. рН, измерительных электродов - 0,2 ед. рН, вспомогательных электродов - 0,05 ед. рН.

Пределы допускаемых абсолютных погрешностей измерительных преобразователей рН-метров составляют от 0,06 до 9 мВ.

В случае поверки рН-метра по буферным растворам значения их рН в зависимости от температуры (интервал О-150С) выбираются из табл. 9.3 в соответствии с ГОСТ 8.134-74 «Шкала рН водных растворов».

На основе требований ГОСТ 8.134-74 промышленность освоила выпуск так называемых стандарт-титров для приготовления образцовых буферных растворов 2-го разря,ца по техническим условиям ГОСТ 8.135-74 «Государственная система обеспечения единства измерений. рН-метрия. Стандарг-тигры для пригоговления образцовых буферных растворов 2-го разряда».

Отклонение значений рН буферных раст- воров, приготовленных из стандар г-титров, ие должно превышать ±0,005 ед. рН номинальных значений по ГОСТ 8.134-74.

В каждую упаковку (номенклатурный индекс по ката.,Ю1 у химических товаров 330045) помешено шесть ампул с paзJшчными порошками (в соответствии с табл. 9.5, кроме 0,1 М раствора соляной кислоты), два стеклянных бойка и инструкция к пользованию. Содержание каждой ампулы растворяют в 1 л дистиллированной воды и получают шесть буферных растворов 2-го разряда на различные значения рН.

Методика приготовления и хранения буферных растворов изложена в ГОСТ 4919 - 2 - 77 «Реактивы. Методы приготовления буферных растворов». Стандарт-титры следует приобретать в конторах химреакти-вов.

Следует помнить, что образцовые буферные растворы калия виннокислого и гидрата окиси кальция должны быть насыщенными при 25 "С.

Для oпpeдeJeния рН годен только свежеприготовленный раствор гидрата окиси кальция.

Срок хранения остальных буферных рас! -воров - не более 2 мес. Для хранения используют сухие стеклянные банки с хорошо притертыми пробками. Щелочные растворы хранят в плотно закрытой полиэтиленовой

посуде. При наличии в растворе помутнения или хлопьевидного осадка раствор следует замени! ь свежеприготовленным.

Кроме названных действует также ГОСТ 17227-71 «рН-метрия. Таблетки для приготовления рабочих буферных растворов»

Таблетки предназначены для приготовления рабочих буферных растворов при настройке рН-метров. Предельное отклонение рн от номинального значения, указанного в ГОСТ, составляет ±0,03 ед. рН.

Измерительные преобразователи рН-метров должны поверяться по «Методике поверки преобразователей и комплектов рН-метров» МИ173 -79, утвержденной Госстандартом.

При проведении поверки рН-метров должны выполняться следующие операции-внешний осмотр; опробование;

определение времени установления показаний ;

определение дополнительной погрешности от влияния сопротивления в цепи измерительного электрода и в цепи вспомогательного электрода;

определение дополиительной погрешности от влияния напряжения питания, определение основной погрешности по показывающему прибору и выходному сигналу постоянною тока (только для преобразователей типа П-201);

определение дополнительной погрешности от влияния ЭДС «земля - раствор» ±1,5 В, переменного тока напряжением 50 мВ в цепи вспомогательного электрода, неременного тока напряжением 1 В между корпусом преобразователя и зажимом «земля» (только для преобразователей типа П-201).

При проведении поверки должны соблюдаться следующие условия;

температура окружающей среды (20 + + 5)°С;

относительная влажность - не более 80%;

напряжение питания (220 + 4,4) В;

частота напряжения питания (50±0,5) Гц;

должны отсутствовать источники магнитных и электрических полей, влияющие на показания поверяемых приборов;

измерительная схема и поверяемый прибор должны быть надежно заземлены.

Ниже более подробно рассматриваются устройство и особенности наладки наиболее широко применяемых промьннленных чувствительных элементов ДПг-4М и ДМ-5М, преобразователей промышленных П-201 (П-201И) и комплекта рН-201.

9.3. ЧУВСТВИТЕЛЬНЫЕ ЭЛЕМЕНТЫ ДПг-4М И ДМ-5М

Внешний вид погружного чувствительного элемента ДПг-4М показан на рнс. 9.7.

Чувствительный элемент погружного исполнения ДПг-4М состоит из электрода стеклянного 7. электрода вспомогательного (внутри корпуса) 2, коробки зажимов 4, защитного рукава 6, кожуха 7, кабеля 5, электролитического ключа 9, зашизной тарелки 5. фланца 70. соединительной коробки 5.

Установка чувствительного элемента производится на ответный фланец аппарата (резервуара).

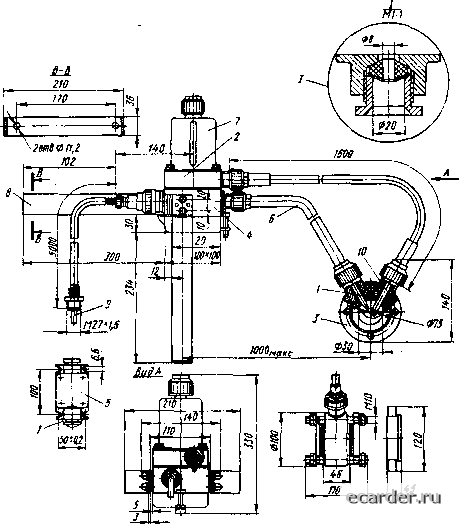

Монтаж чувствительного элемента ДМ-5М (варианты 1-4) показан иа рис. 9.8.

В состав чувствительного элемента входят электрод измерительный 1, электрод вспомогате.1Ьный 2, корпус 5, коробка зажимов 4, соединительная коробка 5, метадло-рукав б. бачок 7, кронштейн 8, кабель 9, электролитический ключ Ю. Корпус 3 чувствительно! о элемента монтируется в разрыв трубопровода.

Возможны варианты свободной установки корпуса в небо.1Ьшие бачки на сливе анализируемой жидкости.

Монтаж .магистральных чувствительных элементов ДМ-5М (варианты 5. 6) аналогичен показанному на рис. 9.8.

Подготовка •овствнтельиых элементов к работе. Для подготовки чувствительных эле-

Рис. 9.7. Чувствительный элемент ДПг-4М

ментов к работе требуются вспомогательные средства химическая стеклянная посуда, фипьтры из марли, электрические плитки и т. п. Поэтому подготовительную работу рекомендуется проводить вместе с эксплуатационным персоналом.

В арматуру чувствительных элементов погружного (ДПг-4М) или матистра.тьното (ДМ-5М) тина помещают стеклянные и вспомогательные электроды. Для обоих конструктивных исполнений чувствительных элементов находят применение вспомогательные электроды выносного проточного н непроточного типов.

Подг отовка электродов заключается в следующем.

Любой из электродов должен быть предварительно подготовлен к работе. Стеклянный (измерительный) электрод должен вымачиваться не менее 24 ч в 0,1 и. растворе соляной кислоты.

Электрод вспомогательный промышленный непроточный типа ЭВП-08 (см. рис. 9.5) при выпуске с завода может быть заполнен транспортировочным раствором.

При подготовке к работе необходимо:

сиять Транспортировочный колпачок, тщательно промыть полость электрода дистиллированной водой;

прокипятить мембрану в дистиллированной воде;

насыщенный при 20 "С раствор хлористого калия прок!Щятить в течение 10 мин, охладить до температуры 20 "С, отфильтровать и заполнить им полость электрода (для измерений при температуре ниже 5 °С следует пользоваться раствором хлористого калия с концентрацией 265 г/л);

установить резиновую мембрану 2, утопив ее в корпусе 7 на 2 - 3 мм (рис. 9.9), вставить .между стенкой корпуса и мембраной инъекционную щлу 4, выпустить воз-лупшые пузыри, образовавшиеся в растворе хлористого кадия 5, подвергнуть электрод трем циклам выдержки в кипящей воде и в воде с комнатной температурой по 15 мин. Электрод следует погружать в воду на 60 - 70 мм. Затем долить раствор хлористого калия до заполнения корпуса и удалить воздушные пузыри.

Подготовка чувствительных элементов заключается в следующем.

При применении погружного чувствительного элемента ДП1-4М стеклянный электрод устанавливается в защитную арматуру.

Для этого необходимо: пропустить кабель электрода сквозь соединительный рукав в коробку зажимов;

Рис. 9.8. Монга* чувствительною зЕСменга ДМ-5М (варианты 1-4)

подключить наконечник центра тьнои жилы электрода к белому зажиму, а наконечник электрода - к зажиму «Земля» (отдельно расположенному);

пропустить электрод сверху вниз в трубу чувствительного эдемен1а и затем уста1ювить на электрод резиновый сальник на расстояние, показанное на рис. 9.10;

собрать сначала нижний, затем верхний (на фланце корпуса) caJьникoвыe узлы, предварительно смазав тонким споем технического вазелина са.тьник и резьбу накидной I айки, которую нужно затягивать вручную

Вспомо! ательный проточный выносной этектрод чувствительною ».1еменга ДПг-4М подготавливают к работе следующим образом.

Разбирают лектролигический ключ, т е освобождают наконечник, отворачивают вин г ключа со слюдяными прокладками.

Тщательно промываюЕ систему вспомогательного электрода и внутреннюю 1юjюc[Ь напорною п1лан1а горячей, затем холодной водой. Резьбу элемента ЭХСВ-1 и место установки резинового уплогняю[це1 о KOJibiia тнш-тельно протирают фильтровальной бумагой, ч i обы не оставалось следов хлористого катня (после снятия защитного колпачка и слива транспортировоч1Юго раствора хло-рисюю ка.1ия). и смазывают тонким слоем технического вазелина

Резиновое кольцо промываю г водой, суша г, смазывают техническим вазелином и вновь надеваю! на элемент ЭХСВ-1.
