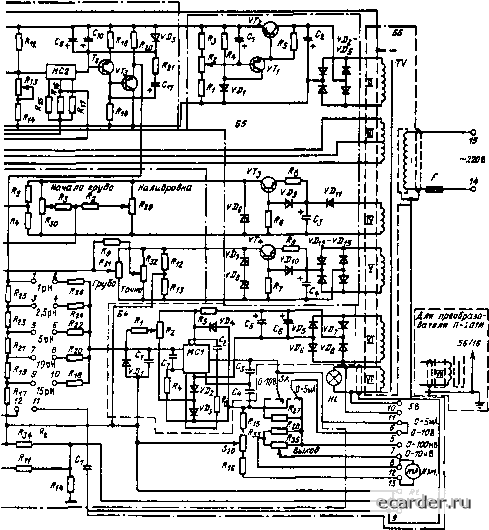

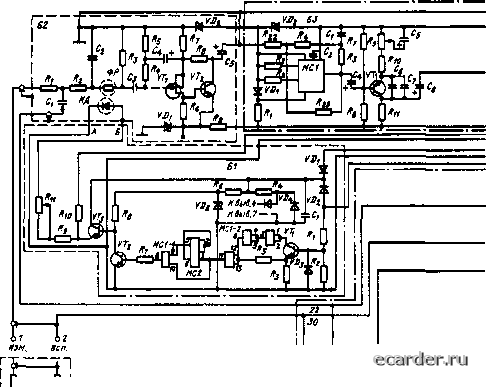

Слаботочка Книги  Рис. 9.9. Установка резиновой мембраны на элект po;ie ЭВП-08 Ввертывают элемент ЭХСВ-1 в бачок, плотно затянув торцевым ключом (см. рис. 9.4). Поднимают шланг выше уровня бачка и заливают насыщенный раствор хлористого калия в систему вс[0.могательного электрода через штуцер в верхней части бачка. Реко-.чендуется использовать насыщенный раствор хлористого калия при температуре окружающей среды на месте установки чувствитель-ноЕо элемента. Многократно поднимают шланг выше уровня бачка и опускают до уровня бачка, удаляя таким образом пузырьки воздуха из системы. Вворачивают винт ключа в наконечник под струей раствора, т. е. когда шланг опущен, чтобы избежать образования пузырьков воздуха. Проверяют сопротивление цепи вспомогательного электрода при помощи омметра между контактом ЭХСВ-1 и раствором хлористого калия с погруженным в него элект-pojEH [ ическим ключом по схеме на рис. 9.11. Сопротивление измеряют дважды с изменением полярности. За истинное сопротивление [финимаетсч среднее арифметическое из результатов двух измерений. Сопротивление должно быть в пределах 0,5 - 20 кОм. Если сопротивление будет больше или будет изменяться, то это свидетельствует о наличии воздуха в системе. В этом случае воздух удаляют указанным выше способом. При удовлетворител ьном резул ьт а ге пропускают резиновый шланг с наконечником  Рис. 9.10. Установка сальников на измерительные электроды чувствительных элементов ДПГ-4М (/i = 26 мм, li = 26 мм) и ДМ-5М ill = 75 мм, d = 80 мм)  Рис. 9.11. Проверка внутренне! о сопротивления цепи вспомогательного электрода: 1 - омметр; 2 - хлор серебряный электрод; 3 - jjieKiролитический ключ сверху вниз через трубу чувствительного элемента. Протирают наконечник от следов хлористого калия и собирают уплотнение так же, как это делалось для стеклянного электрода, Хлорссребряный элемент подсоединяют к цветному (черному) зажиму коробки зажимов (см. рис. 9.7, поз. 5), экран коак-сиагтьно! о кабеля подключают к зажиму «земля» коробки. Запас раствора хлористого калия в бачке при нормальном расходе (не более 50 мл/сут) обеспечивает 7- 10-дневную непрерывную ра-бо1у чувствительного элемента. При подготовке чувствительно! о эле- мента к включению расход хлористого калия следует сделать небольшим. Проницаемость наконечника со слюдяными прокладками изменяют, меняя число прокладок. 9.4. ПРЕОБРАЗОВАТЕЛИ ПРОМЫШЛЕННЫЕ П-201 и П-201И Преобразователь (рис. 9.12) состоит из следующих блоков: входного устройства (блок преобразователя) Б2, генератора управляющих импульсов Б/, усилителя БЗ, выход* ного усилителя Б4, блока стабилизации Б5, блока трансформатора Б6, блока измерения Б7. Принципиальная электрическая схема преобразователя показана на рис. 9.12. Блок преобразователя Б2 служит д,тя преобразования постоянного напряжения, поступающего от чувствительного элемента, в пропор1шопальное переменное напряжение. В качестве преобразователя гюстоянною напряжения используется статический фотоэлектронный модулятор, состоящий из све-тодиода ИД и фоторезистора ФР. Усилитель входного преобразователя построен на полевом транзисторе KTj и биполярном транзисторе КГ;. Фильтр R[, R2, Ci и Ci служит для ослабления помехи, вызванной действием  )ж»я, всфг\ JlaM npeoSpaM-X тжля п-гвгм Принципиальная зяектричвсмая схема термономпенсатора ТНР-3  Рис. 9.12. Принципиальная электрическая внешнего магнитного ноля на канал связи между чувствительным элементом и входной цепью усилителя. Блок усилителя БЗ состоит из усилителя переменного напряжения, демодулятора и усилителя постоянного тока. Усилитель переменного напряжения выполнен на интегральной микросхеме МС1 и транзисторе KTj. Переменным резистором осушествляется регулировка коэффициента усилении. Демодулятор, собранный на интегральном ключе МС2, осуществляет фазочувствитель-ное однополупериодное выпрямление усиленного переменного напряжения сигнала. Дальнейшее усиление сигнала осуществляется уси- лителем постоянного тока, собранным на транзисторах VTj и КТ3. Блок генератора управляющих импульсов Е1 служит для формирования управляющих импульсов частотой 25 Гц от напряжения сети частотой 50 Гц для модулятора. Схема выполнена на микросхемах MCI и МС2 и транзисторах VT-VT. Переменный резистор обеспечивает установление требуемой амплитуды управляющих прямоугольников импульсов для модулятора. Выпрямитель и стабилизатор питания схемы собран на диодах КО, - VD и транзисторе VT-i. Выходной усилитель Б4 реализован на  схема преобразователя П-201 (П-201И) 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 [93] 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 |
