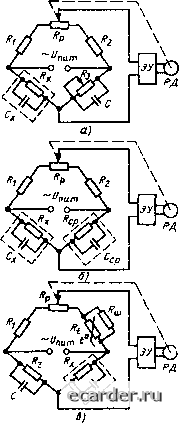

Слаботочка Книги  Рис. 9.22 Измерительные схсмье автоматических конт ак! ных кондуктомеров: а - с переменным резистором, й - с жидкостной температурной компенсацией, в - с тррморстис-тором ление и емкость электродной ячейки. Для компенсации емкостного сопротивления электродной ячейки в плечо, смежное с d, вк.[ючен кон.iCHcaiop С, емкость которого равна емкости электродной ячейки. При изменении концентрацнн контролируемого рас i вора меняется сопротивление К и в измерительной диагонали moci а кошикае! разность потенциалов. Сигнше разбшЕанса, пропорцио!1альный изменению концентрации, усиливается усилителем ЭУ и поступает па реверсивный двигатель РД, который [1ереме-шает подвижный контакт регулируемого резистора и стрелку прибора до момента компенсации. Шкш[а [[рибора может быть градуирована в единицах концентрации или удельной электрнческон проводимости раствора. В автоматических контактных кондукто-мерах применяются различные способы компенсации температуры. На рис 9.22,6 представлена схема с жидкостной гемнера-турной компенсацией. В этой схеме температурный компенсатор представляет собой электродную ячейку с сонротишЕСнием Rp и емкостью Сер, которые аналогичны параметрам и основной электродной ячейки При этом дополни 1 ельную электродную ячейку с параметрами R и С называют сравнительной, а основную электродную ячейку с параметрами и - измерительной. Сравнительную ячейку заЕЮлняют эталонной жидкостью, имеющей TCMnepaiyp-ный коэффициент, равный температурному коэффициенту контроЕИруемой жидкости, и помещают в датчик с измерительной ячейкой Rj и Cj. БлаЕ отдря равенству температурных коэффициентов эталонной и контролируемой жидкостей, а также равенству их температур изменение сопротивления измерительной ячейки oi колебаний температуры компенсируется изменением сопротивления сравни-TCJEbHoR ячейки. На рис. 9.22, в представлена измерительная схема, в которой температурная компенсация осуиествляется включением в одно из плеч моста терморезистора R,. Дли согласования температурньЕХ коэффициентов терморезистора и конт ролируемоЕ о рас i -вора параллельно терморезистору включен резистор, имеющий постоянное сопротивление Контактные кондукгомерьЕ охва! ывани широкий диапазон измерения удельных электрических проводимостей растворов: от 1-10 * до 110 1/Ом см. Бескон i акггные кондуктомеры. В последние годы получают все большее развитие концентратомеры, основанные на бесконтактных методах измерения проводимости. При бесконт акi ном меiоде отсутствует контакт чувствительной части датчика с измеряемой средой, что исключает погрешность от за1рязнения электродов. Бесконтактный метод обеспечивает возможность измерении концентрации сильно загрязненных агрессив-ньЕх жидкостей, суспензий и коллоидных растворов. Бесконтактные кондуктомеры в зависимости от метода измерения проводимости пoдpaдeJEяюlCfl на низкочастотные индуктивные, высокочастотные индуктивные и высокочастотные емкостные. В качестве примера. ЕЕОЯсняющею принцип действия бесконтактных кондуктомеров, на рис. 9.23 кредсгав-.лена схема низкочастотного ишЕук тивное о кондуктометрического датчика с жидкостным I 9.6. Кондукпюметрические концентратомеры  Рис. 9.23. Схема индук i hbhoi о кондукто-.метрического датчика с жидкостным витком витком. При подаче напряжения [/„и на первичную обмо1ку и, трансформатора TV, протекающий по ней ток наводит ЭДС во вюричном жидкостном витке и по нему протекае i ток /. При неизменном Uj ток в жидкостном витке опредедяется электрической проводимостью испытуемой жидкости. Жидкостный виток является одЮ-временно первичной обмоткой из.мерительно-го трансформатора ГК. Таким образом, ток во вторичной обмотке измери- тельною рансформатора дает возможность судить об элекфической проводимости, а следовательно, о концентрации испытуемой жидкос-ти. в бесконтактных кондуктомерах с жидкостным витком, работающих на про-мьпнленной частоте 50 Гц. используются ко.мпенсационная схема измерения и температурная компенсация. Значительное число разработанных приборов охватывают диапазон измерения электрических проводимое! ей от МО"" до 1,0 1/Ом-см. 9.6.1, КОНДУКТОМЕТРИЧЕСКИЕ КОНЦЕНТРАТОМЕРЫ КК-8 И КК-9 Рассмотрим особенности наладки кон-цен !ратомеров на примере кондуктометри-ческих кон!1ентратомеров КК-8 и КК-9, которые предназначены для измерения, регистрации (сигнализации) и pei улирования удельной электрической прово.щ.мости чистых л за1ря1ненных водных растворов кислот, щелочей и солей, приведенных к 20С, в пределах от 10 до 1 См/см в интервале температур от 1 до 110 ""С. В случае однозначной зависимости концентрации от элекфг-ческой провгдимости прибор может служить для определения концентрации растворл. Кондуктометрические концентратомеры КК-8 и КК-9 состоят из датчика и вторичного прибора (рис. 9.24). Кондуктометрический концентратомер КК-8 имеет датчик погружно! о титта, а КК-9 - проточньтй. В остальном их устройство Идентично. В качестве вторичного прибора исполт.-зустся элекфодный мост КСМЗ с нчменетт-ной измерительной схемой. Изменения в схему прибора вносятся заводом-изготовителем. Вторичный ттрибор может устанавливат ься только во вфьтвобезопасном помещени т. Шкала прибора т радуирована в единиц:-х удельной электрической проводимости - си-менс на сантиметр (См/см). Диапазон измерения 0,01 - 1 См/см разделен на два по.т-диапазона: от 0,01 до 0.1 и от 0,1 jo  Рис. 9.24. Принципиальная электрическая схема концснтратомеров типов КК-8 и КК-9 1 См/см. Напряжение питания прибора 220 и 127 В, 50 Гц. Допускаемое давление анализируемой среды 0,5 МПа. Основная погрешность коицентратомера ±2,5 % максимального значения шкалы. Принципиальная электрическая схема коицентратомера приведена на рис. 9 24. Действие коицентратомера основано на измерении удельной электрической проводимости раствора низкочастотным бесконтактным индуктивным датчиком Д. Измерительная схема размещена во вторичном приборе ВП. В датчике Д имеются два тороидальных трансформатора (TVi и TKj), электрически связанных между собой жидкостным контуром связи /. Ток в обмотке / силового трансформатора создает в сердечнике магнитный поток, который наводит ЭДС в жидкостном контуре связи, являющемся в свою очередь вторичной обмоткой силового Трансформатора TV. Ток в жидкостном контуре связи пропорционален электрической Проводимости жидкости. При изменении тока в контуре изменяется наводимое им в измерительной обмотке напряжение. Жидкостный контур является первичной обмоткой измерительного трансформатора ГКг. Измерение осуществляется с помощью тока, создающего встречный магнитный ноток в компенсационной обмотке которая также расположена на сердечнике измерительного трансформатора. Напряжение с измерительной обмотки, поданное на вход усилителя У, приводит во вращение реверсивный двигатель РД, который перемещает стрелку прибора, закрепленную на одной оси с подвижным контактом регулируемого резистора Лр, включенного в компенсационную схему. Стрелка останавливается при полной компенсации магнитного потока, при этом сигнал на входе У равен нулю. Для настройки шкалы прибора иа определенные пределы и перестройки прибора на новые диапазоны электрической проводимости в схеме предусмотрены переменные резисторы Л„ («Начало шкалы») и /?к («Конец шкалы»). Эти резисторы имеют большой запас по ре1улировке. Если шкала начинается с нуля, резистор («Начало шкалы») закорачивают. Для перехода со шкалы 0,01-0,1 иа шкалу 0,1 -1 См/см резистор /?5 сопротивлением 2СЮ0 Ом заменяют резистором сопротивлением 200 Ом. В качестве чувствительного к температуре элемента используется терморезистор помещенный в датчик и присоединенный к зажиму 6 колодки зажимов /С/. Температурный коэффициент терморезистора - около 3 %/°С, что Существенно больше значений температурных коэффицнентов растворов, которые зависят от концентрацнй и температуры. Чувствительность терморезистора Приходится снижать в разной степени для различных растворов и температур добавлением термостойкого сопротивления. С этой Таблица 9.7. Температурные поправки (ориентировочные) коннеитратомеров
