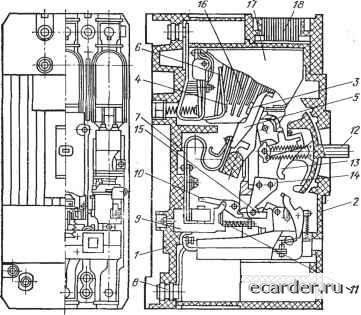

Слаботочка Книги ного тока. Если описанные выше выключатели ВАТ и ВАБ предназначены для защиты в основном полупроводниковых установок, выключатели серии А3700 являются универсальными и могут быть использованы для защиты полупроводниковых устройств со стороны переменного тока. Износостойкость выключателей этой серии находится в пределах (5-hl6) -10 циклов включение-отключение в зависимости от типоисполнения. Износостойкость при коммутации 10-кратного переменного тока при напряжении 660 В и коэффициенте мощности не менее 0,25 находится в пределах 50-250 циклов, а при напряжении 440 В постоянного тока и постоянной времени не более 0,010 с - в пределах 400-700 циклов. Наличие полупроводникового расцепителя в ряде типоисполнений обеспечивает регулировку токов и времени срабатывания в широком диапазоне. Номинальные токи выключателей охватывают ряд 40- 630 А. Собственное время срабатывания составляет 10 мс. На рис. 2.6 приведена схема внутренних соединений выключателя со всеми дополнительными устройствами. Использованы следующие обозначения [2.4]: О - отключено; / - включено; - главная цепь; / - главные контакты; IV - вспомогательные контакты; V -расцепитель независимый; VI - расцепитель нулевого напряжения; VII-привод электромагнитный; VIII - штепсельный разъем электромагнитного привода; К - зажимные колодки цепи управления и сигнальной цепи; SA1 - кнопка управления независимым расцепителем; SA2 - кнопка управления электромагнитным приводом; Ui - напряжение управления независимым расцепителем; - напряжение управления электромагнитным приводом. Конструктивно выключатель состоит из следующих узлов: кожуха, контактной системы, механизма управления, дугогасительных камер, искрогасителя, полупроводникового или тепловых и электромагнитных расцепителей максимального тока, зажимов для подсоединения главной цепи и дополнительных устройств [2.4, 2.5]. Пластмассовый кожух выключателя (рис. 2.7) состоит из основания 1, на котором смонтированы детали и узлы выключателя, и крышки 2. Контактная система состоит из главного подвижного контакта 3, укрепленного на рычаге, связанном с механизмом управления аппарата, и главного неподвижного контакта 4, изготовленных из метал локер а мической композиции на основе серебра. Контакты 3 и 4 припаяны к коитактодержателям 5 v\ 6. Контактодержатель 5 подвижного контакта 3 электрически соединен гибким соеди- нением 7 с максимальным электромагнитным расцепителем и выводом 8 для внешнего подсоединения. Контактодержа-тель 6 неподвижного контакта 4 имеет возможность небольшого перемещения в зависимости от соотношения усилий возвратной пружины и сил электродинамического взаимодействия контактов. Максимальный электромагнитный расцепитель устанавливается в каждом полюсе выключи/ <?<?<? О  /\ /\ У\ У\ ж >f4 /ч ж Рис. 2.6. Схема внутренних соединений выключателя А3700 чателя и представляет собой электромагнит, состоящий из сердечника 9, якоря 10 и удерживающей пружины . Механизм управления включает в себя рукоятку управления 12, рычаг 13, защелку 14 и отключающую рейку 15. Дугогасительные камеры расположены над контактами каждого полюса выключателя и представляют собой набор стальных пластин 16 в изоляционной оправе 17. Посредством этих пластин происходят дробление и деиопизация электрической дуги. Дугогасительные камеры устанавливаются в корпусе / и удерживаются крышкой 2. Искрогаситель 18 выполнен в отдельном пластмассовом корпусе и является съемным блоком, который крепится к крышке 2. Искрогаситель предназначен для охлаждения и деионизации газов, выходящих из выключателя при отключении токов короткого замыкания. Для включения автоматического выключателя рукоятку управления 12 перемещают вначале вниз, в результате чего рычаг 13 сцепляется с защелкой 14, которая фиксирована полуосью отключающей рейки 15. При последующем пере- мещении рукоятки вверх происходит замыкание главных контактов 3 и 4. При возникновении в защищаемой цепи тока короткого замыкания, превышающего уставку, якорь 10 электромагнитного расцепителя максимального тока притягивается к сердечнику 9 и воздействует на отключающую рейку 15, что вызывает отключение выключателя.  Рис. 2.7. Конструкция выключателя А3700 В серии автоматических выключателей А3700 применены бесконтактные полупроводниковые расцепители типа РП, которые при возникновении токовых перегрузок или КЗ вырабатывают по заданной программе сигнал на автоматическое отключение выключателя путем воздействия на его дистанционный расцепитель. Полупроводниковый расцепитель типа РП [2.6] состоит из блока управления и измерительных элементов. Измерительные элементы выполняются в виде трансформаторов тока при работе на переменном токе или магнитных усилителей при работе на постоянном токе. Блоки управления выполнены в пластмассовом кожухе, внутри которого на печатных платах расположены элементы схемы. На крыш- 0 1 2 3 4 5 6 7 8 9 10 [11] 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 |
