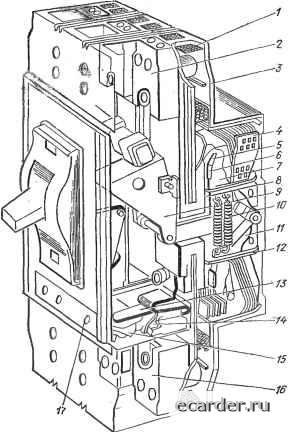

Слаботочка Книги ку блока выведены органы ручного управления для регулирования параметров выключателя. Уставка по номинальному току регулируется в пределах 20-40, 40-80, 80-160, 160-250, 250-400, 400-630 А, по току срабатывания при - в пределах (3-=-10)/ном на переменном токе и (2-6)/ном на постоянном токе, по выдержке времени при L - - - -1 Запуск I Запись I Сброс .Канал перегрузки Рис. 2.8. Структурная схема расцепителя переменного тока селективного исполнения выключателя А3700 токах перегрузки - в пределах 4-16 с и по выдержке времени при токах КЗ - в пределах 0,1-0,4 с. Структурная схема полупроводникового расцепителя переменного тока селективного исполнения приведена на рис. 2.8. В измерительных элементах / каждого полюса выключателя вырабатываются сигналы, пропорциональные току защищаемой цепи. Эти сигналы подаются на схему выделения наибольшего сигнала 2, откуда выделенный сигнал поступает на входы канала перегрузки и канала КЗ. Канал перегрузки содержит блокинг-генератор 5, реле перегрузки б, одновибратор 7 и магнитный накопительный счетчик S. Канал КЗ состоит из реле КЗ 3 и элемента выдержки времени 4. При номинальном токе сети импульсы с выхода блокинг-генератора через реле б поступают на вход «Сброс» счетчика, устанавливая его в исходное состояние. При перегрузке, превышающей уставку, реле 6 срабатывает. При этом поступление импульсов на вход «Сброс» счетчика прекращается, а импульсы с выхода блокинг-генератора проходят на вход «Запись» счетчика с интервалом, равным выдержке времени одновиб-ратора. Значение выдержки времени одновибратора обратно пропорционально входному сигналу. Выходной сигнал счетчика, возникающий при его переполнении, поступает на выходной каскад 9, управляющий работой исполнительного органа-дистанционного расцепителя 10. Срабатывание расцепителя по каналу КЗ происходит при превышении током заданного уровня, определяемого уставкой реле 3. Срабатывание реле 5 приводит к срабатыванию выходного каскада через промежуток времени, определяемый элементом выдержки времени. Блок питания 11 обеспечивает питание блока управления и катушки дистанционного расцепителя 12, предназначенного для оперативного отключения вьжлючателя. Описанные конструкции быстродействующих автоматических электромагнитных выключателей со щелевой и деион-ной дугогасительными камерами являются наиболее типичными. На таком же принципе основываются быстродействующие автоматические выключатели серии «Электрон» с поминальным током до 5500 А и серии АВМ с номинальным током до 2000 А. В настоящее время ведутся разработки новых серий быстродействующих выключателей с уменьшенными габаритами, повышенными функциональными возможностями и более высоким качеством характеристик. 2.4. Выключатели зарубежных фирм Начало промышленного изготовления быстродействующих автоматических выключателей относится к 60-м годам, хотя идея и практическая реализация выключателей такого рода впервые появились еще в 40-х годах в США (фирма Westinghouse). Автоматические выключатели низкого напряжения (до 1000 В) в настоящее время изготавливают более 70 зарубежных электротехнических фирм - «Мицубиси», «Тэраса-ки», «Никко» (Япония), Klokner МоёПег, AEG, Siemens (ФРГ), General Electric, Westinghouse (США) и многие другие. Автоматические выключатели типа TL фирмы «Тэраса-ки» выпускаются на номинальные токи 100-800 А и напряжение 500 В переменного тока и рассчитаны на максимальный ток 130 кА при cos ф=0,15. Один из таких выключателей показан на рис. 2.9 [2.7]. Здесь показаны: / - металлическая сетка с выхлопным отверстием для нагретых газов; 2 - верхний присоединительный зажим; 3 - основание выключателя; 4 - дугогасительная камера; 5, 6 - контактные накладки подвижного и неподвижного контактов; 7 - подвижный контакт; 8 - неподвижный контакт; 9 - приводной рычаг; 10 - контактная пружина; И - гибкое соединение; 12 - изоляционная перегородка; /5 -термобиметаллический расцепитель; 14-электромагнитный расцепитель; 15 - рычаг для освобождения замка; 16 - нижний присоединительный зажим; 17 - установочный винт электромагнитного расцепителя. В выключателе применен двукратный разрыв коммутируемой цепи за счет последовало тельного включения двух пар контактов. Это потребовало увеличения одного из размеров выключателя на 30-90 % в зависимости от исполнения. С целью повышения быстродействия за счет ускорения расхождения контактов в выключателе применен электродинамический отброс контактов, для чего токоподвод оформлен в виде двух петель. Подвижные контакты состоят из двух сдвоенных контактных элементов, связанных гибкой лентой и закрепленных шар-нирно. В выключателе типа TL используется электродинамический отброс контактов. При включенном положении выключателя (рис. 2.10,о;) к неподвижным контактам / прижаты  Рис. 2.9. Выключатель фирмы «Тэрасаки» 0 1 2 3 4 5 6 7 8 9 10 11 [12] 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 |
