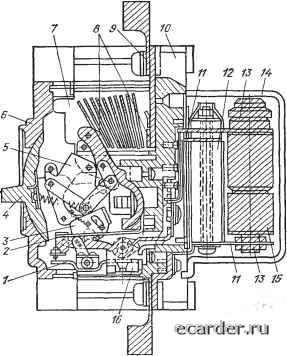

Слаботочка Книги подвижные контакты 2. Нажатие контактов обеспечивается пружиной 3. Если мгновенное значение тока выключателя превысит значение тока отброса, то подвижные контакты 2 под действием электродинамической силы поворачиваются относительно осей 7 и переходят в отключенное положение (по рис. 2.10,6). Отключение цепи осуществляется электромагнитным расцепителем с некоторой задержкой (рис. 2.10,в) после электродинамического отброса контактов. При переходе выключателя в отключенное положение ролик 6, который при отбросе контактов сдвинут относительно кронштейна 4, ударяет в упор 5 и возвращается в исходное положение. Это приводит к возвращению подвижных контактов в разомкнутое положение (рис. 2.10,г). При отключении переменных токов 10-130 кА, напряжении 500 В и cos ф-0,15 интеграл Джоуля изменяется в пределах (1-=-6)-10 А-с для выключателя с номинальным током 400 А. Фирмой «Мицубиси» выпускаются автоматические выключатели типа NFU со встроенными предохранителями многократного действия типа PPF на основе натрия или калия (подробно рассмотрены в гл. 8). В выключателе применена система выключатель -\- предохранитель с диффе-   Рис. 2.10. Принцип электродинамического отброса контактов в выключателе фирмы «Тэрасаки»  Рис. 2.11. Конструкция выключателя типа NFU-100 фирмы «Мицубиси»: 1- рычаг блокировки; 2 - биметаллический расцепитель; S - защелка; 4 - рычаг приводного механизма; 5, 6-пластмассовый кожух; 7 - деионная дугогасительная камера; S- контакты; S - присоединительный зажим; 10 - изоляционное основание; - шины для соединения предохранителей с токоподводом выключателя; 12 - резистор, подключенный параллельно предохранителю для снижения перенапряжений; /5 - зажим предохранителя; /4 - изоляционный корпус предохранителя; 15- предохранитель многократного действия; 16 -электромагнитный расцепитель ренцированием выполняемых ими функций. Конструкция такого выключателя на /ном=100 А показана на рис. 2.11 [2.7]. На рис. 2.12 показан выключатель NFU на /ном==225 А и f/HOM=600 В. Предохранители каждого полюса выключателя размещены в цилиндрических отверстиях его верхней части. При перегрузке выключатель срабатывает под действием одного из расцепителей. Срабатывание выключателя с номинальным током 225 А происходит через 1 мин при токе перегрузки 800 А, и через 20 мс при токе перегрузки 20 кА. За счет предохранителей многократного действия, которые начинают срабатывать при токах при-  мерно 3-4 кА, собственное время срабатывания защиты значительно снижается и составляет около 1 мс при токах свыше 10 кА. Интеграл Джоуля составляет 10*- 10 А-с при изменении тока в диапазоне 1-100 кА, а пропускаемый ток не превышает 20 кА при /к=100 кА. Предельная коммутационная способность выключателя составляет 200 кА. 2. 5. Способы снижения собственного времени срабатывания Электродинамический отброс контактов. Обычно время от момента подачи команды на срабатывание (от начала прохождения тока через катушку электромагнита расцепителя) до начала размыкания контактов автоматического выключателя составляет десятки миллисекунд. Такое большое собственное время срабатывания выключателя не удовлетворяет требованию быстродействия, в связи с чем велись и ведутся поиски способов его снижения. Одним из таких способов является использование электродинамических сил отталкивания, возникающих между двумя проводниками с токами противоположного направления. В [28] описан быстродействующий выключатель типа АБК, схематически показанный на рис. 2.13. В номинальном режиме, когда токи, протекающие по траверсам 1 и 2 (контактам), сравни- Рис. 2.12. Внешний вид выключателя типа NFU фирмы «Мицубиси»  Рис. 2.13. Схема выключателя типа АБК: а - механизм включен; б - механизм отключен 0 1 2 3 4 5 6 7 8 9 10 11 12 [13] 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 |
