брасывается пружиной 9 от магнитной цепи. Эта пружина воздействует на механизм свободного расцепления. Для дистанционного отключения автоматического выключателя установлен электромагнитный расцепитель 11, обмотка которого рассчитывается на кратковременный режим работы от напряжения коммутируемой сети.

Принцип конструкции электромагнитных автоматических выключателей, показанный на рис. 2.1, в течение многих лет остается без радикальных изменений. В то же время отдельные элементы конструкции совершенствуются в самых различных направлениях. Необходимость получения разнообразных защитных характеристик и их регулировки в широких пределах, требования селективности в различных режимах работы и стремление к повышению надежности привели к разработке бесконтактных полупроводниковых расцепителей. Требования повышения быстродействия на основе снижения собственного времени срабатывания выключателя вызвало создание специальных индукционно-динамических и электродинамических систем для ускоренного размыкания контактов выключателя. Для ускоренного дистанционного управления выключателями разработаны быстродействующие приводы. Повышение надежности было и остается целью различных усовершенствований дугогасительной камеры.

Современные конструкции электромагнитных выключателей отечественных и зарубежных разработок рассматриваются ниже.

2.2. Выключатели типов ВАБ-42 и ВАТ-42

Быстродействующие автоматические выключатели ВАБ-42 и ВАТ-42 поставляются по техническим условиям ТУ 16-520.160-75 и предназначены для защиты тиристор-ных преобразователей и других установок постоянного тока на номинальные напряжения 230, 460, 660 и 1050 В. Напряжение на дуге выключателя не превышает соответственно 540, 1060, 1400 и 2100 В. Собственное время срабатывания при максимальном значении аварийного тока и начальной крутизне его нарастания не менее 3-10 А/с для выключателя ВАТ-42 составляет 2 мс и для выключателя ВАБ-42 - 7 мс. Выключатели выпускаются на номинальные токи 2, 4, 6,3 и 10 кА.

Ресурс выключателей по электрической износостойкости определяемой количеством отключений тока до 45 кА без зачистки контактов и подрегулировки, составляет 15 цик-

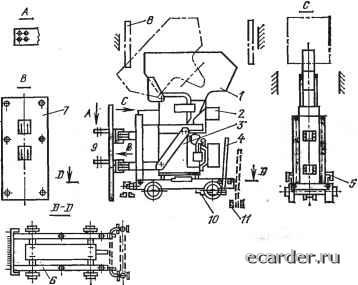

Рис. 2.2. Конструкция выключателя ВАТ-42-2000/10-Л-У4

лов. Ресурс ПО механической износостойкости, определяемый количеством включений и отключений при отсутствии тока в главной цепи, для выключателей с /ном=2 кА равен 5000, для выключателей с /ном=4; 6,3 и 10 кА - 10 циклов. Срок службы выключателей 20 лет.

Выключатели состоят из унифицированных конструктивных блоков [2.2]. Выключатель типа ВАТ-42-2000/10-Л-У4 на ток 2 кА (рис. 2.2) состоит из дугогасительной камеры 1, индукционно-динамического привода 2, полюса 5, рукоятки 4, пластины заземления 5, тележки 6, панели 7, изоляционного экрана 8, контактной системы цепей управления 9, защелки 10 и упоров 11 на раме шкафа. Дугогасительная камера и полюс подробно показаны на рис. 2.3. Контактный узел полюса включает в себя главный неподвижный контакт 1 и главный подвижный контакт 2. Неподвижный контакт 1 одновременно выполняет роль катушки магнитного дутья. Главные контакты выключателя защищаются от обгорания дугогасительным контактом 3. Вблизи главных контактов 1, 2 расположены электроды 4, 5 (рога), по которым перемещается дуга, образующаяся при отключении главных контактов.

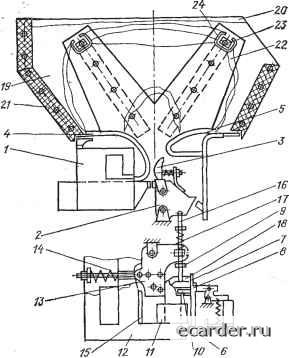

Рис. 2.3. Дугогасительная камера и выключателя ВАТ-42-2000/10-Л:У4

Механизм свободного расцепления включает в себя магнитопроводящую скобу 6, защелку 7, пружину 8, рычаг 9 и якорь 10.

Быстродействующий привод включает в себя электромагнит, состоящий из катущки И, магиитопровода 12 и якоря 13, отключающую пружину 14 и упор 15. Быстродействующий привод связан с подвижным контактом 2 с помощью тяги 16, возвратной пружины 17, упора 18. Тяга 16 связана с рычагом 9.

Дугогасительная камера 19 содержит асбоцементные наружные щиты 20, торцевые вставки 21, внутренние V-об-разные перегородки 22, П-образные магнитопроводы 23, на которых закреплены рогообразные электроды 24.

Каждый из выключателей ВАБ-42 и ВАТ-42 снабжен реле РДШ-300 (рис. 2.4) для подачи сигнала на отключение путем разрыва цепи удерживающей катущки. Токове-дущая щина 1 этого реле разделена на две параллельные
