СИСТЕМА ОБдЗНАЧЕНИЙ • 4

ЙАУСНЕМ

-Вид упаковки

-Удерживающий ток, х10 мА - Тип серии устройств защиты

ПЕРВЫЙ ЭЛЕМЕНТ (буквы) обозначает серию полимерных ограничителей токовой перегрузки. . . t

ВТОРОЙ ЭЛЕМЕНТ (цифры) обозначает максимальный ток, не вызывающий срабатывания.

ТРЕТИЙ ЭЛЕМЕНТ (цифра) обозначает вид упаковки.

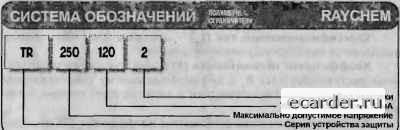

Если полимер осуществляет ограничение как по току, так и по напряжению, то в системе обозначений добавляется еще один элемент.

ПЕРВЫЙ ЭЛЕМЕНТ (буквы) обозначает серию полимерных ограничителей перегрузки ВТОРОЙ ЭЛЕМЕНТ (щфры) обозначает максимально допуаимое напряжение ТРЕТИЙ ЭЛЕМЕНТ (цифры) оЬознънаех максимальный ток, не вызывающий сра-батывания.

ЧЕТВЕРТЫЙ ЭЛЕМЕНТ (цифра) обозначает вид упаковки.

1.6. ВАРИСТОРЫ

Варисторы - это резисторы с резко выраженной зависимостью их электрического сопротивления от приложенного к ним напряжения.

Как правило, увеличение приложенного напряжения до некоторого критического предела или совсем не изменяет сопротивление ва-ристора, или изменяет его незначительно. А при больших напряжениях

ГЛАВА 1

(больше классификационного), сопротивление резистора резко уменьшается, шунтируя цепь к которой он подключен. Часто они применяются с целью защиты цепей от перегрузки во время кратковременных скачков (выбросов) напряжения.

1.6.1. МАРКИРОВКА ВАРИСТОРОВ

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры маркировки различных типов варисторов приведены на вкладке (см. с. 49).

1.6.2. ОСНОВНЫЕ ПАРАМЕТРЫ

Для всех нелинейных резисторов, кроме стандартных обязательных параметров, оговариваются дополнительные, определяющие характер его нелинейности. Такой параметр может быть выражен формулой, числовым коэффициентом либо графически.

Классификационное напряжение (U) определяет значение постоянного напряжения, при котором через варистор протекает заданный классификационный ток. Для переменных варисторов (U) определяется между выводами с нерегулируемым сопротивлением.

Классификационный ток (1) - значение тока, при котором определяется классификационное напряжение.

Коэффициент нелинейности (Р) равен отношению сопротивления постоянному току к дифференциальному сопротивлению R в заданной точке характеристики и характеризует степень нелинейности ВАХ.

Температурным коэффициентом напряжения (ТКН) называется относительное изменение напряжения на варисторе, при изменении температуры окружающей среды на 1°С и неизменном протекающем токе.

1.6.3. СИСТЕМА ОБОЗНАЧЕНИЙ

В основу условных обозначений варисторов положен буквенно-цифровой код, которым обозначают тип и значения основных параметров (классификационное напряжение или ток и вариант конструктивного оформления).

в основу обозначения варисторов выпуска до 1978 г. первым элементом было сочетание букв «ОН» (сопротивление нелинейное), вторым элементом была цифра, обозначающая код исходного полупроводникового материала (1 - карбид кремния, 2 - оксид цинка, 3 - селен), третьим элементом снова была цифра, обозначающая вид конструкции (1 - цилиндрическая, 2 -дисковая), четвертым элементом тоже была цифра,
