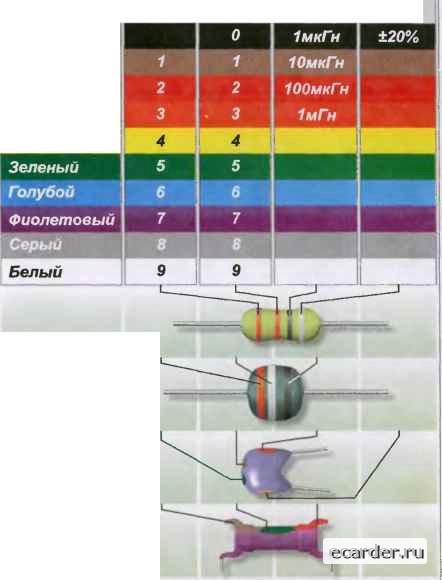

дроссели. Цветовая маркировка

Цвет полосы

2-й I Множитель Допуск

олотои Серебряный

0,1мкГн ±10%

Желтый

ЗЗмкГн ±10%

39 мкГн ±20%

5,1 мкГн ±5%

1,5мкГн±20%

Катушки контуров радиоприемных устройств

Цвет полосы, точки	Назначение
Серый ., Черный* Синий Коричневый	Входной контур диапазона ДВ (LW) . Входной контур диапазона СВ (MW) Входной контур диапазона КВ1 (SW1} Входной контур диапазона КВ2 (SW2)
Белый	1 Контур гетеродина диапазона ДВ
Красный Зеленый Розовый	Контур гетеродина диапазона СВ Контур гетеродина диапазона КВ1 Контур гетеродина диапазона КВ2**
Желтый	Контур тракта ПЧ 455...465 кГц
Оранжевый Розовый Фиолетовый	Контур тракта ПЧ 10,7 МГц Контур дискриминатора 10.7 МГц Контур дискриминатора 10,7 МГц**

Контур тракта ПЧ 10,7 МГц

* - цвет материала сердечника; ** - при наличии диапазона КВ2 контур дискриминатора маркируется фиолетовым цветом

сЬильтры пьезокерамичёские для гТч 1o,f Тлгц 1
Цвет точки	г Центральная частота UJuPUHa ПОЛОСЫ полосы пропускания и допуск. МГц II пропускания
Серый Красный	10,8010,03 . 10,75 ±0,03	150..,200 кГц 200... 280 кГц
\ Без цвета	10,70 ±0,03
Синий	10,65 ±0,03
Светло-зеленый 10,60 ±0,03

ФтП-049а,/РЕз= 10,65 ±0,03 МГц, полоса пропускания 200...280 кГц ~

1 Фильтры пьезокерамические для ПЧ 10,7 МГц

Цвет точки

Центральная частота при допуске ±0,03 МГц

Центральная частота при допуске ±0,025 МГц

Черный Синий Красный Оранжевый

Белый

10,64 МГц 10,67 МГц 10,7 МГц 10,73 МГц

10,76 МГц

10,65 МГц 10,675 МГц 10,7 МГц 10,725 МГц

10,75 МГц

SKM5Y

=10,64 МГц
