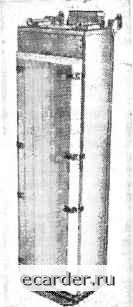

Слаботочка Книги   Рис. 2.5. Модуль третьего уровня Рис. 2.4. Модуль второго уровня разъемной конструкции на БИС третьего уровня и обладающий свойствами конструктивной взаимозаменяемости. Модуль второго уровня - функционально законченный радиоэлектронный блок (рама, корпус), выполненный на основе БПК второго уровня и обладающий свойствами конструктивной взаимозаменяемости. Модуль первого уровня - функционально законченная радиоэлектронная ячейка (кассета), выполненная на основе БНК первого уровня и обладающая свойствами конструктивной взаимозаменяемости. , . , Модуль нулевого уровня - радиоэлектронное средство, предназначенное для реализации функций (и) преобразования Информации, выполненное на конструктивной основе, размерно координируемой с БНК первого уровня, и обладающее свойствами конструктивной взаимозаменяемости. Несущая конструкция - элемент конструкции или совокупность элементов конструкции, предназначенные для размещения технических средств и обеспечения их устойчивости и прочности в заданных условиях эксплуатации. Базовая несущая конструкция - несущая конструкция, предназначенная для размещения составных частей аппаратуры, габариты которой стандартизованы. Несущая (базовая несущая) конструкция первого уровня НК {БНК) 1 - конструкция, предназначенная для размещения модулей нулевого уровня, изделий электронной техники (ИЭТ) и электротехнических изделий и входящая в БНК более высокого уровня. Может быть выполнена в виде корпуса ячейки и кассеты. Несущая (базовая несущая) конструкция второго уровня НК(БНК)2 - конструкция, предназначенная для размещения радиоэлектронных средств, выполненных на основе несущей (базо- Ёой несущей) конструкции первого уровня. Может быть выполне- на в виде рамы, корпуса блока и др. Несущая (базовая несущая) конструкция третьего уровня НК(БНК)3 - конструкция, предназначенная для размещения радиоэлектронных средств, выполненных на основе несущих (базовых несущих) конструкций второго и (или) первого уровней (я). Может быть выполнена в виде корпуса шкафа, стеллажа, стойки, пульта и др. Ячейка - радиоэлектронное средство, предназначенное для реализации функций (и) приема и преобразования информации и выполненное на основе НК1- Блок (рама, корпус) - радиоэлектронное средство, представляющее собой совокупность ячеек (кассет), предназначенное для реализации функций (и) приема и преобразования информации и выполненное на основе НК2. Шкаф (пульт, стойка) - радиоэлектронное средство, представляющее собой совокупность блоков (рам, корпусов) и (или) ячеек (кассет), предназначенное для реализации функций (и) приема и преобразования информации и выполненное на основе НКЗ. Установленная иерархическая последовательность уровней разукрупнения РЭА характеризует их функционально-конструктивную сложность, а соответствующие термины и определения НК являются методической основой создания системы БНК модулей нулевого, первого, второго и третьего уровней. 2.2. СИСТЕМА БАЕОВЫХ НЕСУЩИХ КОНСТРУКЦИЙ МОДУЛЕЙ РЭА При построении системы НК РЭА важное значение приобретает типизация и унификация, которые являются основными методами стандартизации. Типизация заключается в рациональном сокращении видов объектов путем установления некоторых типовых, выполняющих большинство функций объектов данной совокупности и принимаемых за основу (базу) для создания других объектов, аналогичных или близких по функциональному назначению. Поэтому этот метод часто называют методом базовых конструкций, где под БНК понимают НК, габариты которой стандартизованы [19]. С помощью метода БНК определяются конструкции, наиболее характерные и оптимальные для рассматриваемого класса РЭА при разработке конкретного устройства или комплекса устройств. Объект типизации может претерпевать некоторые частичные изменения или доработки для выполнения определенных заданных функций. Метод базовых конструкций обеспечивает сохраняемость только отдельных объектов из возможной совокупности. Другими словами, этот метод распространяется на малое количество объектов большого числа функций. Большой технико-экономический эффект метода базовых конструкций заключается в следующем: при разработке новых устройств используется проверенная базовая конструкция, исключаю- щая поиски возможных решении и возможные ошибки; обеспечивается большая преемственность в производстве устройств, созданных на одной базе; значительно ускоряется подготовка производства и снижаются расходы на ее выполнение; намного облегчаются условия эксплуатации и ремонта устройств, имеющих много общих конструктивных элементов; вокруг типовых (базовых) изделий легко могут создаваться различные модификации (типовые ряды) путем некоторых изменений типового изделия. Применение метода базовых конструкций непосредственно связано с унификацией изделий и с последующей их стандартизации, например, корпусов блоков аппаратуры. Унификация - метод стандартизации, заключающийся в рациональном сокращении существующей номенклатуры объектов путем их отбора или создания новых объектов широкого применения, выполняющих большинство функций объектов данной сово купностн, но не исключающих использование других объектов аналогичного назначения. Универсальность метода унификации проявляется в том, что он не исключает использование других объектов аналогичного назначения. Практическое применение метода унификации может осуществляться на разных уровнях и в различных аспектах деятельности: внутрипроектной, межпроектной, отраслевой, межотраслевой и др. Унификация, как метод стандартизации, обладает следующими признаками: единообразие в конструктивном исполнении различных устройств; функциональная законченность устройств; подчинение основных параметров устройств общим требованиям или подчинение основных параметров ряда определенному закону; возможность использования унифицированных изделий в составе различных устройств или систем различного функционального назначения, т. е. определенная универсальность; обеспечение взаимозаменяемости на различных конструктивных уровнях с учетом наличия единых ra6apHTHfjx, установочных и присоединительных размеров, нификация приводит к сокращению номенклатуры изделий в пределах устройства, класса устройств или целых групп. Она HepaspfjBHO связана с наличием одинаковых или кратных базовых установочных и присоединительных размеров. В настоящее время наблюдается тенденция системного под.хо-да к решению задачи создания БНК микроэлектроипой аппаратуры. Однпм п.! основных вопросов разработки системы БНК является вопрос о формировании ее структуры, которая определяет внутреннюю организацию системы, а также установление уровней соотнесения элементов структуры. При этом каждый уровень должен иметь присущие ему характеристики, а элементы, соотнесенные с ным - вполне определенные признаки. Наиболее распространенные системы НК, используемые для компоновки радиоаппаратуры, рассмотрены в [1, 2, -17, 18] и графически предоставлены на рис. 2.6-2.9. Для удобства некоторые данные о системах НК сведены в табл. 2.1. Анализируя данные таблицы, следует отметить разнобой в терминологии, различное 0 1 2 3 4 5 6 7 8 9 [10] 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
