nilil


Рис. 2.6. Система несущих конструкций ЭВМ:

/ - микросхема; 2 - ячейка; 5 - панель; 4-блок; 5-рама; 5-стойка; 7 - тумба; 5 - пульт

количество уровней компоновки и отсутствие их четкой формулировки, различный состав элементов НК и соотнесение их по уровням. Некоторые системы НК вообще не имеют таких соотношений. В состав систем включены разнохарактерные с функциональной точки зрения изделия. Смысловое содержание элементов отдельных уровней различное. Например, в один и тот же уровень включаются каркас и блок, кожух и стойка, т. е. не дифференцируются функциональные и чисто конструктивные элементы, хотя

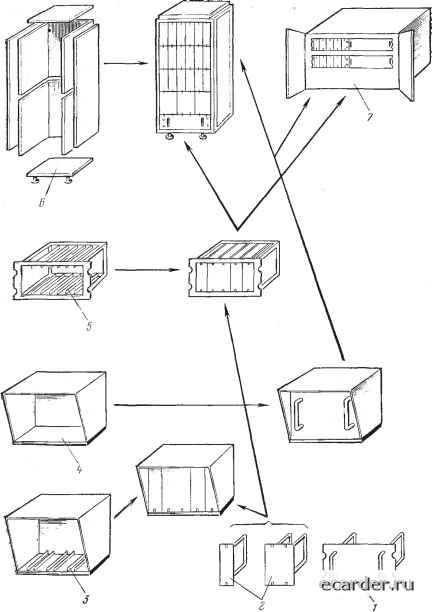

Рис. 2.7. Система несущих конструкций РЭА:

J - комплектный вставной блок; 2 - частичные вставные блоки; 3 - кожух для частичных вставных блоков; i - для жонилектного вставного блока; 5-блочный каркас; 6 -

•стойка; 7 -щит

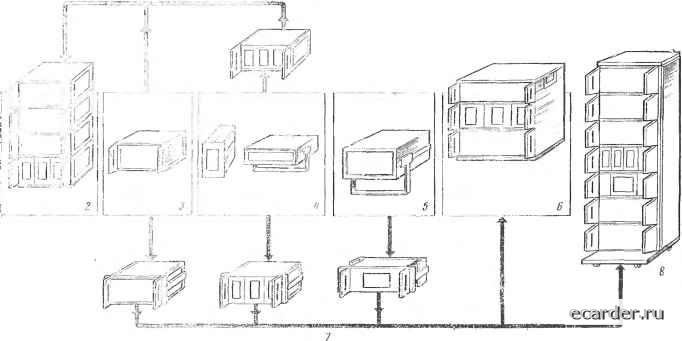

Рис. 2.8. Система несущих конструкций измерительных приборов:

/ - настольный корпус с набором малогабаритных блоков; 2 - установка комплексных блоков «прибор на прибор»; 3 - корпус комплект-пых настольных блоков: -корпуса 6j!OKOB стоечного исполнеиня; 5 -корпус малогабаритного осциллографнческого блока; (f - нйстолкьгй .икаф с пйборол блоков: 7 - корпуса встяпных б.поков; 8 - передвижной шкаф с набором блоков
