Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 [13] 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 пленочные резисторы, пленочные и электролитические конденсаторы без индивидуальной герметизации). Элементы нулевого уровня компонуются на элементах первого уровня. Это подложки гибридных ИС и МСБ, крышка и основание с выводами корпуса ИС и МСБ. iB качестве крышки и основания корпуса ИС и МСБ могут быть использованы непосредственно подложки, между которыми устанавливается керамическая рамка, которая также относится к элементам первого уровня. К элементам нулевого уровня относятся также всевозможные упоры, втулки, ловители, невыпа-дающие винты, одиночные пистоны, рамки ячеек, теплопроводя-щие металлические шины и тепловые трубки, а к элементам первого уровня - контакты для осуществления оперативного контроля. Элементы первого и тем более нулевого уровня непосредственно не участвуют в формообразовании изделий. Элементы второго уровня служат для компоновки на них элементов первого и нулевого уровней. Как минимум одной из своих плоскостей они участвуют в формообразовании изделий. К этим элементам относятся печатные платы на изоляционном или металлическом основании, разъемы, гибкие печатные кабели и прижимные скобы для этих кабелей, колодки для контроля и т. п. Если изделие содержит только одну печатную плату, например, калькулятор, то в формообразовании изделия принимают участие все плоскости, образующие объем данного конструктивного уровня. Элементы третьего уровня предназначены для компоновки на них элементов второго и первого уровня и имеют вспомогательные формообразующие признаки комплектов оборудования. К элементам этого уровня относятся каркасы блоков, панелей, рам, корпуса и кожуха блоков, устанавливаемых в стойки, стеллажи и контейнеры. Элементы четвертого уровня служат для компоновки на них элементов третьего и второго уровней. Они имеют самостоятельные формообразующие признаки, являющиеся основными в формообразовании МЭА. Комплект элементов четвертого уровня (групповое, функционально связанное сочетание) образует элемент пятого конструктивного уровня. Это может быть конструктивная реализация такого комплекса МЭА, как шкафы и пульты вычислительной машины, радиолокационной станции и т. п. Элементы пятого уровня представляют собой радиотехнический отсек либо аппаратурное закрытое помещение. На основании вышеизложенного можно установить схему вхо-димости элементов унифицированной системы БНК различного уровня друг в друга, которая приведена на рис. 2.10. Применение системы БНК по уровням на примере ЕС ЭВМ дано в табл. 2.2. Здесь же приведены предложения авторов [50] по контрольно-измерительной аппаратуре (КИА) и наши предложения для унифицированной системы БНК- Следует отметить, что функциональные элементы в уровни унифицированной системы БНК не включаются, за исключением бескорпусных радиоэлементов, где конструкцию невозможно отделить от функционального  Рис. 2.10. Схема входимости элементов унифицированной системы базовых несущих конструкций: S~"P°a бескорпусная, в корпусе и МСБ; 7 -ячейка; 2 - блок; S -шкаф и пульт; комплект шкафов, тумб и пультов; 6 - радиотехнический отсек Таблица 2.2. Система базовых несущих конструкций

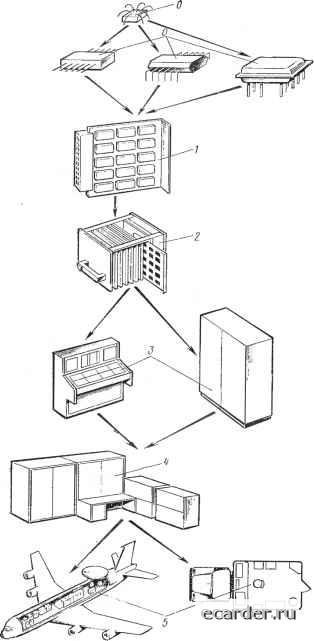

элемента. Для оценки различия между элементом соответствующего уровня унифицированной системы БНК и соответствующим ему уровнем компоновки в табл. 2.2 приведены наименование уровней разукрупнения, в которые входят соответствующие уровни элементов конструкций. Эти уровни компоновки совместо с элементами унифицированной системы базовых конструкций и образуют множество конструктивов. Принцип входимости конструктивов отражен на рис. 2.10. Вторым принципом, на основе которого должно осуществляться построение унифицированной системы базовых конструкций, является принципом вариантности. Для осуществления множества требований, предъявляемых к МЭА, необходимо применять большое количество различных компоновочных решений. В то же время различные компоновочные решения должны обеспечиваться использованием минимального количества конструктивных составляющих элементов (профили, уголки, стяжки и т. п.). Наиболее рациональным решением этого противоречивого вопроса является создание унифицированной системы БНК с широкой вариантностью компоновки, что позволяет на основе ограниченного количества базовых элементов получить неограниченное количество компоновочных решений МЭА. В настоящее время проектировщики МЭА пытаются решить этот вопрос с позиций комплексного охвата всех конструктивных элементов и их типовых компоновок. Широкая вариантность компоновки должна быть заложена в решении любой системы конструктивных элементов, как это, например, выполнено в серии стандартов ГДР (рис. 2.9). 0 1 2 3 4 5 6 7 8 9 10 11 12 [13] 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
