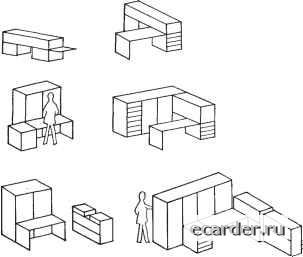

Слаботочка Книги      Рис. 2.11. Варианты построения аппаратуры Третьим принципом построения унифицированной системы БНК является принцип размерно-модульной координации. Основные размеры выражают числовые значения геометрической характеристики изделия и, в частности, его формы (габаритные, установочные и присоединительные размеры). Они служат в качестве средства формирования БНК как в конструктивном, так и в эргономическом отношении. В первом случае главной задачей при определении размеров является обеспечение совместимости и преемственности БНК, во втором - достижение композиционной формы изделий, соответствие их антропометрическим характеристикам человека-оператора, а также архитектурным элементам, в которых размещается аппаратура. Исходя из этих условий и следует рассматривать в сравнительном варианте основные размеры БНК. При этом основные размеры должны определяться на основе применения единого размерного ряда с учетом эргономических фак- торов, в общем случае ряды размеров представляют собой рациональную систему градаций, построенную на основе единого размерного модуля и отвечающую потребностям производства и эксплуатации МЭА, а также допускающую возможность развития параметрического ряда в направлении его увеличения или уменьшения. Таким образом, размерно-модульная координация или модульность МЭА проявляется двумя стандартизуемыми характеристиками, размерностью модуля и рядом размерных чисел. При разработке МЭА кроме задачи оптимального построения изделия решаются задачи поиска оптимальной композиционной схемы изделия, уточнения объемно-пространственной структуры в целом и ее проявлений вовне, т. е. в очертаниях, членениях и поверхности внешней формы, выявляются главные и подчиненные элементы композиции. В результате композиционной отработки изделие перестает быть механическим соединением различных функционально-конструктивных модулей и превращается в единое целое. Поэтому при создании унифицированной системы БНК необходимо закладывать в систему конструктивных элементов их гармонизацию в стандартных сочетаниях [7] и решать вопросы соответствия размеров аппаратуры масштабам человека-оператора, т. е. модульная координация размеров должна обеспечивать не только простую соизмеримость входящих в систему числовых значений, но и строиться с учетом антропометрии, устанавливающей основные статистические и динамические характеристики рабочей зоны оператора в положении «сидя» и «стоя». В настоящее время разработано несколько систем конструктивных элементов на базе геометрического модуля 20 мм в соответствии с рекомендациями СЭВ и МЭК. Исходя из принципа входимости блоков выбираются размеры стоек и шкафов. Наиболее полно этот принцип реализован в ОСТ 4Г0.410.231-85, здесь размеры стойки выбираются кратными размерам основного модуля блока с учетом запасов на зоны коммутации. При выборе конкретных размеров габаритов стоек иногда применяют принцип компенсационного размера. Это позволяет при кратной компоновке стоек различными по размерам блоками получать постоянные размеры стоек по высоте, числовые значения которых взяты из единого размерного ряда. Принцип входимости необходимо использовать и при выборе размеров печатных плат. Однако использование в качестве размерного модуля 20 мм приводит в данном случае к неоправданно большим размерам зон коммутации блока, что ухудшает такой важный параметр МЭА, как плотность упаковки. Поэтому для печатных плат в качестве размерного модуля выбирается модуль, кратный шагу координат-нон сетки и равный 5 мм. Размеры печатных плат регламентируются нормативно-технической документацией и составляют несколько сот типономиналов. При проектировании МЭА [2] используется более узкий ряд типоразмеров: 140X150, 140x240, 150Х Х200, 170X75, 170X110, 170X120, 1170X130, 170X150, 170X160, 170X200 мм. Однако в последнее время наметилась тенденция зна- чительного сокращения этого ряда типоразмеров. При этом предлагается базовую сторону печатной платы, вдоль которой распола-гаютсяХконцевые контакты выполнять одного размера - 170 мм. Исключение делается только для аппаратуры ЕС ЭВМ, где применяются печатные платы только одного типноминала с базовой стороной \40 мм. Размеры боковых сторон печатных плат с базовой стороной 170 мм составляют: 75, 110, 150, 200, 240 и 280 мм. На печатные платы устанавливают ЭРЭ, в том числе корпусные или бескорпусные ИС и МОБ. Размеры этих элементов также характеризуются своей модульностью. Причем размерный модуль для этих элементов выбирается равным 0,5 мм. В нормативно-технической документации регламентируются пять типов корпусов ИС [52]. Из них типы 1, .2, 4 и 5 являются прямоугольными параллелепипедами, а тип 3 имеет форму цилиндра. Корпус типа 1 имеет штырьковые цилиндрические выводы, расположенные на нижней грани параллелепипеда - дне корпуса, образованной большим и меньшим либо средним и меньшим ребрами параллелепипеда. Корпус типа 2 отличается от корпуса типа 1 способом осуществления выводов. Здесь выводы крепятся в боковых гранях корпуса горизонтально, а затем после формовки принимают вертикальное положение. Выводы можно отформовать черезрядным способом, они также могут располагать ся по всем четырем сторонам корпуса. Круглые корпуса типа 3 могут иметь две разновидности, отличающиеся количеством выводов и высотой. Корпуса типа 4 имеют планарные выводы. Для увеличения количества планарных выводов их можно располагать по всем четырем сторонам корпуса ИС. Корпус типа 5 в качестве выводов использует луженые площадки. Размерный модуль для таких корпусов выбирается равным 0,5 мм. В МСБ применяют бескорпусные ЭРЭ, размерный модуль которых составляет 0,05 мм. Таким образом, размерно-модульная координация наблюдается во всех элементах конструкций РЭА, а система базовых несущих конструкций первого - третьего уровней опирается на следующую систему размерных модулей: 2,5; 5 и 20 мм. ГЛАВА 3 ПЕЧАТНЫЕ ПЛАТЫ, ГИБКИЕ ШЛЕЙФЫ И КАБЕЛИ 3.1. МЕТОДЫ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ПЛАТ В настоящее время выпускаются односторонние, двусторонние, многослойные и гибкие печатные платы. К гибким печатным платам следует отнести и гибкие печатные шлейфы и кабели. Существуют различные методы изготовления печатных плат [20]. К наиболее прогрессивным относятся гальванохимический метод, ме- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 [14] 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
