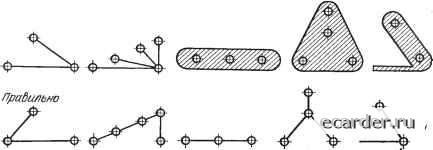

Слаботочка Книги и попавшие в окна экранной сетки, соединяются с ним печатными проводникатми. Как правило, центры отверстий находятся в узлах координатной сетки. Если в конструкции навесного элемента имеются два. вывода и более, расстояние между которыми кратно шагу координатной сетки, то .центры отверстий под эти выводы обязательно располагаются в узлах координатной сетки, а центры отверстий под другие выводы - согласно чертежу на данный элемент. Если в конструкции навесного элемента нет выводов, расстояния между которыми кратны шагу координатной сетки, то в узле сетки-следует поместить центр одного из отверстий, принятого за основное, а центры других расположить на вертикальных или горизонтальных линиях координатной сетки, если это допускает расположению выводов. Для простановки размеров групповых контактных площадок .многовыводных ЭРЭ изображение контактной группы приводится на поле чертежа, причем контактная площадка под первый вывод многовыводного ЭРЭ выпол.няется отличной от остальных, как показано на рис. 3.5. Проводники, ширина которых менее 2 мм, на чертежах обычно изображаются оплошной линией, толщина которой равна двум толщинам контурных линий, как показано на рис. 3.6. Проводники, экраны и другие элементы, ширина которых более 2 ,мм, заштриховываются под углом 45°. Если же чертежи выполняются, для размножения фотокопированием или электрографическим копированием, то изображения широких печатных проводников в других элементов проводящего рисунка полностью зачерняются.. В некоторых случаях контактные площадки, примыкающие к про- /<оордтатмая сетка  <1 Рис. 3.5 11 ie 20 Рис. 3.6 г/: ?8 Рис. 3.5. Расположение ИС с планарными выводами на печатной плате: у - контактная площадка; г - корпус ИС; 3 - печатная плата; 4 -первый вывод; 5 - контактная площадка под первый вывод Рис. 3.6. Чертеж печатной платы /Неправильно  Рис. 3.7. Примеры соединения отверстий печатными проводниками 4от6.0Г,7Н12  + + + + + + + + + + + + + + + + + + + + + + + + + + + 2,5±0,2 Рис. 3.8. Гибкий печатный шлейф с металлизированными контактными площадками II отверстиями водникам, изображенным утолщенной линией, не заштриховываются. При изображении проводников рекомендуется по возможности избегать острых углов около контактных площадок (рис. 3.7) и излишней металлизированной поверхности, что допускается только при изготовлении печатных плат химическим методом. Печатные платы ячеек соединяются через объединительные печатные платы, гибкими шлейфами или кабелями. Тканые и оп-рессованные кабели делают из тех же проводов, что и жгуты. Плоская форма этих изделий позволяет более рационально использовать внутренний объем корпуса блока. Гибкие печатные шлейфы изготовляются по той же технологии, что и печатные платы, однако более пластичная основа позволяет изгибать их под очень острым углом для осуществления соединения двух параллельно расположенных печатных плат ячеек. По конструктивному оформлению и способам присоединения к печатным платам гибкие печатные шлейфы могут быть выполнены в нескольких вариантах. К первому относятся гибкие печатные шлейфы, оканчивающиеся металлизированными контактными площадками с отверстиями (рис. 3.8). Шлейфы устанавливаются и запаиваются на штыри (контакты), расположенные на печатной плате или колодке, как показано на рис. 3.9. Шлейф совместно с колодкой образует печатный кабель. Ко второму ва- 2. j  Рис. 3.9. Гибкий печатный кабель: / - печатная плата; 2 -колодка; S - шлейф 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 [18] 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
