2,5±0,Z

10±0J

ff±0,1

2+0,7

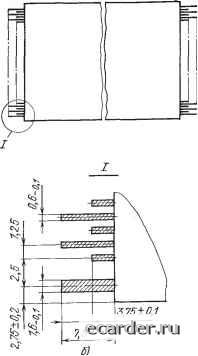

Рис. 3.10. Гибкий печатный шлейф с металлизированными контактными площадками



Рис. 3.11. Гибкий печатный шлейф с однорядным (а) и двухрядным (б) расположением контактных лепестков



рианту относятся гибкие печатные шлейфы, оканчивающиеся металлизированными контактными площадками, которые после совмещения припаиваются к контактным площадкам печатной платы. Такой шлейф приведен на рис. 3.10. Наконец, к третьему варианту относятся гибкие печатные шлейфы, оканчивающиеся контактными лепестками, которые припаиваются к контактным площадкам печатной платы. Эти шлейфы могут иметь однорядные (рис. 3.11,а) и двухрядные (рис. 3.11,6) контактные лепестки.

Гибкие печатные шлейфы с металлизированными контактными площадками на коще выдерживают большие механические воздействия. Однако разрешающая способность технологии их изготовления невелика, и они используются при малом числе соединений. При большом числе выходных контактов с печатных плат необходимо использовать гибкие печатные шлейфы, оканчивающиеся металлизированными контактными площа,дками без отверстий, или шлейфы с контактными лепестками на конце. Такие кабели обязательно крепятся в зоне электрического присоединения к печатным .платам с помощью прижимной планки или скобы, как показано на рис. 3.12 и 3.13.

Как и микросхемы в корпусах со штырьковыми выводами, гибкие печатные шлейфы первого варианта устанавливаются с



Рис. 3.12. Гибкий печатный шлейф с планкой:

/ - печатная плата; 2 -шлейф; 3 - планка



Граница монтажа



Рис. 3.13. Гибкий печатный шлейф со скобкой:

/ - печатная плата; 2 - шлейф; 3 -скоба; 4 - прокладка

ОДНОЙ стороны печатной платы. Все остальные гибкие печатные шлейфы можно иомеш,ать с двух сторон печатной платы. Печатные тканые и опрессованные гибкие кабели устанавливаютсл только с одной стороны печатной платы, поскольку их жилы присоединяются с использованием металлизированного отверстия. Шаг расположения отверстий под распайку жил тканых и опрес-сованных кабелей на печатной плате, как правило, выбирается кратным 2,5 мм, откуда следует, что разрешаюш:ая способность соединений тканым или опрессованны.м кабелем ниже, чем соединений гибким печатным шлейфом.

.5.S. РАСЧЕТ ЭЛЕМЕНТОВ Ш£--:АТЕЫХ ПЛАТ, ГИБКИХ КЛЕЙФСВ Е КАБЕЛЕЙ

о велнчеиие плотности печатного монтажа, тенденция к авго-матизации технологических процессов изготовления печатных плат, необходимость уменьшения трудоемкости и повышения процента выхода годных изделий существенно обострили вопрг>сы те; иологпчпости и серийность печатных плат, гибких печатных ш. .т"1фов и кабелей. При реализации схемотехнических решений ми1-:имально иеоб.кодимые размеры элементов печатного монтажа и нх взаимное расположение определяют в результате расчета электрической схемы, но прн этом часто не уделяют достаточно
