Таблица 4.2. Шаги установки бескорпусных МСБ в зависимости от среднего числа задействованных выводов

размеры пленочной платы бескорпусной мнкросСорки, нм	Среднее число задействованных выводов в одной бескор-пусиой мнк-росборке, мм, не более	Шаг установки бескорпусной микросборки по осям, мм		Размеры пленочной платы бескорпусиой микросборки, мм	Среднее число задействованных выводов в одной бескорпусной микросборке, мм. не более	Шаг установ ки бескорпус-вой микросборки по осям, мм
48x30		48,75	36,25	16X20		17.5	27.5
24X30			36,25	16X15		17,5	22,5
32X20		33.75	27,5	16X7.5		17,5	15.5
30x16		31,25	23.75	36X24		37,5	31,25

Таблица 4.4. Краевое поле Xi(xz) на печатной плате при установке бескорпусных МСБ

На рис. 4.4 представлена разметка посадочных мест под бескорпусные МСБ. По аналогии с ячейками, выполненными с применением корпусных элементов, введем понятие размеров краевых полей на печатной плате. Под размерами краевых полей Хи 2, г/1 и г/2 понимаются расстояния от края печатной платы по осям X и У до первого ряда контактных площадок для внешних выводов бескорпусных МСБ. Краевое поле г/2 для всех типоразмеров пленочных плат (подложек) бескорпусных МСБ составляет 12,5 мм при применении контрольных колодок с запайкой штырей в металлизированные отверстия или с использованием печатных контактных площадок и 10 мм при применении в качестве элементов контроля одиночных пистонов и контактов.

Таблица 4.3. Краевые поля Xi{xz) на печатной плате при установке бескорпусных МСБ

Размеры пленочной пла гы бескорпусной

микросборки, мм

48X30

24X30

32X29

30X16

16X20

16X15

16X7,5

36X24

Эскиз установки бескорпусиой микро-сборки иа печатной плате

1 1 1

0,8 1 1 1

1,76

Xi (Д,2)

Толщина печатной платы, мм

до I

до 2

Элемент электрического соединения	Краевое поле yi на пленочной плате бескорпусной МСБ, мм
ГРППЗ на 14, 36,
46 и 58 контактов	17,5
ГРППЗ на 24 кон-
такта
ГРПМ1-ШУ на 31,
45, 51 и 90 кон-
тактов	22,5
ГРМП1-ШУ на
122 контакта
ГРПМ1-ГУ
ГРПМ9-У
ГРПМ9чМ	17,5
ГРППМ5	17,5
ГРППМ7
ГРППМ8
ГРППМ,10	22.5
ГРППМ26	17,5
СНП34 на 135 кон-
тактов
Кабель гибкий пе-
чатный
Кабель тканый и
опрессованный
Жгут объемный

Минимальные технологические размеры краевых полей печатных плат при установке бескорпусных МСБ, округленных до значений, .кратных 2,5 мм, без учета трассировки печатных проводников, приведены в табл. 4.3 и 4.4. При механизированной сборке ячеек на печатных платах предусматриваются краевые поля шириной не менее 5 мм. На рис. 4.5 - 4.8 представлены типовые

Граница г монтажа\

Граница монтажа

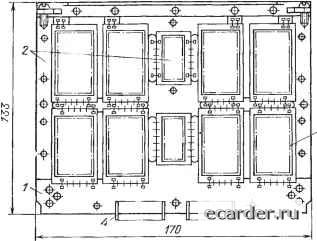

Рис. 4 5. Ячейка герметичного блока разъемной конструкции:

/ - плата печатная; 2 - мнкросборка бескорпусная; 3 - шина металлическая; 4 - контакт электрического соединителя

J»aJ

i°aJ

[Jd---1»51~

d ii ii п,

I l°5

r.

Граница монтажа

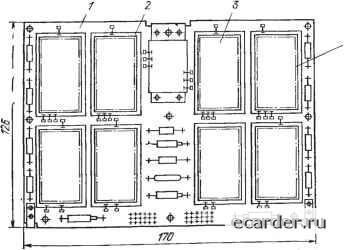

Рис. 4.6. Ячейка герметичного блока книжной конструкции:

t - основание металлическое; 2 - микросборка бескорпусная; 3 - воздуховод; 4 - контакт электрический; 5 - плата печатная

Г 1 i	! Л 1
1-----1 i . i	i 1 i

1 ! i 1

i >

Гранит монтажа

Граница монтажа

Рис. 4.7. Ячейка герметичного блока книжной конструкции с рамой:

/ - плата печатная; 2 ~ шина металлическая; 3 - мнкросборка бескорпусная; * -контакт печатныП

конструкции ячеек герметичных блоков разъемного и .книжных вариантов конструкции.

Ячейка, приведенная на рис. 4.5, состоит из металлических шии, к которым пустотелыми заклепками прикрепляется печатная плата. Бескорпусные МСБ непосредственно установлены на металлические шины с двух стоион печатной

Граница монтажа]

Рис. 4.8. Ячейка герметичного блока книжной конструкции: 1 - плата печатная; 2 - шина металлическая; 3 - микросборка
