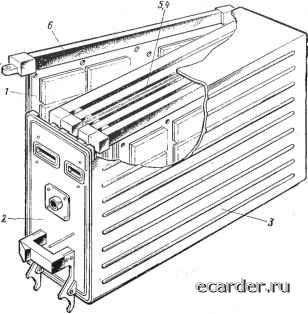

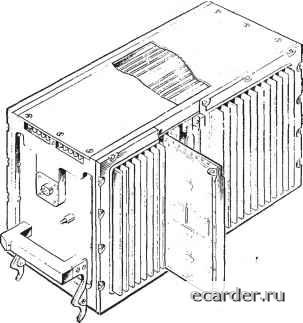

Слаботочка Книги платы. К торцу одной из сторон печатной платы через металлические шины крепится прижимная планка, имеющая приливы для крепления ячейки в блоке с помощью невыпадающих винтов. С противоположной стороны установлены контакты с помощью развальцовки и пайки в отверстия печатной платы, предназначенные для электрического соединения ячейки с объединительной печатной платой блока. Для отвода тепла от ячейки прижимная планка имеет хороший тепловой контакт с металлическими шинами ячейки. Ячейка, приведенная иа рис. 4.6, со стоит из П-образного металлического основания, к которому с помощью сварки присоединен воздуховод прямоугольной формы. Воздуховод имеет приливы для крепления и шарнирного соединения ячеек в блоке. Печатная плата ячейки крепится к основанию пустотелыми заклепками. Бескорпусные МСБ непосредственно установлены на основании с двух сторон. Электрическое соединение ячей-ки с объединительной печатной платой блока выполнено с помощью гибкого печатного кабеля. Для отвода тепла от ячейки основание обладает хорошим тепловым контактом по всей длине с воздуховодом. Ячейка, приведенная на рис. 4.7, состоит из литой рамы, к которой пустотелыми заклепками крепится печатная плата с установленными на ней с двух сторон металлическими шинами. Бескорпусные микросборки помещают непосредственно на металлические шины. На раме предусмотрены приливы для шарнирного соединения ячеек R блоке. Для крепления ячейки в блоке сделаны переходные втулки, через которые проходят крепежные винты. Электрическое соединение с объединительной печатной платой блока выполнено с помощью гибкого печатного кабеля. Для отвода тепла от ячейки рама обладает хорошим тепловым контактом с шинами ячейки. Ячейка, приведенная на рис. 4.8, состоит из печатной платы с бескорпусными МСБ, установленными с двух ее сторон на индивидуальные металлические шины. Ячейки имеют петли для шарнирного соединения ячеек в блоке. На печатной плате предусмотрены отверстия для крепления ячейки в блоке с помощью винтов. Электрическое соединение ячейки выполнено с помощью объемных проводов, которые для предохранения от слома прошиваются через два ряда неметаллнзированных отверстий, находящихся на печатной плате. На рис. 4.9 приведена конструкция герметичной ячейки с элементами коммутации и бескорпусными МСБ. Конструкция состоит из прямоугольного корпуса, на дно .которого наклеена пленка или установлена .коммутационная плата. В отверстия на задней стороне корпуса пластмассой запрессованы два гибких .кабеля из фольгированного полиимида, на котором методом химического травления сформированы соединительные проводники и контактные площадки. В контактных площадках закрепляются выводы электрического соединителя СНП34. Гибкий кабель помещен между двумя пластмассовыми прокладками, надетыми на выводы электрического соединителя. Сверху корпус закрыт крышкой, которая пайкой герметизируется с корпусом ячейки. По бокам корпуса находятся приливы, используемые для установки ячейки в стандартные направляющие БНК2; ячейки крепят винтами. На нижней стороне корпуса ячейки есть углубление для установ-   Piic. 4.9. Герметичная ячейка с бескорпусными МСБ  Рис. 4.10. Блок герметичной разъемной конструкции: / - ячейка; 2-панель передняя; 3 - стенка; 4 - панель задняя; 5 -крышка Соковая ки штыревых радиаторов, изготовленных из титановой ленты. Степень натекания данной конструкции Вн=2-10- л-мкм/с [23]. На рис. 4.10 и 4.11 приведены типовые конструкции герметичных блоков с бескорпусными микросборками. Блок герметичной разъемной конструкции (рис. 4.10) состоит из набора ячеек на бескорпусных МСБ (см. рис. 4.5), установленных параллельно передней панели. Корпус блока литой, выполнен из алюминиевого сплава Ал.9. Герметизация блока осуществлена с помощью резиновых прокладок, установленных в пазы корпуса блока и крепления болтами боковых крышек блока. Корпус и боковые съемные крышки блока оребрены. Для крепления ячеек в блоке на верхней и нижней стенках корпуса предусмотрены групповые направляющие и приливы с резьбовыми втулками. На передней панели размещен разъем, герметизируемый через уплотнительную прокладку, и трубка для откачки воздуха и заполнения сухим азотом. Степень натекания данной конструкции Вн=0,9-10~ л-мкм/с. На задней панели корпуса блока расположены штыри-ловители. Внутриблочное электрическое соединение между ячейками осуществляется с помощью накидных перемычек, установленных на штыри объединительной печатной платы. Для улучшения теплового контакта между прижимными планками ячеек и сребренной боковой крышкой блока проложена гофрированная алюминиевая прокладка. Блок выполнен в корпусе типоразмера 2,5К.  Рис. 4.11. Блок герметичный книжной конструкции с возду.ховодом; / - ячейка; 2 -панель передняя; 3- кожух; 4 - плата; 5 - кабель гибкий печатный; 6- ЕОЗДУХОЕОД 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [25] 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
