Блок герметичной книжной конструкции с вертикальной осью раскрытия ячеек, представленный на рис. 4.11, состоит из набора ячеек на бескорпусных МСБ (см. рис. 4.6), установленных перпендикулярно передней панели блока. Передние и задние панели выполнены литьем под давлением из алюминиевого сплава Ал. 9 и имеют покрытие Н24.0-Ви 12. Кожух блока сварной, выполнен из титанового сплава ВТ1-0 с покрытием Н12 с последующим горячим лужением припоем ПОС-61. Боковые стенки кожуха имеют ребра жесткости.

Герметизация блока осуществлена пайкой кожуха с передней и задней панелями блока. На передней панели блока расположены разъе.\5, герметизируемый через уплотнительную прокладку, трубка для откачки воздуха и заполнения блока сухим азотом, а также отверстия для подвода и отвода воздуха в коллектор воздуховода. На передней панели блока расположены штыри-ловители.

Внутриблочные электрические соединения выполнены с помощью гибких печатных кабелей и объединительной печатной платы. Тепло от блока отводится с по1Мощью воздуха, -подаваемого принудительным спосОбом по герметичным воздуховодам. Степень натекания данной конструкции Вн=5-10~ л-мкм/с. Блок выполнен в корпусе типоразмера 1,5К.

Блок герметичный книжной конструкции с вертикальной осью раскрытия ячеек (рис. 4.12) состоит из набора ячеек на бескор-

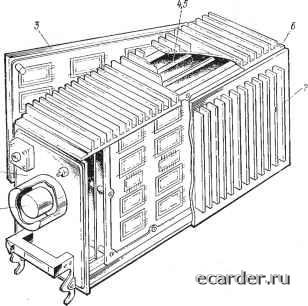

Рис. 4.12. Блок герметичный книжной конструкции с вентилятором:

/-вентилятор; 2 - панель передняя; 3-ячейка; 4 - плата объединительная; 5-кабель гибкий печатный; 5 - панель задняя; 7 -cieHKa



пусных МСЬ (см. рис. 4.7), установленных перпендикулярно передней панели блока. Корпус блока сварной. Детали корпуса блока выполнены из материала АМг, передние и задние панели блока - литьем под давлением из алюминиевого сплава Ал.9. Все детали корпуса и панели имеют покрытие Н24.0-Ви12. Герметизация блока осуществлена пайкой корпуса и передней панели блока. Степень натекания данной конструкции Вн=2-10" л-мкм/с.

Для крепления ячеек в блоке на задней панели предусмотрены приливы, на которых установлены штыри-ловители. На передней панели размещен разъем, герметизируемый уплотнительной прокладкой, трубка для откачки воздуха и -заполнения сухим азотом, а также колпак, герметизирующий вентилятор. Внутриблочные электрические соединения выполнены с помощью гибких печатных кабелей и объединительной печатной платы. Снижение внутреннего перегрева блока осуществлено за счет перемешивания воздуха вентилятором, установленным внутри блока. Блок находится в корпусе 1,5К-

Герметичный блок книжной конструкции с горизонтальной осью раскрытия ячеек, представленный на рис. 4.13, состоит из двух ячеек (см. рис. 4.8) на бескорпусных МСБ, установленных перпендикулярно панели блока. Рама блока выполнена литьем под давлением из алюминиевого сплава Ал.9. Панель и кожух блока сделаны из титанового сплава и имеют покрытие с после-

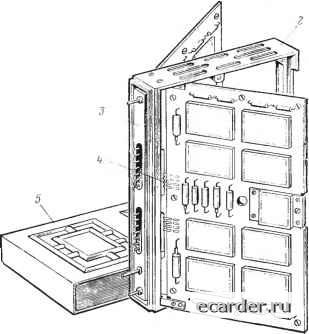

Рис. 4.13. Блок герметичный книжной конструкции:

J - ячейка; 2 - рама; 3 - панель; 4 - провод объемный; S - кожух



дующим горячим лужением припоем. Герметизация блока осуществлена пайкой кожуха с панелью. Степень натекания корпуса блока Вн=10-5 л-мкм/с.

В корпусе для фиксации рамы с ячейками имеются упоры, для крепления ячеек в панели и раме - приливы. На панели установлены электрические соединители, полученные с помощью глазковых многовыводных соединений, трубка для откачки воздуха и заполнения сухим азотом и резьбовые .штыри-ловители. Внутриблочные электрические соединения выполнены с помощью объемных проводов.

Набор рассмотренных НК блоков позволяет решать конструкторские задачи для широкого ряда разработок аппаратуры. При этом следует иметь в виду, что .блоки с общей герметизацией характеризуются высокой плотностью упаковки элементов.

4.2. ГЕРМЕТИЗАЦИЯ БЛОКОВ

Герметизация блоков, содержащих бескорпусные ИС и .МСБ, осуществляется с целью предотвращения воздействия внешних климатических факторов на бескорпусные элементы, входящие в состав ИС и МСБ, т. е. герметизируют для установления внутри корпуса блока допустимой относительной влажности и состава газового наполнителя, что определяется техническими условиями на входящие в состав блока бескорпусные элементы.

Для создания наиболее благоприятного микроклимата внутри корпуса блока, внутренний объем блока через откачную трубку заполняется инертной средой в виде различных газов или смесей газов. Для того чтобы увеличить срок эксплуатации или хранения герметичных блоков до профилактического ремонта, внутренний объем блока заполняется инертной средой с избыточным даачением не более 12-10 Па через откачные трубки (рис. 4.и,а-д).


г) в)

Рис. 4.14. Конструкции откачных трубок:

- корпус; г -трубка; г-втулка; 4-компаунд; 5 -стакан; 6 -резиновый уплотнитель; 7 -шарик; S -штифт
