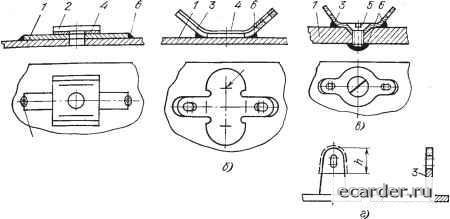

Слаботочка Книги  ApsoHHO-дугобая сбарт Рис. 5.26. Неразборные элементы заземления: ; -корпус РЭА; г -пластина; 3 -лепесток: « - плакирующий слон; £ -самонарезающий винт; б -компаунд землеиия и в местах, удобных для замера. Место контроля обводится рамкой с размерами 12x30 мм и окрашивается более контрастной по цвету краской. В рамке располагается надпись «ПС» (переходное сопротивление). Не рекомендуется место контроля переходного сопротивления располагать па лицевых панелях. Для образования разборных контактных соединений в заземляющих устройствах применяются шины с различными наконечниками 1 (рис. 5.27,а), которые соединяются между собой плетенкой 2 и проводом 3. Шины также делают и без провода (рис. 5.27,6 и в). Сопротивление шины по постоянному току зависит от длины шины и марок плетенки и провода. Переходное сопротивление между лепестком шины и зажимом в разборных элементах заземления обычно не превышает 40 мкОм. /23 а) 2 ff)  Рис. 5.27. Шины с различными наконечниками Рис. 5.28. Применение элементов заземления в самолетной РЭА Пример применения элементов заземления показан на рис. 5.28. На блоке 1. установленном на амортизационной раме 2, располагается зажим 6, показанный на рис. 5.25,а. На поддоне 3 установлен зажим 4, показанный на рис. 5.25,6. Гайкой зажима 6 и винтом зажима 4 закреплена шина 5, заземляющая корпус блока на поддон S. При установке в стойку или на монтажную раму блоков, имеющих вруб-ные разъемы с задней стороны, применяются элементы заземления врубного типа. На задней стенке S рамы 6 (рис. 5.29) установлен штырь 7, который проводником 9 соединяется с лепестком 10, приваренным на раме 6. На корпусе / блока с помощью втулки 2 устанавливается пружинная цанга 3, соединенная проводником 4 с лепестком 5, приваренным к корпусу /. При врубании штыря 7 в цангу S происходит заземление корпуса блока / на раму 6. Экранирование. При компоновке аппаратуры высших структурных уровней приходится решать задачи экранирования от внутренних и внешних источников помех. Вблизи источника излучения электромагнитной энергии, на расстоянии, меньшем длины волны, задача экранирования от внутренних источников помех сводится к экранированию или по магнитной, или по электрической составляюшей. При нахождении источника излучения на значительном удалении (более пяти длин волп) защита аппаратуры от внешних полей состоит в решении задачи экранирования от плоской волны, в которой энергия распределена равномерно между магнитной и электрической составляющими. Экран представляет собой металлическую перегородку, разделяющую две области пространства, и предназначен для регулирования распространения электрических и магнитных полей от одной из этих областей к другой. Эффективность экранирования - это уменьшение напряженностей магнитного и (или) электрического полей, создаваемое экраном. Она обычно определяется коэффициентом экранирования Кэ (в децибелах), который для электрического поля определяется как /C3=201g£o/£i для магнитного поля э=201gЯo/яi, где £0 и яо - напряженность падающей волны; El vi Hi - напряженность прошедшей волны. Для электромагнитной волны, падающей на металлическую поверхность, существуют два вида потерь: потери на отражение, поскольку волна частично отражается от поверхности, и потеря на поглощение, так как волна по мере распространения в среде Паять  т а & Рис. 5.29. Элементы заземления врубного типа ослабляется. Общий коэффициент экранирования Кэ, (в децибелах) материала /(э v = Апогл +/Сотр, где /Спогл и /(отр - коэффициенты поглощения и отражения соответственно. Коэффициент поглощения (в децибелах) для плоских волн, электрических и магнитных полей определяется из выражения; Кпотл = 0,135/[Л0ОТН, где 5 - толщина экрана, мм: / - частота поля, Гц; аотн=ам/амат - относительная электропроводимость материала (Ом и Омат - электрическая проводимость меди и любого материала соответственно). Под плоской волной понимается волна, которая получается при взаимодействии электрического и магнитного полей в дальней зоне воздействия при гХ/2л, где г--расстояние от поверхности экрана до источника помехи; К - длина волны. В отличие от потерь на поглощение потери на отражение зависят от вида поля. Коэффициент отражения Лотр.эл (в децибелах) для электрического поля будет определяться из выражения. [16, 24]: /отр.эл-201§4,5 lOyfrZ,, где - расстояние от источника до экрана, м; Z3 = 3,68-IO-Х X "К/ц/оотн, Ом - полное сопротивление экрана; р, - относительная магнитная проницаемость материала экрана. Коэффициент отражения /Сотр.м (в децибелах) для магнитного поля [16,24] /(отр.м= 14,6-fl01g/r2aoTH/[x. Коэффициент отражения Дотр.п (в децибелах) для плоских волн /(огрп=168- -101g([x aoTH). Анализ указанных формул показывает, что для электрических полей и плоских волн потери па отражение велики, а для низкочастотных магнитных полей малы. Магнитные поля труднее поддаются экранированию, чем электрические. Для защиты от низкочастотных магнитных полей следует применять магнитные материалы. Для защиты от электрических полей, плоских волн и высокочастотных магнитных полей следует применять экран из материала, имеющего хорошую электропроводимость. Для указанных выше коэффициентов экранирования предполагалось, что экран сплошной и не имеет стыков и отверстий. Однако на практике большинство экранов не являются сплошными. Они имеют крышки, отверстия для вентиляции, проводов, переключателей и других элементов, а также механические соединения и швы. Собственная эффективность экранирования материала экрана представляет меньший интерес, чем утечки через швы, соединения и отверстия. Разрыв в экранах обычно оказывает большее влияние на утечки магнитного поля, чем электрическогЬ, Токи, возникающие в экране, должны иметь возможности протекать без возмущений в направлении, заданном .падающим полем. Если в экране имеется разрыв, вынуждающий текущие токи отклоняться от первоначального пути, эффективность экранирования уменьшается. ...... 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 [42] 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
