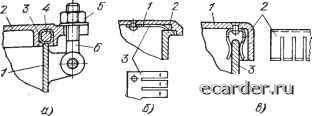

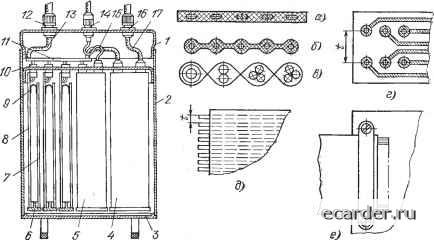

Слаботочка Книги На рис. 5.30,а, приведен сплошной экран 1 с наведенными в нем токами. На рис. 5.30,6 показано, как широкая прямоугольная щель 2 заставляет наведенные в экране токи идти в обход щели, что приводит к возн-икновен«ю утечки. На рис. 5.30,е, изображена узкая щель 3 той же длины. Она влияет на ток так же, как и широкая щель. Из рис. 5.30,г следует, что группа небольших отверстий 4 оказывает на ток значительно меньшее влияние, чем щель. Следовательно, утечку определяет максимальный линейный размер щели, а не его площадь. Большое число маленьких отверстий создает меньшую утечку, чем большое отверстие с той же площадью. При рабочей частоте, много меньшей частоте среза, коэффици-циеит экранирования (в децибелах) прямоугольной щели /Сэ= 27,2 bjl, где b - глубина щели (ширина перекрытия сопрягаемых деталей), мм; I - длина щели, мм. Частота среза /с будет определяться из выражения /0= 150-10V- Для вентиляционных отверстий, пробитых в панели, коэффициент экранирования (в децибелах) Ks = kbld+2{)\g{Lldy, где k - коэффициент, равный 32 - для круглых отверстий, 27 - для квадратных; b - толщина панели, см; d - диаметр или ширина круглых и квадратных отверстий, см; L - расстояние между центрами соседних отверстий, см. Соединения, выполненные в экранах непрерывным сварным или паяным швом, обеспечивают максимальное экранирование. В клепаных и винтовых соединениях между точками крепления образуются щели, через которые происходит утечка энергии. Для уменьшения указанной утечки заклепки и винты необходимо располагать как можно ближе друг к другу. Наибольшую сложность при конструировании представляют разъемные контактные соединения, которые периодически разбираются. К таким соединениям относятся стыки между панелями и кожухом, установка крышек, перегородок и др. Надежная работа контактных соединений зависит от конструкции, правильного выбора материалов и их покрытия, от контактного усилия, а также от правильности изготовления. Рассмотрим некоторые разъемные контактные соединения, применяемые в электромагнитных экранах. Плотный контакт между корпусом 1 (рис. 5.31,а) и крышкой 2 создается с помощью медной плетенки 3, надетой на резиновый шнур 4. Контактное усилие осуществляется откидывающимся виитом 6 и гайкой 5. 1 НабедвнныБ токи  а) Б) в) г) Рис. 5.30. Влияние формы и размера отверстий в экране на ток, наводимый в нем магнитным полем   Рис. 5.31. Разъемные контактные соединения, применяемые в электромагнитных экранах Контакт между корпусом 2 (рис. 5.31,6) и крышкой 1 происходит с помощью плоской контактной пружины 3, закрепленной и опаянной на крышке 1, которая контактирует по торцу корпуса 2. Контакт «ножевого» типа, состоящий из бронзовой пружины 2 (рис. 5.31,е) и имеющий плотный контакт с крышкой / и корпусом 3, обеспечивает хорошее экранирование между крышкой 1 и корпусом 3. Контакт между крышкой 1 (рис. 5.31,г) и корпусом 2 произвСдится изогнутой пружиной 3, контактирующей по внутренней поверхности корпуса 2. Пружина крепится и опаивается на крышке /. 5.5. ЭЛЕМЕНТЫ КОММУТАЦИИ В любом радиоаппарате находят широкое применение различные элементы коммутации, которые разделяются на электрический монтаж и элементы электрических соединений. Электрический монтаж по виду используемых проводников можно разделить на плоский (печатные платы, ленточные провода) и объемный (жгуты, провода, кабель). Все электрические соединения можно разделить на два вида: неразъемные, выполняемые сваркой, пайкой, накруткой и т. д., и разъемные, к которым относятся различные типы разъемов. Пример применения различных элементов коммутации показан иа рис. 5.32. В блоке, состоящем из корпуса 2, задней / и передней 3 панелей, в котором установлены вторичный источник питания 4, высокочастотный субблок 5 и ячейки 6, применяются следующие элементы ком.мутации: в ячейках 6 располагаются печатные платы 7 к 8, электрический монтаж между которыми осуществляется ленточными проводами 9; сами ячейки 6 своим разъемом вставляются в ответную часть разъема 10, который впаивается в коммутациоииую печатную плату И; электрический монтаж с платы 11 к с источника питания i на внешние разъемы 12 и 16 ведется объемными кабелями 13 и 17; узел б, имеющий низко- и высокочастотные разъемы, вставляется в ответные части разъемов. При этом низкочастотный разъем впаивается в плату 11, а высокочастотный кабелем 15 подключается к внешнему разъему 14. Основные нормы, требования и рекомендации по конструированию печатных плат, габариты и способы крепления их в составе ячеек или блоков приведены в гл. 3, 6 и 7. Ленточные провода и кабели. Ленточные провода и кабели находят широкое применение во всех видах РЭА. Они применя-  Рис. 5.32. Различные элементы коммутации блока Рис. 5.33. Ленточные провода и кабели готся для электрического монтажа между панелями, рамами, ячейками и другими устройствами. Применение ленточных проводов и кабелей снижает трудоемкость сборочных и монтажных операций, повышае! надежность и снижает массу и объем РЭА, позволяет осуществлять монтаж в трех плоскостях за счет изгиба и скручивания. Ленточные провода и кабели бывают опрессованные, тканые и печатные. В ленточных проводах с пленочной изоляцией в качестве жилы применяются сплющенная медная проволока (рис. 5.33,а). Для изоляции применяется полиимидо-фторопластовая пленка. Такие провода имеют 2; 4; 10; 20 и 30 жил. В ленточных проводах из полиэтилена и поливинилхлоридного пластика применяется круглая медная проволока (рис. 5.33,6). В таких проводах бывает 4; 12; 15; 18; 20 и 22 жил. Тканые кабели состоят из круглых проводников в изоляции, которые переплетаются капроновыми нитками. Такой способ изготовления плоских кабелей позволяет соединять в единую конструкцию проводники разного сечения и с различной изоляцией (рис. 5.33,е). В тканых кабелях можно использовать витые проводники. Ленточные печатные кабели изготавливают на основе тонкого фольгированного диэлектрика. Они обычно оканчиваются металлизированными контактными площадками с отверстиями (рис. 5.33,г) или контактными лепесткамк (рис. 5.33,5). Такие кабели бывают с открытой (рис. 5.33 г) или закрытой (рис. 5.33,5) печатью. Шаг t расположения контактных площадок или лепестков должен быть кратен шагу координатной сетки -1,25 мм. Жилы опрессовапных проводов и тканых кабелей обычно вставляют в металлизированные отверстия или накручивают на штырьки печатных плат и опаивают. Печатные кабели, имеющие металлизированные площадки, своими от- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 [43] 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
