Слаботочка Книги скомпоновать конструктивно-технологические зоны на печатных платах ячеек; выбрать типоразмеры печатных плат; определить тип электрического соединителя; выбрать элементы крепления, контроля и фиксации; определить метод изготовления печатных плат; выбрать компоновку ИС, МСБ и других ЭРЭ на печатной плате; обеспечить нормальные тепловые режимы; защитить ячейки от механических перегрузок и т. д. Очевидно, что решение поставленных задач оказывает влияние на технологию изготовления аппаратуры и в дальнейшем на условиях ее эксплуатации. С другой стороны, специфика производства аппаратуры, требующая специально разработанных технологических процессов, связана с наличием высокопроизводительного технологического оборудования и в конечном итоге с производственными возможностями. Как отмечается в [2], указанная взаимозависимость меняет традиционные формы взаимоотношений разработчиков схемы, конструкторов и технологов, т. е. разработка РЭА предусматривает комплексное решение схемотехнических, конструкторских и технологических вопросов. В настоящее время в основу проектирования РЭА заложен функционально-модульный метод. Он позволяет повысить надежность аппаратуры, сократить сроки и стоимость проектирования, повысить степень использования стандартизированных и унифицированных элементов конструкции, автоматизировать и механизировать процессы изготовления, контроля и ремонта аппаратуры. Конструкцию ячеек, блоков, шкафов и т. д. с применением ИС и МСБ следует выполнять с учетом требований технологичности, т. е. с использованием прогрессивных методов изготовления и ремонта аппаратуры при высокой степени готовности аппаратуры к внедрению в серийное производство. Степень готовности аппаратуры в процессе эксплуатации характеризуеюя коэффициентом готовности, который в свою очередь зависит от достигнутого уровня технологичности ячейки. Выбор варианта конструкции ячейки в основном определяется тактико-техническими требованиями на аппаратуру, требованием обеспечения заданного показателя технологичности изделия и действующих нормативно-технических документов на ее проектирование и изготовление. По своему конструктивному назначению ячейки, как правило, предназначены для установки в блоки, поэтому выбор варианта конструктивного исполнения ячейки характеризуется вариантом конструкции блока. Существуют три основных варианта конструкции блоков: разъемная, книжная и кассетная. Наиболее широкое при.мепепие прп проектировании РЭА третьего поколения нашла разъемная конструкция блоков и наименьшее из-за низкой технологичности - кассетная. Книжная конструкция применяется в основном для аппаратуры, типовой элемент замены которой не ниже уровня блока. Это обусловливается большим временем, необходимым для замены чейки, так как межблочная электрическая коммутация выполняется с помощью паяного, трудно демонтируемого соединения. Конструктивно ячейки подразделяются по различиям в НК- Это различие заключается в наличии или отсутствии рамок, предназначенных для улучшения эксплуатационных параметров, а в некоторых случаях для исключения деформации печатных плат ячеек, которая возникает в процессе как изготовления, так и эксплуатации под действием внешней среды. Поэтому выбор варианта исполнения ячейки (рамочный или безрамочный) должен осуществляться на первом этапе проектирования исходя из требований к механическим воздействиям, а также с учетом линейных размеров печатных плат. На рис. 6.1 приведена классификация возможных конструкций, которая включает в себя помимо различных исполнений и различные варианты компоновки ЭРЭ на печатных платах ячеек. На рис. 6.2 и 6.3 представлены ячейки в безрамочном и рамочном исполнении. Возможны варианты конструкции и конструктивное исполнение ячеек аналогично схеме, представленной на рис. 6.1. На рис. 6.4 показана двуплатная ячейка в безрамочном исполнении, устанавливаемая в блоках разъемной конструкции, а на рис. 6.5 - двуплатная ячейка в рамочном исполнении, применяемая в бло- Конструкция ячейки Рис. 6.1. Классификация конструкций ячеек

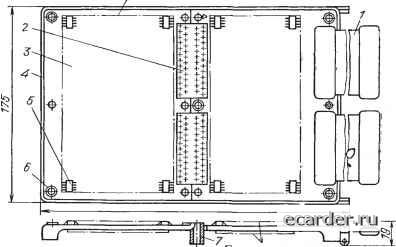

Ячейки для Блоков книжной конструкции Безрамочное исполнение ячейки Двустороннее расположение ЭРЭ  Граница монтажа Рис. 6.2. Ячейка в безрамочном исполнении: I - Электрический соединитель; 2 - печатная плата; 3 - элемент крепления; 4 - «птырь-ловитель  Граница монтажа Рис. 6.3. Ячейка в рамочном исполнении: 1 - печатная плата; 2 - рама; 3 - электрический соединитель; 4 - штырь-ловитель 70,В 4 5- Рис. 6.4. Двуплатная ячейка блока разъемной конструкции: 1, 3 - печатная плата; 2 -вилка электрического соединителя; 4 -колонка; 5 -накладка; 6невыпадающий винт; 7 - штырь-лови гель ках книжной конструкции. Выбор того или иного конструктивного исполнения зависит от условий эксплуатации, тактико-технических требований на аппаратуру, обеспечения заданной технологичности, а также от учета технико-экономических показателей, обоснование которых изложено в гл. 10. Граница монтам-а  граница монтажа Рис. 6.5. Двуплатная ячейка, блока книжной конструкции: -гибкий печатный кабель; 2, 3 -печатные платы; 4 -рамка; 5 - микросхема; 6 - заклепка; 7 - втулка 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 [45] 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
|||||||||||||||||
