6.4. ЭЛЕМЕНТЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ И ФИКСАЦИИ

Электрические соединения ячеек в блоках (внутриблочная электрическая коммутация) выполняются с помощью разъемных электрических соединителей, объединительных плат, переходных контактов, гибких шлейфов, плоских кабелей и монтажных проводов. Элементы электрических соединений ячеек выбирают в зависимости от эксплуатационных требований варианта конструкции ячейки (разъемная, книжная), конструктивно-технологических требований, габаритных размеров соединителя, а также от необходимого числа контактов в электрическом соединителе.

Следует отметить, что выбор типа электрического соединителя всегда должен осуществляться с учетом рекомендаций нормативно-технической документации, которая предусматривает и обеспечивает соответствующий уровень унификации изделия в целом. При выборе соединителя необходимо резервировать не менее 10% необходимого числа контактов.

Наиболее широкое применение получили разъемные электрические соединители, применяемые в блоках разъемной конструкции. Они обеспечивают достаточно надежное электрическое соединение и многосъемность ячеек в блоке. Соединительные платы и переходные контакты используются в ячейках и кассетах, к которым предъявляются требования обеспечения высокой надежности электрических соединений малых габаритов и массы и не предъявляется требованием легкосъемности. Гибкие шлейфы и плоские кабели, применяющиеся для внутриблочного монтажа в блоках книжной конструкции, позволяют более рационально использовать объем блока, уменьшить его габариты и массу, снизить трудоемкость монтажа путем применения групповых методов пайки и повысить надежность электрических соединений.

Как уже отмечалось, наиболее широкое применение для внутри-блочной электрической коммутации РЭА третьего поколения имеют электрические малогабаритные соединители врубного типа (разъемы). Рекомендуемые для установки в ячейки малогабаритные электрические соединители приведены в ОСТ 4Г0.410.224-84.

В зависимости от выбранного метода выполняемого электрического монтажа между ячейками (коммутационная печатная плата, струнный монтаж, накрутка и т. п.) необходимо правильно определить сочетания вилок и розеток.

Следует отметить, что из числа рекомендуемых типов электрических соединителей целесообразнее всего применять электрические соединители типов СНП34 и ГРПП72, обладающие необходимым числом выходных контактов и надежным электрическим контактом в контактных парах. Кроме того, они удовлетворяют требованиям эксплуатации различных видов аппаратуры и их применение обеспечивает межвидовую унификацию аппаратуры на уровне ячейки.

Элементы крепления и фиксации являются неотъемлемой частью БНК. От правильности их выбора и места установки за-



висит целостность конструкции при эксплуатации. Поэтому для повышения механической прочности конструкции ячеек навесные ЭРЭ прикрепляют держателями либо приклеивают или прилаки-ровывают. Для еще большего повышения прочности конструкции к механическим воздействиям (вибрации, удары) вводят дополнительные элементы крепления и фиксации ячеек, которые обеспечивают надежное крепление и фиксацию ячеек в блоке, исключают самопроизвольное взаимное перемещение сопрягаемых элементов и предохраняют аппаратуру от механических воздействий. К элементам крепления и фиксации ячеек следует отнести различные планки, угольники, рамки, штыри-ловители, скобы, стяжные винты и т. п.

Для безрамочных ячеек разъемной конструкции основным элементом крепления является планка, которая устанавливается на печатную плату ячейки с противоположной стороны установки электрического соединителя. Такие планки предназначены для индивидуального крепления ячеек в блоке и выполняются в различных конструктивных модификациях, что диктуется требованием легкосъемности ячеек и видами аппаратуры. На рис. 6.8 показана планка с винтовым креплением, выполненная из алюминиевого сплава Ал.9. Планка может применяться при достаточно жестких условиях эксплуатации. На рис. 6.9 показана пластмассовая планка с винтовым креплением. Планки, показанные на рис. 6.8, 6.9, используются для установки на печатную плату ячейки со

1-5-

РИС. 6.8. Металлическая планка с винтовым креплением


Рис. 6.9. Пластмассовая планка с винтовым креплением



стороной 170 мм. Планки имеют единые установочные и присоединительные размеры и предназначены для применения в аппаратуре, к которой предъявляются повышенные требования к механическим воздейстЁиям.

В ячейках каркасной (рамочной) конструкции роль элемента крепления выполняет рамка, которая создает необходимую жесткость конструкции ячейки и одновременно позволяет крецить

3 2

Рис. 6.10. Индивидуальное крепление ячейки:

/ - ячейка; 2 - невыпадающий винт; 3 - элемент блока


Рис. 6.12. Установка на плате контактов (а), контрольных гнезд (б) и пистонов для крепления (е)



Развальцевать

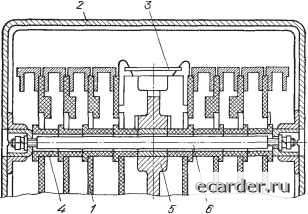

Рис. 6.11. Групповое крепление ячеек:

/- втулка; 2- корпус блока; 3 - шарнир; 4 - ячейка; 5- основание; 6 - стержень
