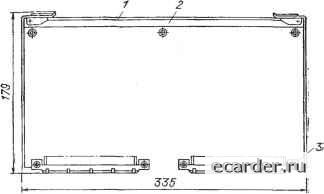

Слаботочка Книги ячейки в блоке. Наиболее широкое применение рамочные конструкции находят ь ячейках и кассетах книжных конструкций. Крепление печатных плат ячеек каркасной конструкции осуществляется с помощью винтов, заклепок или резьбовых втулок. Печатные платы в ячейках прикрепляют по углам не менее чем в четырех точках. При необходимости вводятся дополнительные точки крепления в средней части платы. Расположение элементов крепления и их число определяются требованиями механической •прочности, предъявляемой к аппаратуре. На рис. 6.10 показано индивидуальное крепление каркасной ячейки разъемной конструкции, а на рис. 6.11 - групповое крепление ячеек в блоках книжной конструкции. Элементы фиксации ячеек предназначены для ориентирования ячеек в блоках разъемной конструкции и, как правило, выполняются в виде штырей-ловителей и направляющих. Для фиксации каркасных ячеек разъемной конструкции, оканчивающихся электрическими соединителями врубного типа, со стороны соединителя устанавливаются фиксирующие штыри-ловители, предназначенные для облегчения совмещения ячейки с ответной частью электрического соединителя. Штыри выполняются плавающим или с жестким закреплением (см. рис. 6.2-6.4). Штыри следует располагать на максимальном расстоянии друг от друга. Элементы контроля ячеек предназначены для контроля и проверки работоспособности ячейки в процессе настройки, эксплуатации и профилактического ремонта. Как правило, элементы контроля устанавливают на краях печатных плат ячеек или в местах легко доступных для подключения необходимых контрольных приборов. /Помимо групповых контрольных контактов на планке применяются индивидуальные контрольные контакты, контрольные гнезда и пистоны для контроля (рис. 6.12,с-в). 6.5. БАЗОВЫЕ НЕСУЩИЕ КОНСТРУКЦИИ ЯЧЕЕК Современная РЭА в зависимости от условий эксплуатации и предъявляемых к ней тактико-технических требований может проектироваться на ячейках различного конструктивного исполнения. Однако выбор и применение в аппаратуре массового изготовления топ или другой конструкции должен строго соответствовать требованиям действующей нормативно-технической документации, которая в свою очередь учитывает уровень унификации и стандарти зацни аппаратуры и ее составных частей, что в конечном итоге влияет на технологическую подготовку производства и серийное освоение нового изделия. Приведем базовые конструкции ячеек, которые предусматривают межвидовую унификацию для различных видов аппаратуры. Чтобы осуществить правильный выбор БНК ячейки, установлена условная классификация, приведенная на рис. 6.13. В случае принадлежности БНК1 к определенной аппаратуре, в условной классификации вместо «У - унифицированная» проставляется обозначение соответствующего вида аппаратуры. Для обозначения видов ИодифипОция ионшрутибного исполнений йчеини ШпичестЕо печатны/ плат б ячейке Типоразмер теши Тип hOHCmotjHuuu ячеани УиищииироВаниря ячеияа П,5 3 Рнс. 6.14. Ячейка типов Я1-1-1 и Я2-1-1: / - печатная плата; 2 - угольник; 3 -заклепка; - розетка электрического соединителя СНП34: 5 - планка Ячейка Рис. 6.13. Система обозначения БНК первого уровня (ячеек) аппаратуры устанавливается следующая условная классификация [2]: 1 - стационарные ЭВМ; 2 - аппаратура дискретной автоматики; 3 - аппаратура стационарная (кроме ЭВМ); 4 - аппаратура, устанавливаемая на колесные шасси; 5 - аппаратура, устанавливаемая на самоходные шасси; 6 - морская аппаратура; 7 - самолетная аппаратура. Под типом конструкций следует понимать отличительные особенности конструкции ячейки: безрамочное (1) или рамочное (2) исполнение; различные конструкции рамок, теплоотводящих шин, элементов крепления и фиксации, различные типы электрических соединителей и т. п. Под типоразмером следует понимать разновидность конструкции только по линейным размерам с сохранением конструктивного исполнения входящих в нее конструктивных элементов. На рис. 6.14 представлена конструкция унифицированной ячейки, предназначенная для использования в стап!ионарных ЭВМ и в аппаратуре дискретной автоматики. Ячейка представляет безрамочную конструкцию, состоящую из печатных плат с типоразмером 140X150 мм, угольника и электрического соединителя типа СНП34, установленного на стороне 140 мм. Ячейка типа Я1-2-1 (рис. 6.115) предназначена для использования только в стационарных ЭВМ, имеет жесткую рамочную конструкцию для исключения деформации в связи с большим типоразмером печатной платы (330x150 мм). На ячейку устанавливаются два электрических соединителя типа СНП34, что обеспечивает наличие 270 выходных электрических контактов.  Рнс. 6.15. Ячейка типа Я1-2-1: 7 -угольник; 2 -заклепка; 3 - розетка электрического соединителя- CHTI34; 4 -печатная плата; 5 - планка 6.6. УНИФИЦИРОВАННЫЕ БАЗОВЫЕ НЕСУЩИЕ КОНСТРУКЦИИ ПЕРВОГО УРОВНЯ Исходя из цели работ по стандартизации НК, определяющей необходимость межвидовой унификации ячеек и применение модульного принципа компоновки, оптимальным является применение ограниченной номенклатуры унифицированных БНК первого уровня (БНК1). На рис. 6.16 представлены варианты БНК1, показывающие возможность модульной компоновки ячеек. Основные размеры, условное обозначение, варианты конструкций БНК1 регламентированы ОСТ 4ГО.410.224-84. Основными вариантами конструкции для различных видов аппаратуры является БНК1 типов ЯУ1, ЯУ2 и ЯУЗ. Основой БНК1 (рис. 6.17) служит печатная плата, которая выполняет роль НК. В БНК1 типа ЯУ1 вдоль базовой стороны печатной платы установлены электрический соединитель СНП34 и панель, предназначенная для крепления ячейки в составе БНК второго уровня (БНК2). БНК1 типа ЯУ1 имеет четыре типоразмера: 170X75; 170X1110; 170X150 и 170X200 мм, основным из которых является 170X200 мм. Он полностью удовлетворяет требованиям межвидовой унификации различных видов аппаратуры. Ячейки типа ЯУ1 при использовании электрического соединителя СНП34 устанавливаются в блок с минимальным шагом 15 мм. Для обеспечения минимального шага установки .12,5 мм в ячейке-типа ЯУ1.01 возможно применение электрического соединителя типа ГРПП72. Универсальность и легкосъемность ячейки обеспечена 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 [48] 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
