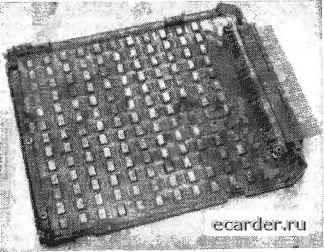

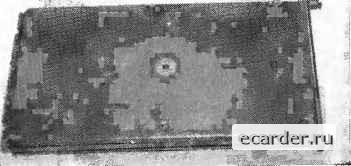

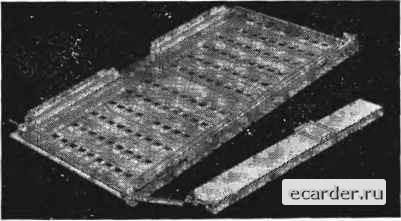

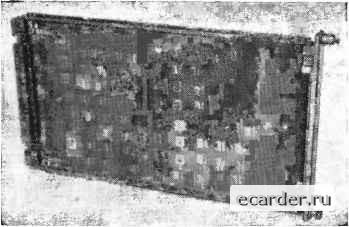

Слаботочка Книги И! J fc, ™ л ~ Рис. 6.16. Модульность построения БНК1 конструкцией панели с винтовым креплением либо с помощью пружинной защелки. Основной является панель с винтовым креплением, которая совместно с направляющей создает жесткий замкнутый демпфирующий контур, снижающий механическое воздействие на ячейку. Размеры и конструкция БНК1 определяются конструкцией и размерами устанавливаемых печатных плат. Размеры печатной  платы для контейнерной БНК1 типа ЯУ2 - 170X280 мм, электрический соединитель СНП34. Указанная конструкция допускает-также установку печатных плат с размерами 170X150 мм, которые используются в ячейках типа ЯУ1. Кроме того, имеется возможность устанавливать платы параллельно друг другу, со смещением дополнительной платы для того, чтобы обойти электрический, соединитель, установленный на печатной плате. Конструкция ячейки типа ЯУ2 с экраном представлена на рис. 6.18. Основой НК является сборная на винтах обечайка, образованная литой наружной панелью и траверсой и двумя перфорированными штампованными направляющими. Платы крепятся к ребрам направляющих при помощи винтов. Электрический соединитель крепится к траверсе и впаивается в основную плату. Дополнительная плата связана с основной двумя шарнирами, которые позволяют откидывать ее для доступа к внутренним сторонам печатных плат. Расстояние между основной и дополнительными, печатными платами 4 мм. Базовая НК1 закрывается штампованными экранами. Охлаждающий воздушный поток проникает внутрь-ячейки к радиоэлементам через перфорированные отверстия в направляющих. Ячейки в блоке заземляются при помощи контактной втулки в то же крепление со стороны передней панели. Панель-закрыта накладкой, на которой наносятся информационные надписи и устанавливаются элементы индикации, коммутации и т. п. Для обеспечения легкосъемности предельно упрощено крепление ячейки в корпусе контейнера двумя винтами со стороны передней панели, один из которых стандартный невыпадающий, другой служит для установки и извлечения ячейки, а также двумя фиксаторами и электрическим соединителем со стороны задней па--нели. Такая конструкция позволяет плавно производить электрическое и механическое сопряжение БНК первого и второго уровней. Однозначность установки ячеек в корпусе блока обеспечивает--ся с помощью индексных втулок и соответствующих им штифтов..   Рис 6.19. Унифицированная БНК1 типа ЯУ2 без экрана которые одновременно выполняют роль фиксаторов. Базовая НК1 типа ЯУ2 без экранов (рис. 6.19) широко применяется и в стационарной аппаратуре. Конструкция БНК1 типа ЯУЗ представляет собой законченную сборочную единицу и состоит из каркаса, двух или одной печат-!Ной платы и двух электрических соединителей (рис. 6.20). Каркас является БНК1 и изготавливается из алюминиевого сплава Ал. 2 методом литья под давлением. Каркас снабжен направляющими штырями и замками, обеспечивающими удобную установку БНК1 в БНК2 и ее объем. Печатные платы БНК1 типа ЯУЗ имеют размер 360X200 мм. ;По стороне 360 мм на печатной плате, установлены два электри-  0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 [49] 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
