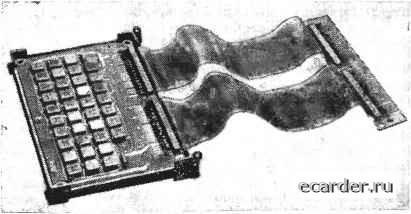

Слаботочка Книги ческих соединителя типа СНП34, причем один ряд контактов соединителя распаян на одну сторону платы, а второй ряд на другую,, что обеспечивает равномерный выход электрических цепей на контакты соединителя. На печатные платы устанавливаются ИС и МСБ различной степени интеграции, БИС и микропроцессоры. Цепи заземления на печатных платах реализуются «накладными»-шинами, расположенными под корпусами ИС, что значительно увеличивает ресурс логических цепей, и, кроме того, поскольку ИС своими корпусами прилегают к земляным шинам, обеспечивается, дополнительный съем тепла. Ячейка рис. 6.21 предназначена для использования в блоках книжной конструкции. Типоразмер печатной платы ячейки 170х Х200 мм. Электрическая коммутация ячейки осуществляется с помощью гибкого шлейфа. Рассмотренные конструкции ячеек обеспечивают возможность компоновки ИС, МСБ и других Э-РЭ и их взаимную электрическую коммутацию в РЭА, удовлетворяющей различным эксплуатационным требованиям. Современные достижения в области полупроводниковой технологии позволяют в настоящее время получать микросхемы, содержащие [10-10 элементов на корпус. Однако такая плотность упаковки резко повышает выделяемую тепловую мощность. Некоторые типы микросхем выделяют тепловую мощность, превышающую единицы ватт; при этом без применения специального охлаждения аппаратуры может быть превышена допустимая температура. При проектировании аппаратуры на ИС и МСБ необходимо производить расчет конструкции для обеспечения нормального теплового режима. Поэтому авторы настоящей книги считают важным дать ряд практических советов и рекомендаций, которые могут помочь в реализации поставленной задачи в процессе проектирования ячеек, блоков и шкафов.  Рис. 6 21. Ячейка книжной конструкции с гибким печатным шлейфом ГЛАВА 7 БАЗОВЫЕ НЕСУЩИЕ КОНСТРУКЦИИ ВТОРОГО УРОВНЯ 7.1. ОБЩИЕ ТРЕБОВАНИЯ К КОМПОНОВКЕ БЛОКОВ Методы компоновки ячеек в блоки, рассмотренные в настоящей главе для блоков в негерметичном исполнении, следует использовать и при конструировании блоков в герметичном исполнении. Выбор варианта конструкции блока и компоновки ячеек в блоке, а также взаимное расположение других конструктивных зон должны осуществляться исходя из технических требований, анализа основных определяющих факторов, специфичных для разрабатываемой РЭА (надежность, ремонтопригодность, габаритные и установочные размеры, масса, тепловые режимы, условия эксплуатации и т. п.). В основном блоки конструируются прямоугольной формы, за исключением блоков, устанавливаемых в специальные отсеки. Форма блока может отклоняться от прямоугольной только в технически обоснованных случаях, так как такое отклонение делает невозможным применение автоматизированных методов проектирования и исключает возможность использования типовых технологических процессов сборочно-монтажных и регулировочных работ, а также применение высокопроизводительного технологического оборудования, что в целом увеличивает себестоимость и сроки освоения аппаратуры. Наиболее трудоемкими в процессе проектирования блоков являются выбор рационального варианта компоновки ячеек в блоке, •обеспечение минимальной длины цепей электрической коммутации и нормальных тепловых режимов блоков и разработка или выбор БНК блока, которая в свою очередь обеспечивает два первых требования. Действующая в настоящее время нормативно-техническая документация позволяет с минимальными затратами и временем определить необходимую БНК блока в соответствии с заданным видом аппаратуры. Эта документация определяет общие технические требования к БНК, основные габаритные, установочные и присоединительные размеры, конструктивное исполнение, а также руководство по применению БНК в аппаратуре. Следует отметить, что БНК блоков предназначаются для размещения, механического крепления, защиты от механических перегрузок и внешних воздействий ячеек, а также блоков в шкафах, стойках и стеллажах. Элементы НК должны обеспечивать надежное крепление ячеек с ИС, МСБ и другими ЭРЭ и элементами электрической коммутации, а также минимальную массу, максимальное использование однотипных деталей и их унификацию. Материалы и покрытия, применяемые для изготовления элементов НК блоков, должны выбираться в зависимости от назначения и условий эксплуатации аппаратуры. Элементы БНК изготовляются литьем под давлением, штамповкой, прессованием и сваркой профильных материалов. Однако в последнее время широкое применение получают профильно-сборные конструкции, что обусловливается ростом номенклатуры прессованных профилей и их низкой себестоимостью. Вопросы осуш,ествления внутриблочной электрической коммутации с применением прогрессивных методов монтажа рассматривались в гл. 6. Важную роль на этапе проектирования имеет правильный выбор межблочного электрического соединителя, который зависит от метода меблочной коммутации (петлевой, накидной или врубной) и БНК блока, определяемой видом аппаратуры. Для электрических межблочных соединений следует использовать следующие соединители: РПКМ, СНП34, РП15, МР1, PC AT, РСГТ и РСГАТ, РСГС, РСГБТ и РСГБАТ, ГРПМ2, ГРПМЗ и ГРПМ9. С соединителями 2РМТ-А1 и 2РМДТ-А1 могут быть использованы плоские гибкие шлейфы и опрессоваиные кабели. Обеспечение нормальных тепловых режимов блоков различного конструктивного исполнения рассмотрено в гл. 9. 7.2. КОМПОНОВОЧНЫЕ СХЕМЫ И КОНСТРУКЦИИ БЛОКОВ Под компоновкой блоков следует понимать взаимную ориентацию ячеек или других конструктивных зон (электрической коммутации, механических элементов и т. п.) в заданном объеме блока. Чтобы определить факторы, влияющие на габариты и конструктивное построение блоков, и установить их взаимосвязь, необходимо рассмотреть существующие конструкции блоков. Рассмотрим разъемный и книжный варианты конструкции, наиболее часто используемые в РЭА (рис. 7.1, 7.2). По эксплуатационному назначению всю РЭА можно разбить на три основных класса: аэрокосмическая, морская, и наземная. Каждый класс делится на группы, характеризующие место установки (носитель) для конкретной аппаратуры. С учетом требований, соответствующих условиям эксплуатации, предусматривается определенное использование элементов НК- Требования по механическим воздействиям влияют на выбор зазоров между ячейками с учетом деформации печатных плат яче-   Рис. 7л. Вариант блока разъемной конструкции 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 [50] 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
