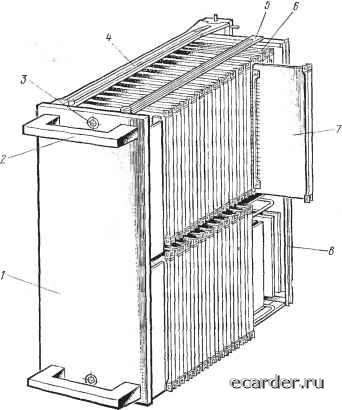

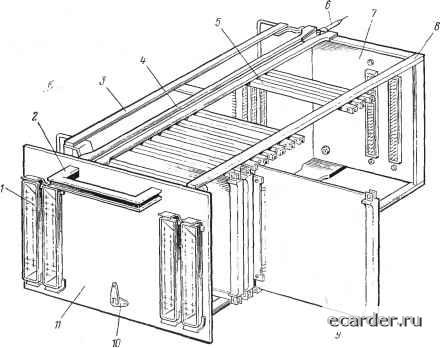

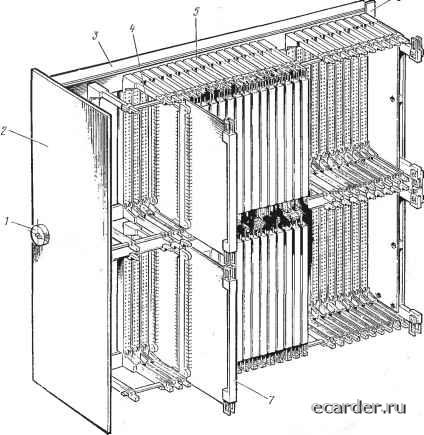

Слаботочка Книги ных плат 170x75 и 170x200 мм. Для внешней электрической коммутации блоков на задней панели предусмотрена возможность установки электрических соединителей типа РП14. На рис. 7.8 приведена конструкция блоков типа Б4 (для аппаратуры, устанавливаемой на колесном ходу). Основным элементом конструкции блока служит шасси, состоящее из передних панелей, соединенных с литыми рамами, на которые устанавливаются индивидуальные направляющие в зависимости от типа крепления ячеек. Направляющие обеспечивают установку ячеек с минимальным шагом ,15 мм. Для внешней электрической коммутации блоков (при петлевой коммутации) используются электрические соединители типа ГРПМ9-62. Для внешней электрической коммутации блоков (при врубной коммутации) применяются соединители типа ГРПМ2. Базовая НК второго уровня (Б4), приведенная на рис. 7.9, предназначена для установки ячеек типа Я4 в один ряд,  Рис. 7.8. Общий вид блока разъемной конструкции типов Б4-1-1, Б4-1-2, Б4-2-1, Б4-2-2: / - передняя панель; 2 - ручка; 3 - замок; 4 - рама, 5 - стяжка; 6 - направляющая; 7 - ячейка с вилкой соединителя ГРПМ9; 8 - планка  Рис. 7.9. Общий вид разъемной конструкции типа Б4-3-1: 1 - розетка соединителя: 2 - ручка: 5 - планка; 4 - рама; 5 - направляюпая; 6 - штырь-ловитель; 7 -задняя панель; 8стяжка; S-ячейка с вилкой соединителя ГРПП72; W- замок; II - передняя панель дополнительно обеспечена возможность установки вторичного источника питания, отдельного, на каждый блок. Для внешней электрической коммутации блоков предусмотрена возможность установки врубных электрических соединителей типа РП15 на задней панели рамы блока и соединителей типа ГРПМ1-122 на передней панели блока, предназначенных для накидного монтажа со стороны оператора. На рис. 7.10 показана БНК блока аппаратуры, устанавливаемой на шасси на гусеничном ходу. В этом блоке используются унифицированные ячейки с типоразмерами печатных плат 170x75 и 1170X240 мм. Основными элементами шасси блоков типов Б5 являются передние панели, соединенные с рамами, на которые устанавливаются индивидуальные направляющие. Направляющие обеспечивают установку ячеек с минимальным шагом 12,5 мм. На шасси блока Б5-1-1 ячейки помещают в два ряда. Для внешней электрической коммутации блоков с шасси типа Б5 используются электрические соединители типа ГРПП72. На рис. 7.11 приведена конструкция шасси блока типа Б6 для морской аппаратуры. Основным элементом шасси блоков типа Б6  Vm. 7.10. Общий вид блока разъемной конструкции типа Б5-1-1: / - .замок; 2 - передняя панель; 3-шасси; 4-стяжка; 5 - направляющая; 6 упор; 7-ячейка с вилкой соединителя ГРПП72 является передняя панель, соединенная с помощью двух групповых направляющих с двумя литыми алюминиевыми рамами. Групповые направляющие обеспечивают установку унифицированных ячеек с шагом 17,5 мм. Для внешней электрической коммутации на задней стенке рамы шасси блока находятся электрические соединители типа ГРПМ2. На рис. 7.12 приведена БНК шасси блока типов Б6 самолетной аппаратуру. Основными элементами шасси блока являются передние и задние панели, выполненные штамповкой или литьем под давлением из алюминиевых сплавов, соединенные между собой с помощью групповых направляющих и двух рам. Направляющие обеспечивают установку унифицированных ячеек с шагом 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 [53] 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
